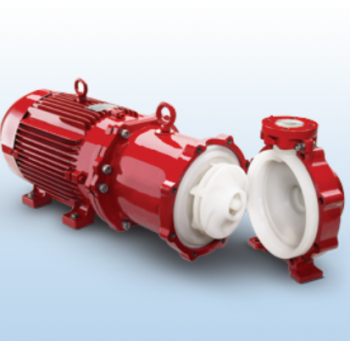

Máy Bơm Hóa Chất Trục Ngang CHEM-GARD CGMC 4x3x10

Đặc Điểm Và Phạm Vi Ứng Dụng Của Máy Bơm Hóa Chất Trục Ngang Đầu Nhựa CHEM-GARD CGMC 4x3x10

Máy Bơm Hóa Chất Trục Ngang Đầu Nhựa CHEM-GARD CGMC 4x3x10 là máy bơm ly tâm trục ngang liền trục không phớt làm kín, một tầng cánh. Tất cả các bộ phận tiếp xúc với chất lỏng được đúc bằng chất rắn, polypropylen độc lập (PP) hoặc polyvinylidene fluoride (PVDF). Máy bơm CGMC loại bỏ sự ăn mòn liên quan đến máy bơm kim loại, thấm hút và nhiễm bẩn liên quan đến máy bơm sợi thủy tinh, và độ xốp / phân tách liên quan đến máy bơm kim loại lót.

1. Ngăn chứa phi kim loại có thể với một đầu bơm từ nhựa nhiệt dẻo và được hỗ trợ bởi một hỗn hợp cứng, phi kim loại để tăng tính ổn định. Xây dựng này tăng cường hiệu quả bằng cách tránh dòng điện xoáy rắc rối.

2. Lắp ráp ống nhựa nhiệt dẻo cách ly hoàn toàn trục thép không gỉ khỏi chất lỏng.
3. Các thành phần vỏ bơm và bánh công tác được đúc từ nhựa nhiệt dẻo đồng nhất, nguyên chất (polypropylen hoặc polyvinylidene fluoride).
4. Hiệu suất cao, nam châm đất hiếm vĩnh cửu cung cấp xếp hạng năng lượng tới 30 mã lực ở mức 3600 cho tốc độ dòng chảy tới 400 gpm (91 m3 / giờ) và đẩy cao đến 180 ft (55 m). Các máy bơm được khuyến nghị sử dụng cho chất lỏng ở nhiệt độ lên tới 225 ° F (107 ° C).

5. Vòng bi cố định cao và vòng bi xoay / lực đẩy được cung cấp trong gốm alumina siêu mịn, than chì silicon và cacbua silic.
6. Bánh công tác nhiệt dẻo liền trục, cân bằng động với các miếng thép không gỉ được khóa với trục động cơ.
7. Đường dẫn chất lỏng mở rộng cung cấp cho dòng chất lỏng liên tục để làm mát và bôi trơn vòng bi, roăng phía đầu đẩy.
8. Lớp vỏ gang phủ epoxy hai phần chịu hóa chất cung cấp hỗ trợ cấu trúc và cho phép tải trọng vòi phun tương tự như máy bơm kim loại. Đầu thủy lực CGMC tuân thủ các tiêu chuẩn kích thước bơm của quy trình ANSI B73.1, cho phép thay thế thả vào mà không cần sửa đổi đường ống hoặc lắp đặt.

Thông Số Kỹ Thuật Máy Bơm Hóa Chất Trục Ngang Đầu Nhựa CHEM-GARD CGMC 4x3x10

- Cổng hút : 37 mm

- Cổng xả : 25 mm

- Đầu Bơm : PP, PVDF, thép không gỉ (trục động cơ)

- Nhiệt độ chất lỏng cao nhất : 275°F (107°C)

Sơ Đồ Mặt Cắt Máy Bơm Hóa Chất Trục Ngang Đầu Nhựa CHEM-GARD CGMC 4x3x10
