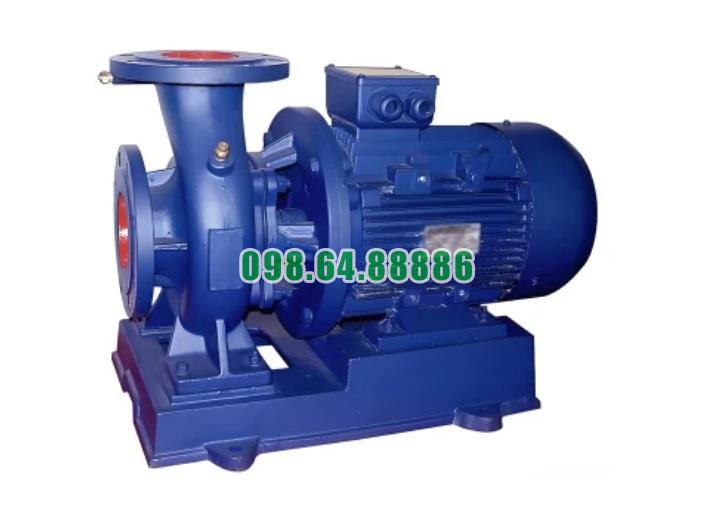

Bán bơm nước li tâm trục ngang SLW65-ISW65-100-I

Tải báo giá
• Mã SP
: SLW65-ISW65-100-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 35 - 65 m3/h hoặc 9.72 - 18.1 L/s, đẩy cao từ 10 - 13.8m, năng xuất 67 - 73%, động cơ 3 kw, tốc độ quay 2900 r/min, độ hút sâu 3m, khối lượng 65 kg
Đang xử lý...


Thông tin sản phẩm

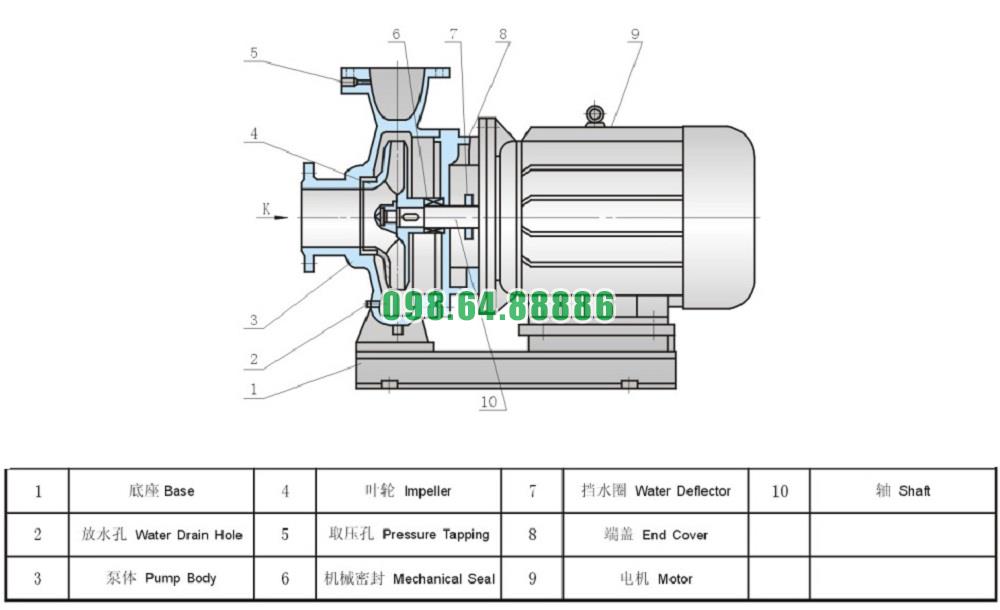

Cấu tạo chính của bơm nước  li tâm trục ngang SLW65-ISW65-100-I

Bơm nước ly tâm trục ngang SLW65-ISW65-100-I có cấu tạo chính gồm nhiều bộ phận quan trọng, mỗi bộ phận đóng một vai trò cụ thể trong quá trình vận hành của bơm. Dưới đây là mô tả chi tiết về cấu tạo chính của bơm này:

1. Động Cơ (Motor)

  • Chức Năng: Cung cấp năng lượng cần thiết để quay cánh bơm. Động cơ có thể là động cơ điện xoay chiều (AC) với công suất phù hợp (trong trường hợp này là 3 kW).
  • Vị Trí: Được gắn trực tiếp với trục bơm, thường nằm ở một bên của bơm và kết nối với trục thông qua các khớp nối.

2. Trục Bơm (Pump Shaft)

  • Chức Năng: Truyền động từ động cơ đến cánh bơm. Trục bơm quay và tạo ra lực ly tâm để đẩy chất lỏng ra ngoài.
  • Vị Trí: Nằm ngang và kết nối với cánh bơm ở một đầu và động cơ ở đầu kia.

3. Cánh Bơm (Impeller)

  • Chức Năng: Tạo ra lực ly tâm để đẩy chất lỏng từ trung tâm ra ngoài. Cánh bơm quay khi trục quay và làm tăng tốc chất lỏng, tạo ra áp suất cần thiết.
  • Vị Trí: Gắn trực tiếp vào trục bơm và nằm bên trong vỏ bơm.

4. Vỏ Bơm (Volute)

  • Chức Năng: Chuyển đổi năng lượng động học của chất lỏng thành năng lượng áp suất. Vỏ bơm giúp hướng chất lỏng từ cánh bơm ra ngoài và cung cấp áp suất.
  • Vị Trí: Bao quanh cánh bơm và tạo thành cấu trúc chính của bơm. Có hình dạng xoắn ốc giúp định hướng dòng chất lỏng.

5. Đầu Hút (Suction Port)

  • Chức Năng: Nơi chất lỏng được hút vào bơm. Đầu hút thường nằm ở phía trước của bơm.
  • Vị Trí: Nằm ở phía trước của vỏ bơm, kết nối với hệ thống ống dẫn để đưa chất lỏng vào.

6. Đầu Xả (Discharge Port)

  • Chức Năng: Nơi chất lỏng được xả ra khỏi bơm sau khi đã được tăng áp. Đầu xả đưa chất lỏng vào hệ thống hoặc các thiết bị khác.
  • Vị Trí: Nằm ở phía bên của vỏ bơm, nối với ống dẫn để đưa chất lỏng ra ngoài.

7. Phớt Bơm (Mechanical Seal)

  • Chức Năng: Ngăn ngừa sự rò rỉ chất lỏng từ bên trong bơm ra bên ngoài. Phớt bơm giúp giữ cho bơm hoạt động hiệu quả và bảo vệ các bộ phận bên trong.
  • Vị Trí: Thường nằm giữa trục bơm và vỏ bơm, bao quanh trục bơm để ngăn chặn rò rỉ.

8. Khớp Nối (Coupling)

  • Chức Năng: Kết nối động cơ với trục bơm, truyền động từ động cơ đến trục bơm một cách mượt mà.
  • Vị Trí: Nằm giữa động cơ và trục bơm, có thể là loại khớp nối mềm hoặc cứng tùy thuộc vào thiết kế.

9. Bảo Vệ Nhiệt (Thermal Protection)

  • Chức Năng: Bảo vệ động cơ khỏi quá nhiệt bằng cách tự động ngắt hoặc giảm tốc độ khi nhiệt độ vượt quá mức an toàn.
  • Vị Trí: Thường là một thiết bị tích hợp trong động cơ hoặc được gắn riêng biệt.

10. Vòng Bi (Bearings)

  • Chức Năng: Hỗ trợ trục bơm và giảm ma sát giữa các bộ phận chuyển động. Giúp trục bơm quay mượt mà và ổn định.
  • Vị Trí: Thường được gắn ở hai đầu của trục bơm, trong vỏ bơm.

11. Đế Bơm (Pump Base)

  • Chức Năng: Cung cấp nền tảng ổn định cho bơm và động cơ. Đảm bảo rằng bơm được cố định chắc chắn trong quá trình vận hành.
  • Vị Trí: Nằm dưới toàn bộ cấu trúc bơm và động cơ.

Cấu tạo chính này giúp bơm nước ly tâm trục ngang SLW65-ISW65-100-I hoạt động hiệu quả và ổn định, cung cấp hiệu suất cao cho các ứng dụng cần lưu lượng nước từ 35 m³/h đến 65 m³/h

Mẹo chọn mua bơm nước  li tâm trục ngang SLW65-ISW65-100-I

Khi chọn mua bơm nước ly tâm trục ngang model SLW65-ISW65-100-I, có một số mẹo quan trọng cần cân nhắc để đảm bảo rằng bạn chọn được sản phẩm phù hợp với yêu cầu và điều kiện của hệ thống. Dưới đây là các mẹo hữu ích giúp bạn đưa ra quyết định chính xác:

1. Xác Định Yêu Cầu Kỹ Thuật

  • Lưu Lượng và Cột Áp: Đảm bảo rằng bơm đáp ứng đúng yêu cầu về lưu lượng (từ 35 m³/h đến 65 m³/h) và cột áp cần thiết cho ứng dụng của bạn. Đánh giá các thông số kỹ thuật của bơm và so sánh với yêu cầu thực tế của hệ thống.

  • Điều Kiện Hoạt Động: Xem xét các điều kiện hoạt động như nhiệt độ của chất lỏng, tính chất hóa học, và áp suất làm việc để chọn bơm có khả năng hoạt động tốt trong các điều kiện đó.

2. Chất Lượng và Vật Liệu

  • Chất Liệu Bơm: Lựa chọn bơm làm từ vật liệu chất lượng cao như gang xám, thép không gỉ, hoặc hợp kim chống mài mòn tùy thuộc vào loại chất lỏng và môi trường làm việc.

  • Kiểm Tra Các Bộ Phận: Đảm bảo các bộ phận chính như cánh bơm, trục, vòng bi, và phớt được làm từ vật liệu bền và đáng tin cậy.

3. Hiệu Suất và Tiết Kiệm Năng Lượng

  • Hiệu Suất Bơm: Chọn bơm có hiệu suất cao để giảm thiểu hao phí năng lượng và giảm chi phí vận hành. Tìm hiểu thông số hiệu suất của bơm và so sánh với các sản phẩm khác trên thị trường.

  • Tiết Kiệm Năng Lượng: Bơm với hiệu suất cao và thiết kế tiết kiệm năng lượng có thể giúp giảm chi phí năng lượng lâu dài.

4. Tính Dễ Dàng Bảo Trì và Bảo Dưỡng

  • Thiết Kế Bảo Trì: Chọn bơm có thiết kế dễ dàng bảo trì và sửa chữa. Bơm với các bộ phận có thể tháo rời dễ dàng giúp việc bảo trì trở nên thuận tiện hơn.

  • Hướng Dẫn Sử Dụng: Đảm bảo bơm đi kèm với hướng dẫn sử dụng và bảo trì chi tiết để giúp bạn thực hiện các bước bảo trì đúng cách.

5. Hỗ Trợ Kỹ Thuật và Dịch Vụ Sau Bán Hàng

  • Dịch Vụ Hỗ Trợ: Chọn nhà cung cấp hoặc nhà sản xuất có dịch vụ hỗ trợ khách hàng tốt và sẵn sàng cung cấp dịch vụ bảo trì, sửa chữa và thay thế phụ tùng.

  • Bảo Hành: Xem xét chính sách bảo hành của bơm để đảm bảo bạn được hỗ trợ nếu có vấn đề xảy ra sau khi mua.

6. Kích Thước và Cài Đặt

  • Kích Thước Bơm: Đảm bảo bơm có kích thước phù hợp với không gian lắp đặt và yêu cầu kỹ thuật của hệ thống.

  • Cài Đặt và Kết Nối: Kiểm tra tính tương thích của bơm với các đường ống và hệ thống hiện có. Đảm bảo rằng bơm có thể dễ dàng lắp đặt và kết nối với hệ thống.

7. Thương Hiệu và Uy Tín

  • Lựa Chọn Thương Hiệu Uy Tín: Chọn bơm từ các thương hiệu nổi tiếng và uy tín trên thị trường để đảm bảo chất lượng và độ tin cậy của sản phẩm.

  • Đánh Giá và Phản Hồi: Tìm hiểu đánh giá của người dùng khác về sản phẩm và nhà cung cấp để có cái nhìn toàn diện về hiệu suất và độ bền của bơm.

8. Chi Phí và Ngân Sách

  • So Sánh Giá: So sánh giá của bơm với các sản phẩm tương tự để đảm bảo bạn nhận được giá trị tốt nhất cho số tiền bỏ ra. Đừng quên cân nhắc chi phí vận hành và bảo trì trong tổng chi phí.

  • Chi Phí Lâu Dài: Tính toán chi phí tổng thể bao gồm chi phí vận hành, bảo trì, và sửa chữa để đánh giá giá trị lâu dài của bơm.

9. Tư Vấn và Khuyến Nghị

  • Tư Vấn Chuyên Gia: Nếu bạn không chắc chắn về lựa chọn của mình, hãy tìm sự tư vấn từ các chuyên gia hoặc kỹ sư có kinh nghiệm để được khuyến nghị phù hợp.

  • Thử Nghiệm: Nếu có thể, yêu cầu thử nghiệm bơm hoặc kiểm tra mẫu sản phẩm để đảm bảo nó đáp ứng đầy đủ yêu cầu và mong đợi của bạn.

Bằng cách áp dụng các mẹo này, bạn sẽ có thể chọn mua bơm nước ly tâm trục ngang SLW65-ISW65-100-I phù hợp với nhu cầu của hệ thống và đảm bảo hiệu suất ổn định cùng chi phí vận hành hợp lý

Điều kiện làm việc bơm nước  li tâm trục ngang SLW65-ISW65-100-I


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

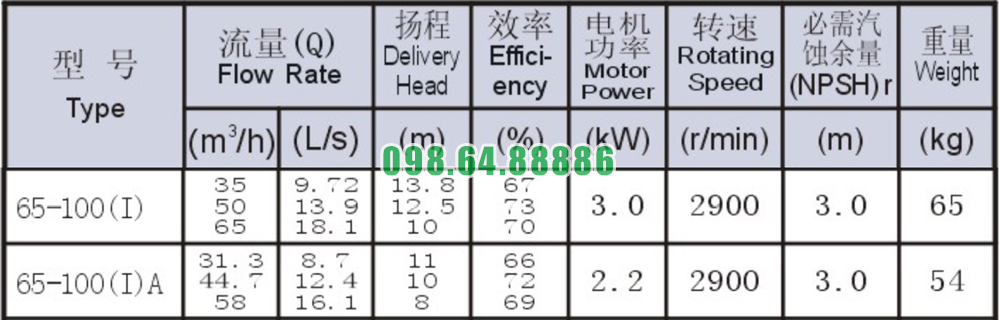

Bảng thông số kỹ thuật bơm nước  li tâm trục ngang SLW65-ISW65-100-I

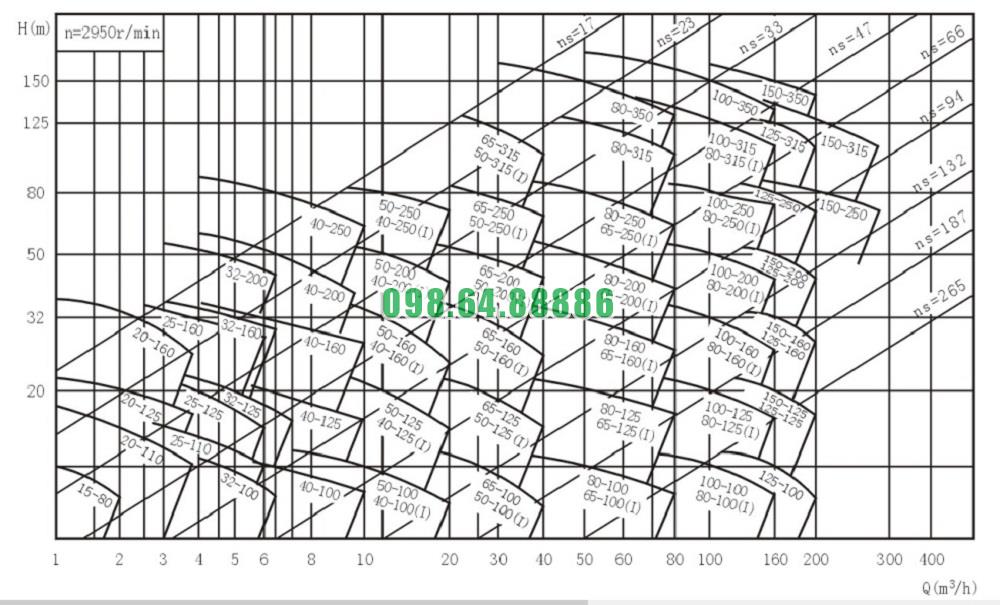

Đường cong hiệu suất bơm nước  li tâm trục ngang SLW65-ISW65-100-I

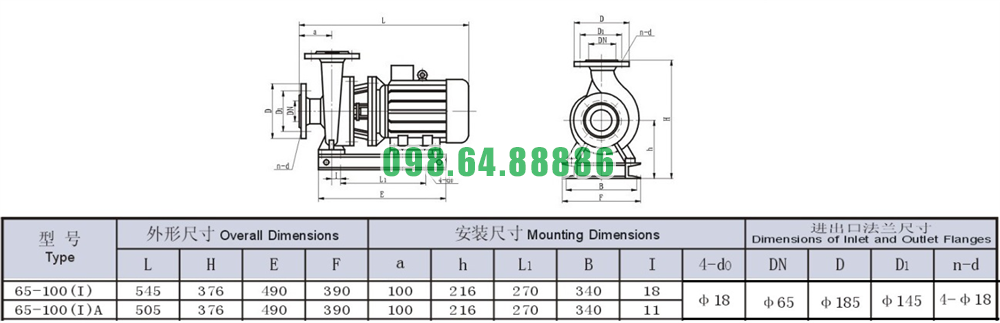

Bản vẽ cấu tạo và kích thước bơm nước  li tâm trục ngang SLW65-ISW65-100-I
