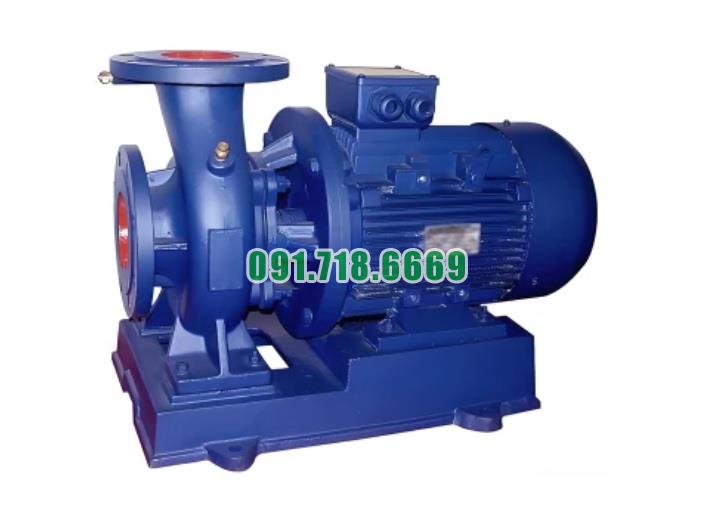

Bán bơm nước trục ngang ISW25-110

Tải báo giá
• Mã SP
: ISW25-110
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng max 5.2 m3/h hoặc 1.44 L/s, đẩy cao max 16m, năng xuất 42%, động cơ 0.55 kW, tốc độ quay 2900 r/min, độ hút sâu 2.3 m, khối lượng 33 kg
Đang xử lý...


Thông tin sản phẩm

Cấu tạo và nguyên lý vận hành của bơm nước trục ngang ISW25-110

Bơm nước trục ngang ISW25-110 là một loại bơm li tâm đơn cánh (single-stage centrifugal pump), được thiết kế để cung cấp nước sạch trong các ứng dụng dân dụng và công nghiệp nhỏ. Dưới đây là cấu tạo và nguyên lý vận hành của bơm này:

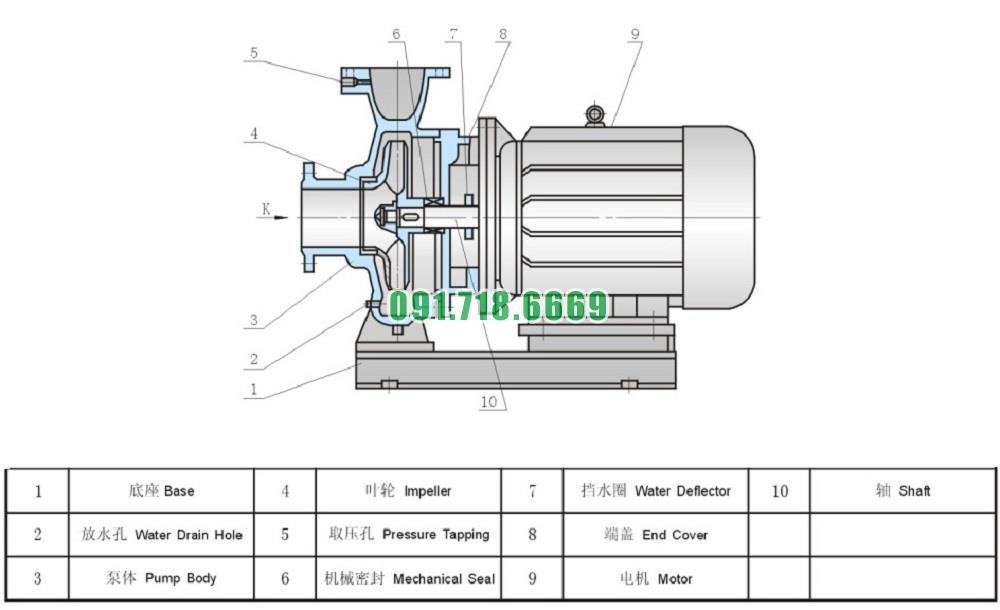

1. Cấu tạo của bơm nước trục ngang ISW25-110:

  • Cánh bơm (Impeller): Là bộ phận chủ yếu tạo ra lực ly tâm để đẩy nước đi. Impeller thường được làm từ gang, thép không gỉ hoặc các vật liệu chịu mài mòn khác tùy vào môi trường làm việc.

  • Vỏ bơm (Casing): Là thành vỏ bọc bên ngoài bơm, chịu áp lực của nước. Vỏ bơm thường làm từ gang, thép không gỉ, hoặc composite, đảm bảo tính bền vững và chịu được môi trường làm việc.

  • Trục (Shaft): Trục nối liền cánh bơm với động cơ, truyền lực từ động cơ đến impeller.

  • Động cơ (Motor): Động cơ có công suất 0.55 kW, thường được tích hợp ngay trên bơm hoặc kết nối thông qua một hộp giảm tốc.

  • Hệ thống lưu chất (Fluid Handling System): Bao gồm các ống nối đến vòi nước vào và ra, đảm bảo dòng chảy của nước từ nguồn tới điểm sử dụng.

2. Nguyên lý vận hành của bơm nước trục ngang ISW25-110:

  • Nguyên lý lực ly tâm: Bơm nước trục ngang ISW25-110 hoạt động dựa trên nguyên lý của lực ly tâm. Khi động cơ hoạt động, trục quay đưa impeller quay theo chiều xoay của trục. Impeller tạo ra lực ly tâm mạnh, khiến nước từ phía trục hút vào và được đẩy đi theo hướng xa ra từ vỏ bơm.

  • Tạo áp suất: Lực ly tâm do impeller tạo ra biến đổi năng lượng cơ của nước thành năng lượng áp suất, nước từ đầu vào được đẩy ra từ vỏ bơm theo lối thoát nước ra.

  • Các bước hoạt động cơ bản:

    • Nước từ nguồn (hồ chứa, đường ống) thông qua cánh bơm (impeller) bên trong vỏ bơm (casing).
    • Cánh bơm tạo ra lực ly tâm, đẩy nước ra khỏi vỏ bơm qua đường ống ra.
    • Nước được cung cấp đến các hệ thống cần sử dụng (vòi nước, hệ thống xử lý nước...).

Bơm nước trục ngang ISW25-110 được thiết kế đơn giản, dễ lắp đặt và bảo trì, phù hợp cho các ứng dụng cấp nước trong các tòa nhà, xử lý nước thải nhỏ, và các mục đích khác đòi hỏi cấp nước sạch và liên tục.

Nguyên nhân dẫn đến cần bảo dưỡng bơm nước trục ngang ISW25-110

Có một số nguyên nhân phổ biến dẫn đến việc cần bảo dưỡng bơm nước trục ngang ISW25-110. Dưới đây là một số nguyên nhân chính:

  1. Mài mòn và hao mòn các bộ phận chính: Các bộ phận chủ yếu như cánh quạt, vòng đệm, phớt cơ khí và vỏ máy chịu sự mài mòn do tiếp xúc trực tiếp với nước và các chất lỏng đi qua. Đây là nguyên nhân chính dẫn đến việc giảm hiệu suất hoạt động của bơm sau một thời gian sử dụng.

  2. Tắc nghẽn hoặc cặn bẩn: Nếu nước bơm chứa tạp chất hoặc cặn bẩn, chúng có thể tắc nghẽn hoặc gây ra sự cố trong bơm, làm giảm hiệu suất hoạt động và yêu cầu phải được vệ sinh thường xuyên.

  3. Lắng đọng và cặn bã: Trong quá trình vận hành, các cặn bã hoặc chất rắn có thể lắng đọng trong bể chứa hoặc trong các bộ phận của bơm, gây ra vấn đề về sự cố hoặc mất hiệu suất.

  4. Độ bền và tuổi thọ của vật liệu: Tuổi thọ của các vật liệu sử dụng trong bơm như cao su, kim loại hay nhựa có thể giảm dần theo thời gian và yêu cầu phải được thay thế hoặc bảo dưỡng để đảm bảo hoạt động bền bỉ.

  5. Các vấn đề kỹ thuật và điều kiện môi trường: Những vấn đề như lắp đặt không đúng cách, sự cố điện, hoặc điều kiện môi trường khắc nghiệt có thể góp phần vào việc yêu cầu bảo dưỡng thường xuyên.

Bảo dưỡng định kỳ và bảo trì thường xuyên giúp duy trì hiệu suất và tuổi thọ của bơm nước trục ngang ISW25-110, đồng thời giảm thiểu sự cố và chi phí sửa chữa đột xuất trong quá trình vận hành.

Điều kiện làm việc bơm nước trục ngang ISW25-110


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khiáp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự đểsử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

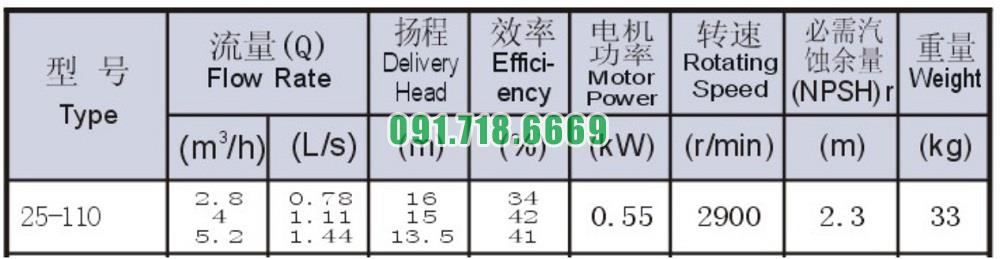

Bảng thông số kỹ thuật bơm nước trục ngang ISW25-110


Đường cong hiệu suất bơm nước trục ngang ISW25-110

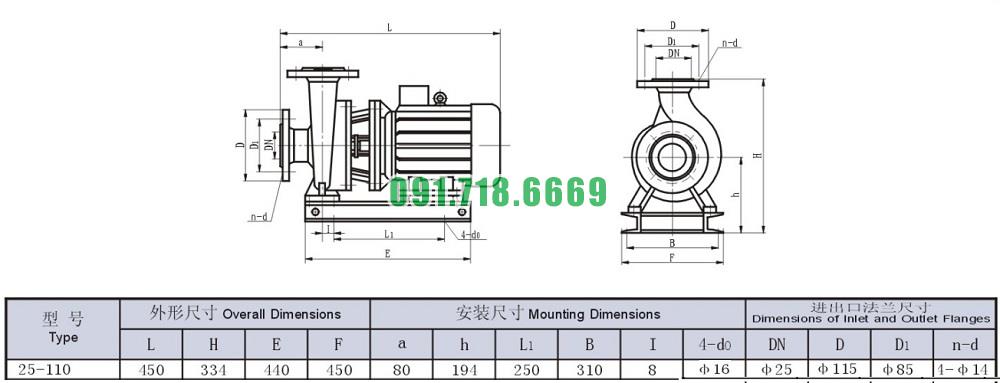

Bản vẽ cấu tạo và kích thước bơm nước trục ngang ISW25-110
