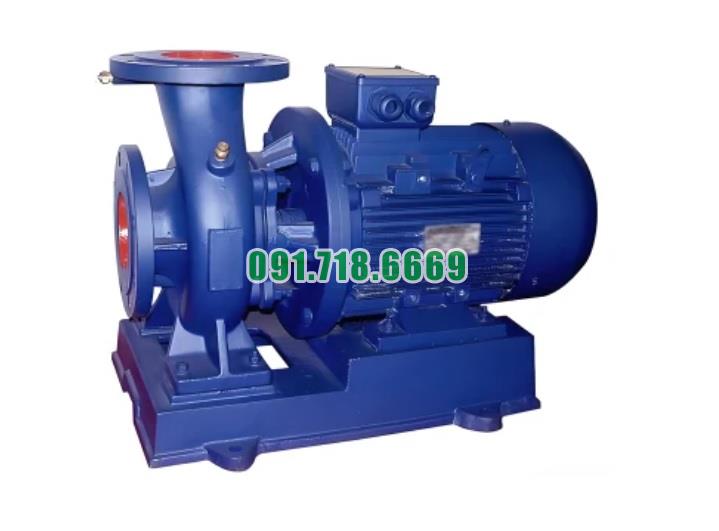

Bán bơm nước trục ngang SLW-ISW40-100-I

Tải báo giá
• Mã SP
: SLW-ISW40-100-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 11.3 - 13.2m, năng xuất 55 - 62%, động cơ 1.1 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 36 kg
Đang xử lý...


Thông tin sản phẩm

Cấu tạo và nguyên tắc hoạt động của bơm nước trục ngang SLW-ISW40-100-I

Bơm nước trục ngang SLW-ISW40-100-I là một thiết bị quan trọng trong các hệ thống cấp nước và xử lý chất lỏng trong công nghiệp và dân dụng. Dưới đây là cấu tạo chi tiết và nguyên lý hoạt động của bơm này:

Cấu tạo chi tiết của bơm SLW-ISW40-100-I:

  1. Thân bơm (Pump Casing):

    • Thân bơm là phần vỏ bọc bên ngoài, bảo vệ và chứa các bộ phận bên trong.
    • Thường được làm từ thép không gỉ hoặc hợp kim chống ăn mòn để chịu được điều kiện làm việc khắc nghiệt.
  2. Cánh bơm (Impeller):

    • Cánh bơm là bộ phận chịu trách nhiệm tạo lực hút và lực đẩy chất lỏng.
    • Được gắn trên trục quay của động cơ và tạo ra sự chuyển động quay để chất lỏng được đẩy qua hệ thống ống.
  3. Trục (Shaft):

    • Trục là thành phần nối cánh bơm với động cơ.
    • Được làm từ thép không gỉ hoặc hợp kim chống mài mòn để chịu tải và bảo đảm tính ổn định của bơm trong quá trình vận hành.
  4. Động cơ (Motor):

    • Động cơ là nguồn cấp năng lượng cho bơm.
    • Trong trường hợp của SLW-ISW40-100-I, động cơ có công suất 1.1 kW.
    • Được điều khiển để quay trục và cánh bơm, tạo nên lực hút và đẩy chất lỏng qua hệ thống.
  5. Hộp đệm (Bearings):

    • Hộp đệm giúp hỗ trợ trục và giảm ma sát trong quá trình quay.
    • Đảm bảo sự ổn định và mượt mà của bơm trong suốt thời gian hoạt động.
  6. Khung chân (Base Frame):

    • Khung chân là khung kim loại chịu lực, giữ và ổn định bơm và động cơ.
    • Có chân đế để lắp đặt trên nền bê tông hoặc mặt đất, giảm thiểu rung động và đảm bảo sự ổn định của hệ thống.
  7. Ống xả (Discharge Pipe):

    • Ống xả là phần dẫn chất lỏng ra khỏi bơm và đưa đến nơi sử dụng.
    • Đảm bảo chất lượng và hiệu suất vận hành của bơm trong các ứng dụng cấp nước và xử lý chất lỏng.

Nguyên lý hoạt động của bơm SLW-ISW40-100-I:

Bơm nước trục ngang SLW-ISW40-100-I hoạt động theo nguyên lý của bơm li tâm, có các bước chính như sau:

  • Hút chất lỏng: Khi động cơ được kích hoạt, cánh bơm quay, tạo ra lực hút ở vùng hút vào của bơm (thường ở một bên thân bơm).

  • Đẩy chất lỏng: Chất lỏng được hút vào bởi lực hút của cánh bơm và sau đó bị đẩy ra ngoài qua ống xả do áp lực sinh ra bởi cánh bơm.

  • Tạo áp lực: Quá trình quay của cánh bơm tạo ra áp lực cao hơn trong hệ thống bơm so với môi trường bên ngoài, làm cho chất lỏng chuyển động từ vùng áp thấp sang vùng áp cao.

Bơm nước trục ngang SLW-ISW40-100-I với cấu tạo và nguyên lý hoạt động thông minh và hiệu quả, được sử dụng rộng rãi trong nhiều ứng dụng từ cung cấp nước dân dụng đến các quy trình công nghiệp khác nhau. Thiết kế trục ngang giúp tiết kiệm không gian và dễ dàng lắp đặt, làm cho bơm này trở thành một lựa chọn phổ biến trên thị trường

Khuyến cáo khi lắp đặt và sử dụng của bơm nước trục ngang SLW-ISW40-100-I

Khi lắp đặt và sử dụng bơm nước trục ngang SLW-ISW40-100-I, có những khuyến cáo quan trọng sau đây để bạn cân nhắc:

Lắp đặt bơm nước

  1. Vị trí lắp đặt: Chọn vị trí lắp đặt sao cho bơm có thể được truy cập dễ dàng để kiểm tra, bảo trì và sửa chữa khi cần thiết.

  2. Đường ống nước: Đảm bảo hệ thống ống nước được lắp đặt chính xác và an toàn để tránh rò rỉ và sự cố trong quá trình vận hành.

  3. Hệ thống điện: Kiểm tra cài đặt điện và đảm bảo rằng nó đủ mạnh để cung cấp năng lượng cho bơm một cách ổn định.

  4. Bảo vệ chống quá tải: Cài đặt bảo vệ chống quá tải để bảo vệ bơm khỏi những tình huống hoạt động ngoài mức tải cho phép.

  5. Độ sâu hút: Xác định độ sâu hút của bơm (trong trường hợp của SLW-ISW40-100-I là 2.3m) và đảm bảo rằng nó phù hợp với yêu cầu vận hành của hệ thống.

Sử dụng bơm nước

  1. Khởi động và dừng máy: Tuân thủ các quy trình khởi động và dừng máy theo hướng dẫn của nhà sản xuất để đảm bảo hoạt động an toàn và hiệu quả.

  2. Bảo trì định kỳ: Thực hiện bảo trì định kỳ bao gồm kiểm tra lọc và các bộ phận khác của bơm để đảm bảo hoạt động bền bỉ và hiệu quả.

  3. Sự cố và bảo dưỡng: Nếu có sự cố hoặc cần bảo dưỡng, nhanh chóng kiểm tra và thực hiện các biện pháp khắc phục để tránh tình trạng hỏng hóc nghiêm trọng.

  4. Theo dõi hiệu suất: Theo dõi hiệu suất hoạt động của bơm để có thể phát hiện sớm các dấu hiệu của sự cố và có biện pháp khắc phục kịp thời.

  5. An toàn và bảo vệ: Luôn tuân thủ các quy tắc an toàn khi vận hành và bảo vệ bơm khỏi các tác động bên ngoài có thể gây hư hỏng.

Lưu ý

Việc lắp đặt và sử dụng bơm nước trục ngang SLW-ISW40-100-I đòi hỏi sự cẩn thận và chính xác để đảm bảo hiệu suất và tuổi thọ của thiết bị. Theo dõi và bảo trì định kỳ sẽ giúp bạn duy trì một hệ thống nước hoạt động ổn định và hiệu quả.

Điều kiện làm việc bơm nước trục ngang SLW-ISW40-100-I


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

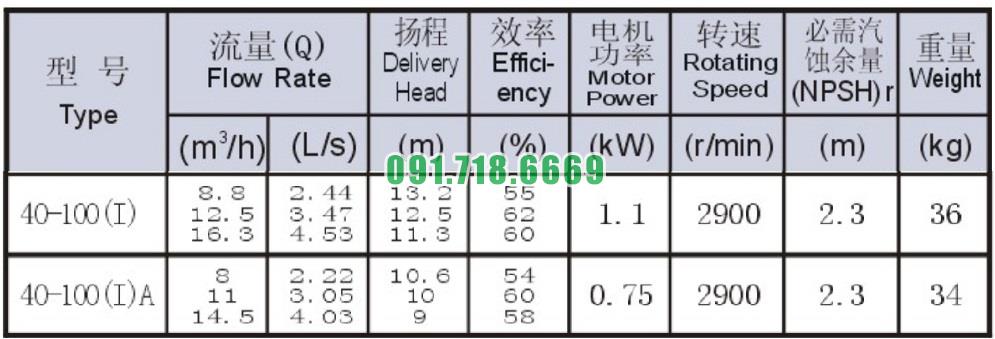

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW40-100-I

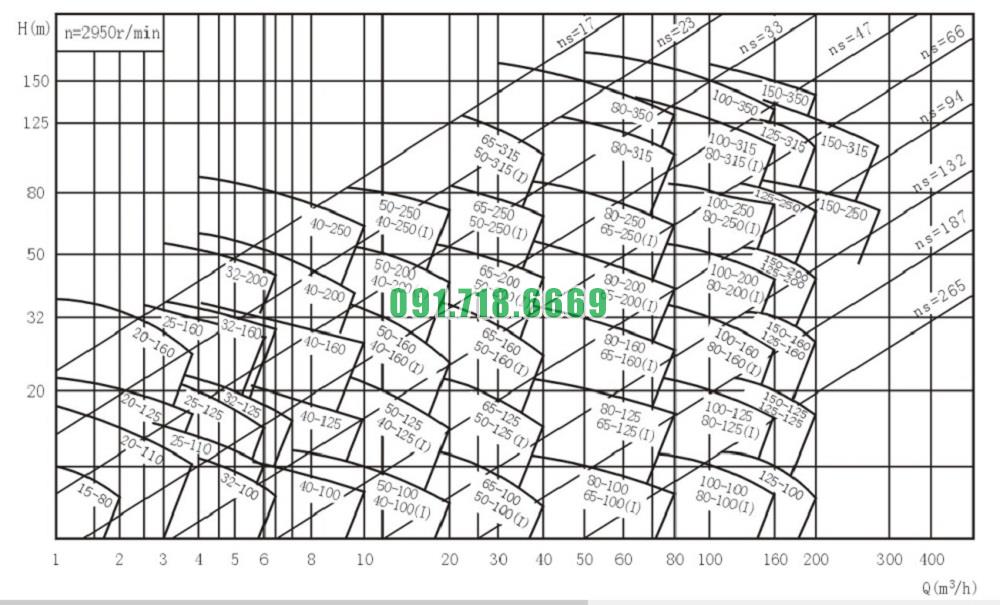

Đường cong hiệu suất bơm nước trục ngang SLW-ISW40-100-I

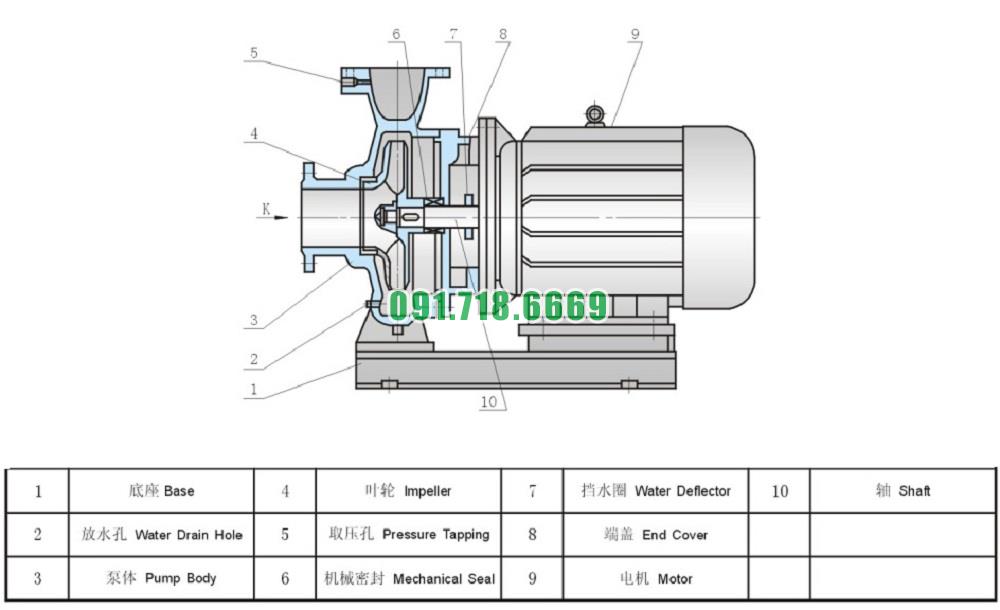

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW40-100-I
