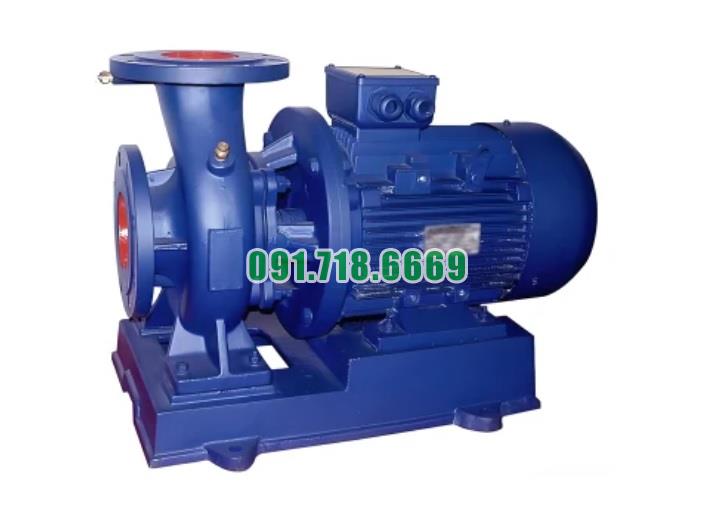

Bán bơm nước trục ngang SLW-ISW40-250-I

Tải báo giá
• Mã SP
: SLW-ISW40-250-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 77.5 - 81.2m, năng xuất 31 - 40%, động cơ 11 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 148 kg
Đang xử lý...


Thông tin sản phẩm

Cấu tạo và nguyên tắc hoạt động của bơm nước trục ngang SLW-ISW40-250-I

Bơm nước ly tâm trục ngang SLW-ISW40-250-I là một thiết bị hiệu quả và đáng tin cậy, được thiết kế để cung cấp lưu lượng nước cao với hiệu suất ổn định. Dưới đây là mô tả chi tiết về cấu tạo và nguyên tắc hoạt động của bơm này:

1. Cấu Tạo Của Bơm Nước Ly Tâm Trục Ngang SLW-ISW40-250-I

1.1. Vỏ Bơm (Pump Casing)

  • Chức Năng: Vỏ bơm là phần bao quanh các bộ phận bên trong của bơm. Nó chịu trách nhiệm dẫn dắt chất lỏng từ cổng hút đến cổng xả và giữ áp suất bên trong bơm.
  • Chất Liệu: Vỏ bơm thường được làm từ gang, thép không gỉ hoặc các hợp kim chịu mài mòn, giúp bảo vệ các bộ phận bên trong và đảm bảo độ bền.

1.2. Cánh Bơm (Impeller)

  • Chức Năng: Cánh bơm là bộ phận chuyển động chính trong bơm, tạo ra lực ly tâm để đẩy chất lỏng ra ngoài. Nó chuyển đổi năng lượng cơ học từ động cơ thành năng lượng động học của chất lỏng.
  • Chất Liệu: Cánh bơm thường được làm từ vật liệu chịu mài mòn và ăn mòn như gang hoặc thép không gỉ.

1.3. Trục Bơm (Pump Shaft)

  • Chức Năng: Trục bơm truyền động từ động cơ đến cánh bơm. Nó quay cùng với cánh bơm để tạo ra lực ly tâm cần thiết.
  • Chất Liệu: Trục bơm thường được làm từ thép không gỉ hoặc các hợp kim đặc biệt để đảm bảo độ bền và khả năng chống mài mòn.

1.4. Bạc Đạn (Bearings)

  • Chức Năng: Bạc đạn hỗ trợ trục bơm và giúp giảm ma sát trong quá trình quay. Chúng đảm bảo trục bơm quay êm ái và cân bằng.
  • Chất Liệu: Bạc đạn thường được làm từ thép không gỉ hoặc các vật liệu chịu mài mòn khác.

1.5. Cơ Cấu Điều Khiển (Mechanical Seal)

  • Chức Năng: Cơ cấu điều khiển ngăn chặn sự rò rỉ chất lỏng từ bên trong bơm ra ngoài, bảo vệ các bộ phận bên trong và đảm bảo hiệu quả hoạt động.
  • Chất Liệu: Các cơ cấu điều khiển thường được làm từ ceramic, carbon, hoặc các hợp kim chống ăn mòn.

1.6. Động Cơ (Motor)

  • Chức Năng: Động cơ cung cấp năng lượng để bơm hoạt động. Nó truyền động quay đến trục bơm.
  • Công Suất: Bơm SLW-ISW40-250-I được trang bị động cơ với công suất 11 kW, cung cấp đủ năng lượng để đạt hiệu suất bơm tối ưu.

2. Nguyên Tắc Hoạt Động Của Bơm Nước Ly Tâm Trục Ngang SLW-ISW40-250-I

2.1. Khởi Đầu Hoạt Động

  • Khởi Động Động Cơ: Khi động cơ được khởi động, nó tạo ra chuyển động quay. Chuyển động này được truyền qua trục bơm đến cánh bơm.

2.2. Hút Chất Lỏng

  • Chất Lỏng Vào Cổng Hút: Chất lỏng từ nguồn cấp nước được hút vào bơm qua cổng hút. Cổng hút được thiết kế để có khả năng tiếp nhận chất lỏng với lưu lượng lớn mà không gây cản trở.

2.3. Tạo Lực Ly Tâm

  • Quay Cánh Bơm: Khi cánh bơm quay, nó tạo ra lực ly tâm. Lực này làm cho chất lỏng bị đẩy ra khỏi trung tâm cánh bơm và hướng về phía ngoài.
  • Tăng Áp Suất: Lực ly tâm làm tăng áp suất của chất lỏng, giúp chuyển chất lỏng từ cổng hút đến cổng xả.

2.4. Đẩy Chất Lỏng

  • Chất Lỏng Ra Cổng Xả: Sau khi chất lỏng đã được tăng áp suất, nó sẽ được đẩy ra khỏi bơm qua cổng xả. Cổng xả dẫn chất lỏng đến đích cuối cùng, như hệ thống cấp nước hoặc thiết bị cần cấp nước.

2.5. Duy Trì Áp Suất và Lưu Lượng

  • Điều Chỉnh Áp Suất: Cấu trúc của bơm giúp duy trì áp suất ổn định trong quá trình hoạt động. Điều này đảm bảo lưu lượng nước đều đặn và ổn định.
  • Hiệu Suất Tối Ưu: Bơm thiết kế để hoạt động hiệu quả ở các điều kiện lưu lượng và áp suất khác nhau, đảm bảo rằng hiệu suất bơm luôn được tối ưu hóa.

3. Các Ưu Điểm Trong Nguyên Tắc Hoạt Động

  • Hiệu Suất Cao: Nguyên tắc hoạt động của bơm ly tâm trục ngang giúp nó đạt hiệu suất cao trong việc bơm chất lỏng, với khả năng cung cấp lưu lượng lớn và áp suất cao.
  • Hoạt Động Ổn Định: Bơm hoạt động ổn định với ít rung động và tiếng ồn, đảm bảo hiệu quả và an toàn trong môi trường làm việc.
  • Bảo Trì Dễ Dàng: Cấu trúc của bơm giúp việc bảo trì và sửa chữa trở nên đơn giản, tiết kiệm thời gian và chi phí.

Bơm nước ly tâm trục ngang SLW-ISW40-250-I với cấu tạo bao gồm vỏ bơm, cánh bơm, trục bơm, bạc đạn, cơ cấu điều khiển, và động cơ, hoạt động dựa trên nguyên tắc tạo lực ly tâm để bơm chất lỏng từ cổng hút đến cổng xả. Với thiết kế bền bỉ và hiệu suất cao, bơm này đáp ứng tốt các nhu cầu trong các ứng dụng cấp nước, công nghiệp, và nông nghiệp

Hướng dẫn sử dụng bơm nước trục ngang SLW-ISW40-250-I

Điều kiện làm việc bơm nước trục ngang SLW-ISW40-250-I


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

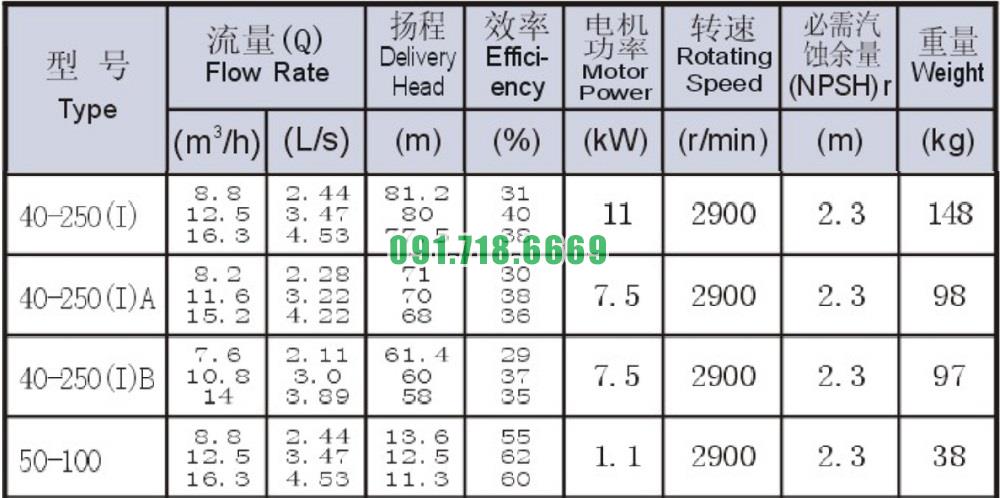

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW40-250-I

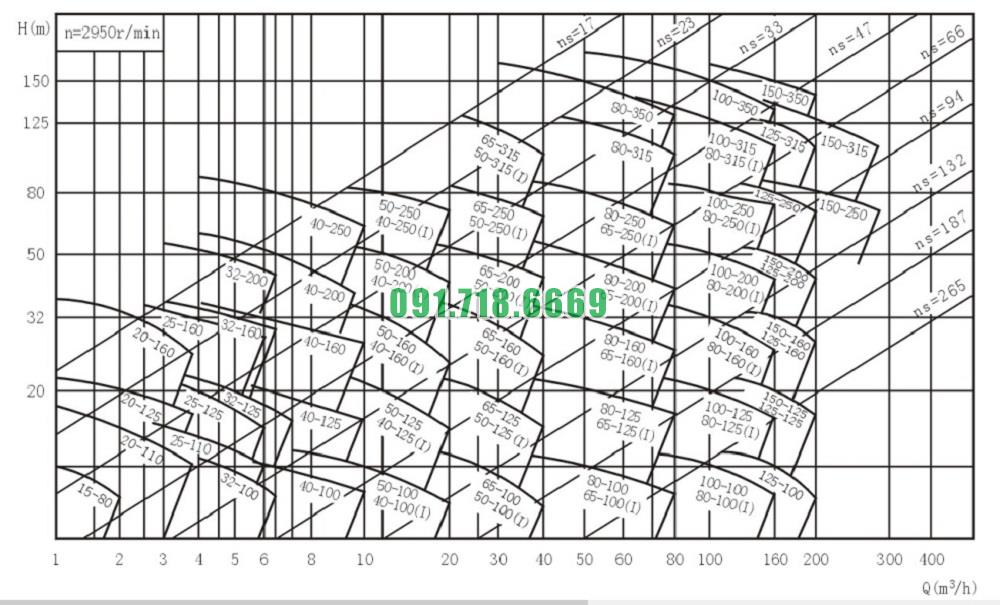

Đường cong hiệu suất bơm nước trục ngang SLW-ISW40-250-I

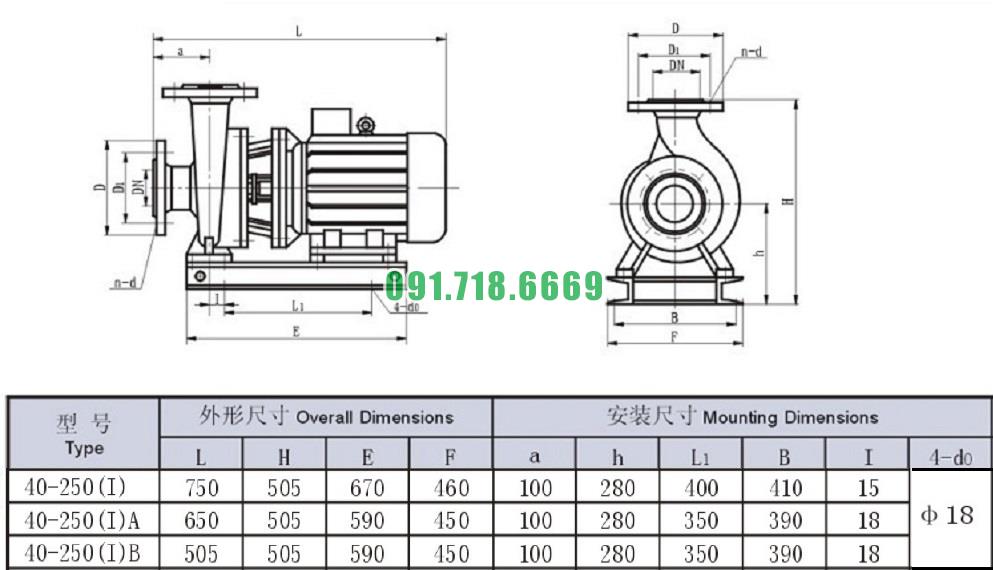

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW40-250-I
