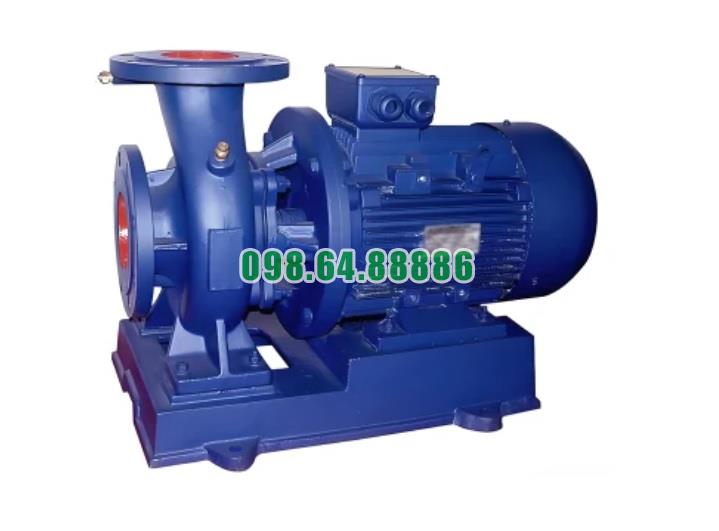

Bán bơm nước trục ngang SLW-ISW50-200

Tải báo giá
• Mã SP
: SLW-ISW50-200
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 48 - 52m, năng xuất 38 - 46%, động cơ 5.5 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 104 kg
Đang xử lý...


Thông tin sản phẩm

Cấu tạo và nguyên tắc hoạt động của bơm nước trục ngang SLW-ISW50-200

Bơm nước ly tâm trục ngang model SLW-ISW50-200 được thiết kế để cung cấp lưu lượng và áp suất nước hiệu quả trong nhiều ứng dụng. Dưới đây là chi tiết về cấu tạo và nguyên tắc hoạt động của bơm này:

1. Cấu Tạo

a. Thân Bơm (Pump Casing)

  • Chức Năng: Bao quanh và bảo vệ các bộ phận bên trong bơm, dẫn hướng nước từ cánh quạt ra ngoài qua ống xả. Thân bơm cũng chịu áp lực hoạt động và cung cấp một khu vực kín để nước không bị rò rỉ.
  • Thiết Kế: Thân bơm thường chia thành hai phần: phần vỏ bơm và phần thân bơm chính, có thể tháo rời để bảo trì và sửa chữa.
  • Chất Liệu: Thân bơm thường được làm từ gang, thép không gỉ hoặc hợp kim chống ăn mòn, đảm bảo độ bền và khả năng chịu áp lực cao.

b. Cánh Quạt (Impeller)

  • Chức Năng: Tạo ra lực ly tâm để đẩy nước từ trung tâm ra ngoài, tạo ra lưu lượng và áp suất cần thiết cho bơm.
  • Thiết Kế: Cánh quạt có thiết kế chuyên biệt để tối ưu hóa hiệu suất, giảm thiểu tổn thất năng lượng và đảm bảo lưu lượng đồng đều. Thường có dạng cánh quạt mở hoặc bán mở.
  • Chất Liệu: Cánh quạt được làm từ đồng, nhôm, hoặc hợp kim chống mài mòn và ăn mòn.

c. Vỏ Bơm (Pump Cover)

  • Chức Năng: Bao phủ cánh quạt và thân bơm, giữ cho nước không bị rò rỉ ra ngoài và bảo vệ các bộ phận bên trong.
  • Thiết Kế: Vỏ bơm có thể tháo rời để dễ dàng kiểm tra và bảo trì các bộ phận bên trong.

d. Trục Bơm (Pump Shaft)

  • Chức Năng: Kết nối cánh quạt với động cơ, truyền động quay từ động cơ tới cánh quạt để tạo ra lực ly tâm.
  • Chất Liệu: Thường được làm từ thép không gỉ hoặc hợp kim cứng để đảm bảo độ bền và khả năng chịu tải cao.

e. Phốt Cơ Khí (Mechanical Seal)

  • Chức Năng: Ngăn không cho nước rò rỉ ra ngoài qua trục bơm, giữ kín các bộ phận bên trong và bảo vệ trục khỏi bị ăn mòn.
  • Thiết Kế: Thường được làm từ các vật liệu chịu mài mòn và chịu áp lực cao, như carbon, silicon carbide, hoặc ceramic.

2. Nguyên Tắc Hoạt Động

  1. Hút Nước: Khi bơm hoạt động, động cơ quay trục bơm. Trục này kết nối với cánh quạt bên trong thân bơm. Nước được hút vào bơm qua cửa hút, di chuyển vào vùng trung tâm của cánh quạt.

  2. Tạo Lực Ly Tâm: Cánh quạt quay với tốc độ cao, tạo ra lực ly tâm. Lực này đẩy nước từ trung tâm ra ngoài, khiến nước di chuyển qua các kênh dẫn trong thân bơm.

  3. Tạo Áp Suất: Khi nước di chuyển ra ngoài từ cánh quạt, áp suất trong bơm tăng lên. Áp suất này giúp đẩy nước qua cửa xả của bơm và ra ngoài, đáp ứng nhu cầu của hệ thống.

  4. Dẫn Nước Ra: Nước được đẩy ra ngoài qua cửa xả với lưu lượng và áp suất cao, phục vụ cho các ứng dụng yêu cầu nước như cấp nước cho tòa nhà, hệ thống chữa cháy, hoặc các ứng dụng công nghiệp.

Bơm nước ly tâm trục ngang SLW-ISW50-200 hoạt động theo nguyên tắc ly tâm, với các bộ phận chính bao gồm thân bơm, cánh quạt, vỏ bơm, trục bơm và phốt cơ khí. Thiết kế này giúp bơm cung cấp lưu lượng và áp suất nước hiệu quả, làm cho nó phù hợp cho nhiều ứng dụng cấp nước và công nghiệp.

Quy trình lắp đặt và sử dụng bơm nước trục ngang SLW-ISW50-200

Lắp đặt và sử dụng bơm nước ly tâm trục ngang model SLW-ISW50-200 đòi hỏi sự chú ý đến nhiều chi tiết kỹ thuật để đảm bảo bơm hoạt động hiệu quả và an toàn. Dưới đây là quy trình chi tiết để lắp đặt và sử dụng bơm:

1. Chuẩn Bị Trước Khi Lắp Đặt

Kiểm Tra Sản Phẩm

  • Xác Minh Sản Phẩm: Kiểm tra bơm và các linh kiện đi kèm để đảm bảo rằng chúng không bị hư hỏng trong quá trình vận chuyển. Đọc kỹ hướng dẫn sử dụng từ nhà sản xuất.
  • Xác Minh Kích Cỡ và Thông Số: Đảm bảo bơm và các phụ kiện (ống, van) phù hợp với kích cỡ và thông số kỹ thuật của hệ thống.

Chuẩn Bị Vị Trí Lắp Đặt

  • Nền Đặt Bơm: Chọn vị trí lắp đặt bơm trên nền vững chắc, ổn định, khô ráo và thông thoáng. Tránh các khu vực có độ rung mạnh hoặc gần các nguồn nước dễ gây ẩm ướt.
  • Kích Cỡ Đường Ống: Đảm bảo đường ống dẫn vào và ra bơm có kích cỡ đúng và phù hợp với bơm để tránh mất áp suất và giảm hiệu suất.

2. Quy Trình Lắp Đặt

Lắp Đặt Bơm

  • Lắp Đặt Trục Bơm: Đặt bơm lên nền đã chuẩn bị, căn chỉnh trục bơm sao cho trục bơm thẳng hàng với trục động cơ để tránh sự mài mòn hoặc hư hỏng.
  • Cố Định Bơm: Sử dụng các bu lông và đệm để cố định bơm vào nền. Đảm bảo bơm được cố định chắc chắn và không bị rung lắc.

Kết Nối Đường Ống

  • Kết Nối Đường Ống Hút: Kết nối đường ống hút vào bơm. Đảm bảo không có rò rỉ và đường ống được làm sạch trước khi kết nối để tránh cặn bẩn vào bơm.
  • Kết Nối Đường Ống Xả: Kết nối đường ống xả vào bơm. Kiểm tra và đảm bảo không có hiện tượng tắc nghẽn hoặc rò rỉ.

Kết Nối Điện

  • Cấp Điện: Kết nối bơm với nguồn điện theo hướng dẫn của nhà sản xuất. Đảm bảo dây dẫn và kết nối điện an toàn và đúng kỹ thuật.
  • Kiểm Tra Bảo Vệ: Đảm bảo các thiết bị bảo vệ điện (như cầu chì hoặc công tắc bảo vệ quá tải) được cài đặt đúng cách để bảo vệ bơm khỏi sự cố điện.

3. Vận Hành Bơm

Khởi Động Bơm

  • Kiểm Tra Hệ Thống: Trước khi khởi động, kiểm tra toàn bộ hệ thống để đảm bảo không có rò rỉ nước hoặc vấn đề với kết nối đường ống.
  • Làm Đầy Bơm: Đảm bảo bơm đã được làm đầy nước hoàn toàn trước khi khởi động để tránh tình trạng chạy khô.

Vận Hành

  • Khởi Động: Bật công tắc khởi động bơm và theo dõi quá trình hoạt động. Kiểm tra các thông số hoạt động như áp suất, lưu lượng, và nhiệt độ để đảm bảo bơm hoạt động trong giới hạn thiết kế.
  • Giám Sát: Theo dõi bơm trong quá trình vận hành để phát hiện sớm các dấu hiệu bất thường như tiếng ồn, độ rung, hoặc sự thay đổi áp suất.

4. Bảo Trì và Bảo Dưỡng

Bảo Dưỡng Định Kỳ

  • Kiểm Tra Định Kỳ: Thực hiện bảo dưỡng định kỳ theo lịch trình, bao gồm kiểm tra các bộ phận chính của bơm như phớt, vòng bi, và bộ lọc.
  • Vệ Sinh: Làm sạch bơm và hệ thống ống dẫn để loại bỏ cặn bẩn và các chất bẩn khác có thể ảnh hưởng đến hiệu suất.

Xử Lý Sự Cố

  • Xác Định Vấn Đề: Nếu gặp sự cố như rò rỉ, tiếng ồn bất thường, hoặc giảm hiệu suất, kiểm tra và xác định nguyên nhân. Có thể cần thay thế các bộ phận bị hỏng hoặc điều chỉnh hệ thống.
  • Sửa Chữa: Sửa chữa hoặc thay thế các bộ phận hư hỏng theo hướng dẫn của nhà sản xuất hoặc nhờ sự trợ giúp từ kỹ thuật viên chuyên nghiệp nếu cần thiết.

Bằng cách thực hiện quy trình lắp đặt và sử dụng bơm nước ly tâm trục ngang SLW-ISW50-200 một cách cẩn thận và đúng cách, bạn sẽ tối ưu hóa hiệu suất của bơm và kéo dài tuổi thọ của thiết bị

Điều kiện làm việc bơm nước trục ngang SLW-ISW50-200


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

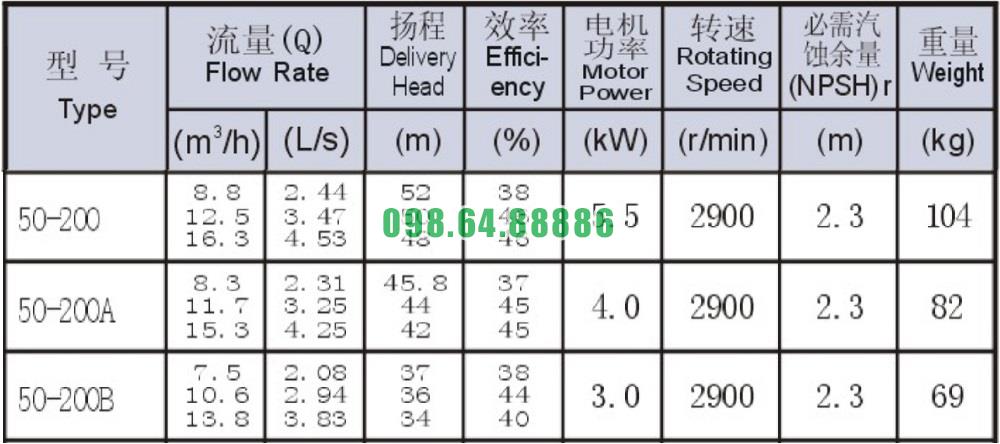

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW50-200

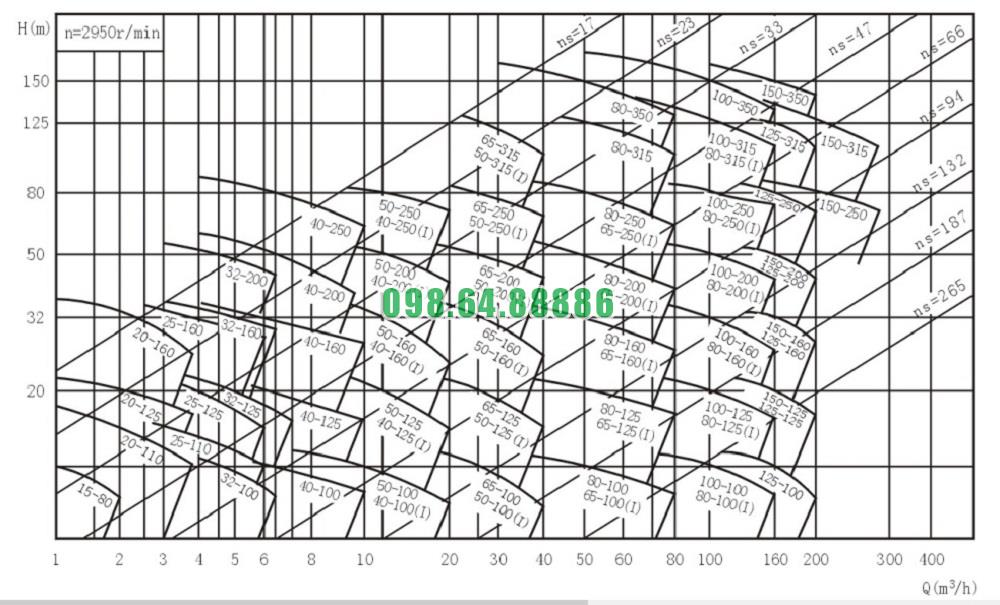

Đường cong hiệu suất bơm nước trục ngang SLW-ISW50-200

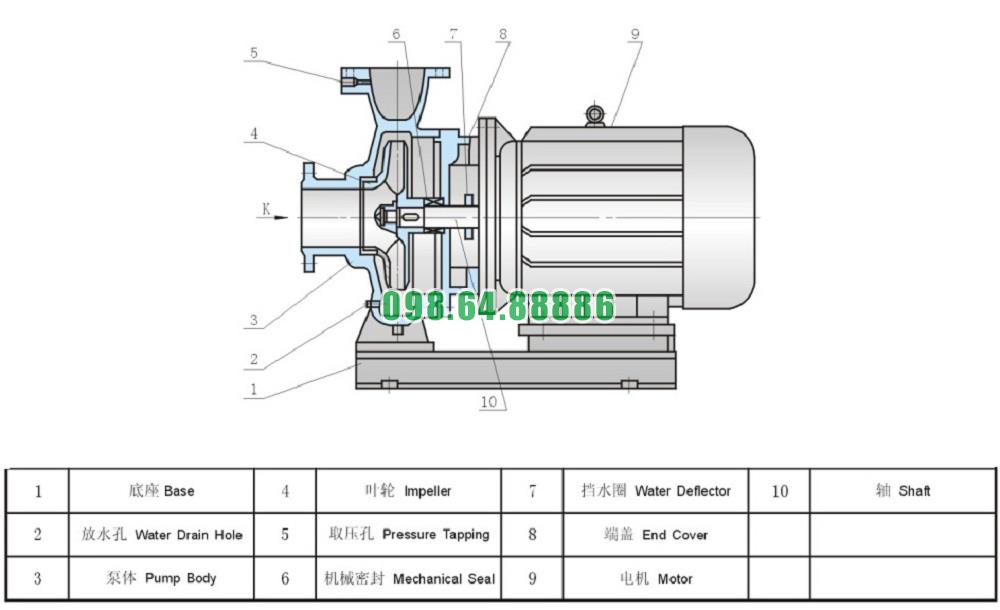

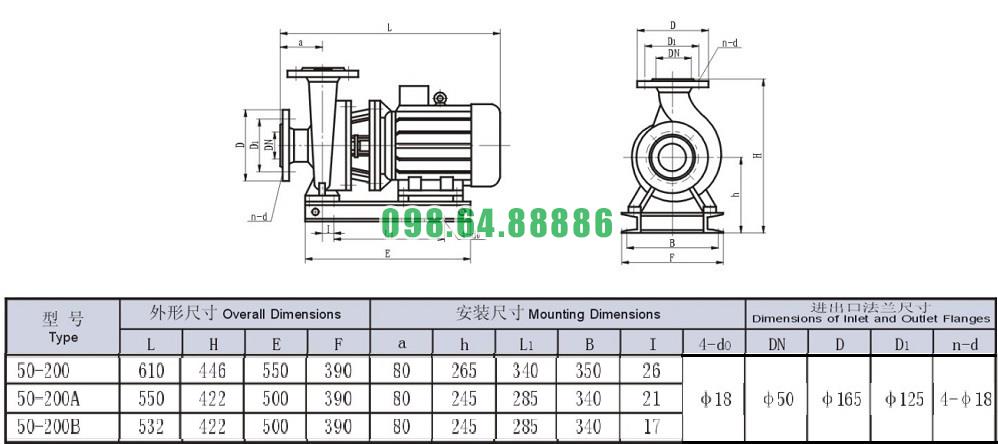

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW50-200
