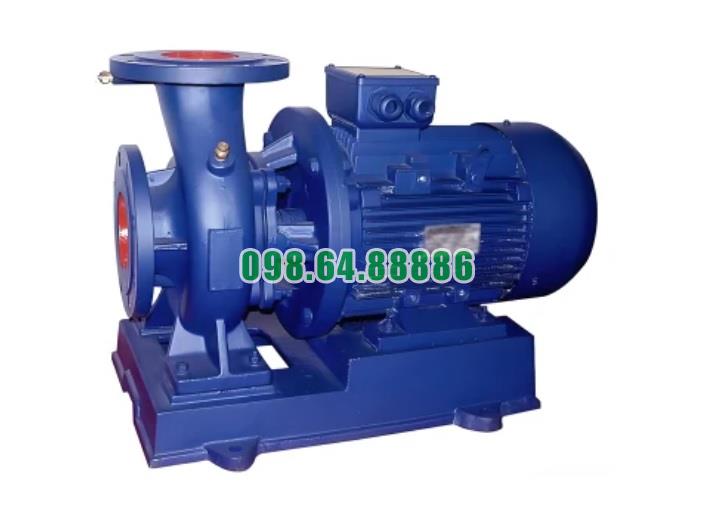

Bán bơm nước trục ngang SLW-ISW65-100

Tải báo giá
• Mã SP
: SLW-ISW65-100
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 17.5 - 32.5 m3/h hoặc 4.86 - 9.03 L/s, đẩy cao từ 10.5 - 13.7m, năng xuất 67 - 69%, động cơ 1.5 kw, tốc độ quay 2900 r/min, độ hút sâu 2.5m, khối lượng 48 kg
Đang xử lý...


Thông tin sản phẩm

Nguyên tắc vận hành của bơm nước trục ngang SLW-ISW65-100

Bơm nước trục ngang SLW-ISW65-100 hoạt động dựa trên nguyên tắc ly tâm, giúp chuyển đổi năng lượng cơ học thành năng lượng động học và áp suất của nước. Dưới đây là mô tả chi tiết về nguyên tắc vận hành của bơm này:

Nguyên Tắc Vận Hành

  1. Nhận Nước (Hút Nước)

    • Cổng Hút: Nước được hút vào bơm qua cổng hút. Cổng hút nằm ở phía bên của thân bơm và được thiết kế để có lưu lượng nước vào lớn.
    • Chuyển Hướng Dòng Nước: Khi nước đi vào cổng hút, nó được dẫn vào khu vực cánh quạt thông qua các kênh dẫn trong thân bơm.
  2. Tạo Lực Ly Tâm (Sự Quay của Cánh Quạt)

    • Cánh Quạt: Cánh quạt gắn trên trục bơm quay nhờ động cơ. Khi trục quay, cánh quạt tạo ra lực ly tâm mạnh, khiến nước bị đẩy ra ngoài từ tâm của cánh quạt.
    • Tạo Áp Suất: Cánh quạt có thiết kế đặc biệt (cánh quạt hở hoặc kín) giúp nước di chuyển nhanh và đều ra phía ngoài. Lực ly tâm làm tăng tốc độ của nước và chuyển đổi năng lượng động học thành năng lượng áp suất.
  3. Dẫn Nước Đến Cổng Xả (Lưu Thông Nước)

    • Vỏ Bơm (Volute): Sau khi rời khỏi cánh quạt, nước đi vào vỏ bơm, nơi có cấu trúc xoắn ốc. Vỏ bơm chuyển đổi năng lượng động học của nước thành năng lượng áp suất bằng cách làm giảm tốc độ nước và tăng áp suất.
    • Tạo Áp Suất Cao: Vỏ bơm giúp duy trì áp suất cao và hướng nước ra cổng xả, cung cấp áp suất cần thiết cho các ứng dụng tiếp theo trong hệ thống.
  4. Ngăn Ngừa Rò Rỉ (Phốt Cơ Khí)

    • Phốt Cơ Khí: Để ngăn nước rò rỉ ra ngoài bơm và giữ cho bơm hoạt động hiệu quả, phốt cơ khí được lắp đặt giữa trục bơm và thân máy. Phốt cơ khí giữ kín và bảo vệ các bộ phận bên trong bơm khỏi sự xâm nhập của bụi bẩn và các chất lỏng khác.
  5. Vận Hành Trục (Quay Trục)

    • Trục Bơm: Trục bơm nối cánh quạt với động cơ và truyền động cơ học từ động cơ đến cánh quạt. Trục quay với tốc độ cao, giúp cánh quạt tạo ra lực ly tâm mạnh mẽ để bơm nước hiệu quả.
    • Vòng Bi: Vòng bi hỗ trợ trục quay trơn tru và giảm ma sát, đảm bảo hoạt động ổn định và bền bỉ của bơm.
  6. Điều Chỉnh và Giám Sát (Tùy Chọn)

    • Van Điều Chỉnh: Trong một số hệ thống, van điều chỉnh được sử dụng để kiểm soát lưu lượng và áp suất nước. Van này có thể điều chỉnh lượng nước xả ra khỏi bơm để đáp ứng nhu cầu cụ thể của hệ thống.
    • Cảm Biến và Thiết Bị Đo Lường: Các cảm biến có thể được lắp đặt để giám sát áp suất, lưu lượng, và nhiệt độ của nước, giúp tối ưu hóa hiệu suất bơm và đảm bảo hoạt động an toàn.

Nguyên tắc vận hành của bơm ly tâm trục ngang SLW-ISW65-100 là sự kết hợp của các yếu tố cơ học và động học để đạt được hiệu suất bơm cao nhất, đồng thời duy trì độ bền và hiệu quả của hệ thống.

Hướng dẫn sử dụng bơm nước trục ngang SLW-ISW65-100

Dưới đây là hướng dẫn chi tiết về cách sử dụng bơm nước ly tâm trục ngang SLW-ISW65-100. Hướng dẫn này bao gồm các bước chuẩn bị, lắp đặt, vận hành, và bảo trì bơm.

1. Chuẩn Bị Trước Khi Lắp Đặt

a. Kiểm Tra Bơm:

  • Kiểm tra vận chuyển: Xác nhận rằng bơm không bị hỏng hóc trong quá trình vận chuyển. Kiểm tra các phần như cánh quạt, trục, và vỏ bơm.
  • Kiểm tra tài liệu: Đọc kỹ hướng dẫn sử dụng và các tài liệu kỹ thuật đi kèm với bơm để hiểu rõ các thông số kỹ thuật và yêu cầu của bơm.

b. Chuẩn Bị Khu Vực Lắp Đặt:

  • Không gian lắp đặt: Đảm bảo khu vực lắp đặt có đủ không gian để lắp đặt và bảo trì bơm. Đảm bảo bơm được lắp đặt trên nền vững chắc.
  • Kết nối điện: Chuẩn bị các kết nối điện phù hợp và đảm bảo có đủ nguồn điện theo yêu cầu của bơm.

2. Lắp Đặt Bơm

a. Lắp Đặt Bơm:

  • Xác định vị trí: Đặt bơm trên nền bê tông hoặc giá đỡ vững chắc. Đảm bảo bơm nằm ngang và không bị nghiêng.
  • Cố định bơm: Sử dụng các bu lông và đai ốc để cố định bơm vào vị trí. Đảm bảo các bu lông được siết chặt để tránh rung lắc trong quá trình hoạt động.

b. Kết Nối Ống:

  • Kết nối ống hút và ống xả: Kết nối các ống hút và xả với bơm. Sử dụng các gioăng cao su và đai ốc để đảm bảo các kết nối không bị rò rỉ.
  • Kiểm tra rò rỉ: Sau khi kết nối xong, kiểm tra xem có bất kỳ rò rỉ nào tại các điểm kết nối không.

c. Kết Nối Điện:

  • Kết nối điện: Kết nối bơm với nguồn điện theo đúng hướng dẫn của nhà sản xuất. Đảm bảo tất cả các kết nối điện đều được thực hiện chính xác và an toàn.
  • Kiểm tra điện áp: Kiểm tra điện áp và dòng điện để đảm bảo bơm hoạt động đúng với yêu cầu của nhà sản xuất.

3. Vận Hành Bơm

a. Kiểm Tra Trước Khi Vận Hành:

  • Đảm bảo bơm đã được làm đầy nước: Trước khi khởi động bơm, cần đảm bảo rằng bơm đã được làm đầy nước để tránh hiện tượng khô khan và hỏng hóc.
  • Kiểm tra mức dầu: Nếu bơm có hộp số hoặc bộ phận bôi trơn, hãy kiểm tra mức dầu và thêm dầu nếu cần.

b. Khởi Động Bơm:

  • Khởi động bơm: Bật công tắc hoặc nhấn nút khởi động để bắt đầu hoạt động của bơm. Quan sát các chỉ số hoạt động trên đồng hồ đo áp suất và lưu lượng.
  • Theo dõi: Theo dõi bơm trong vài phút đầu để đảm bảo bơm hoạt động ổn định và không có tiếng ồn lạ hay rung động mạnh.

c. Điều Chỉnh Áp Suất:

  • Điều chỉnh áp suất: Nếu bơm được trang bị thiết bị điều chỉnh áp suất, hãy điều chỉnh để đạt được mức áp suất yêu cầu cho hệ thống.

4. Bảo Trì và Sửa Chữa

a. Bảo Trì Định Kỳ:

  • Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ bơm để phát hiện sớm các vấn đề. Kiểm tra các điểm kết nối, mức dầu, và tình trạng của cánh quạt.
  • Làm sạch bơm: Định kỳ làm sạch các bộ phận của bơm để loại bỏ bụi bẩn và cặn bã có thể làm giảm hiệu suất.

b. Xử Lý Sự Cố:

  • Tiếng ồn lạ hoặc rung động: Nếu bơm phát ra tiếng ồn lạ hoặc rung động mạnh, kiểm tra các bu lông, đai ốc, và các bộ phận cơ khí để đảm bảo chúng được lắp đặt đúng cách và không bị lỏng.
  • Rò rỉ nước: Kiểm tra và xử lý bất kỳ rò rỉ nào tại các điểm kết nối hoặc các bộ phận của bơm.

c. Thay Thế Bộ Phận:

  • Thay thế bộ phận hao mòn: Thay thế các bộ phận hao mòn như gioăng, vòng bi, và cánh quạt khi cần thiết để duy trì hiệu suất của bơm.

5. Tắt Bơm và Bảo Quản

a. Tắt Bơm:

  • Tắt nguồn điện: Khi không sử dụng bơm hoặc khi thực hiện bảo trì, hãy tắt nguồn điện để đảm bảo an toàn.
  • Xả nước: Nếu cần thiết, hãy xả nước khỏi bơm để tránh tình trạng đóng băng hoặc hư hỏng do nước còn lại trong bơm.

b. Bảo Quản:

  • Bảo quản bơm: Đảm bảo bơm được bảo quản ở nơi khô ráo và tránh xa các yếu tố môi trường có thể gây hư hỏng.

Lưu Ý Quan Trọng:

  • Luôn tuân theo các hướng dẫn của nhà sản xuất để đảm bảo an toàn và hiệu suất tối ưu của bơm.
  • Nếu không có kinh nghiệm lắp đặt hoặc bảo trì bơm, hãy nhờ đến các kỹ thuật viên chuyên nghiệp để thực hiện công việc này.



Điều kiện làm việc bơm nước trục ngang SLW-ISW65-100


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

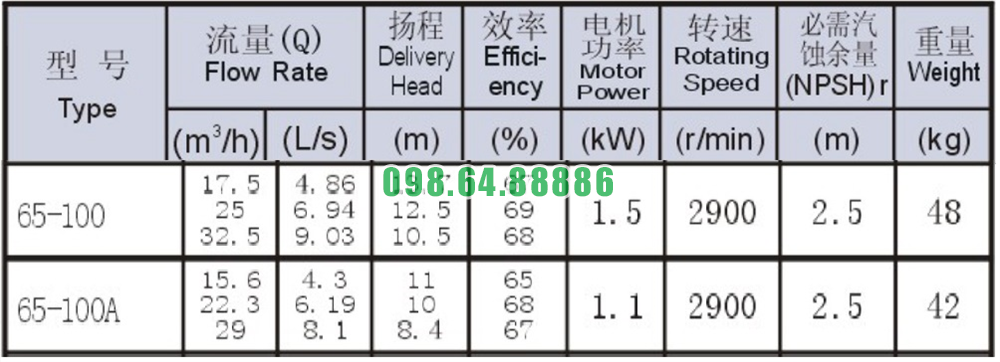

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW65-100

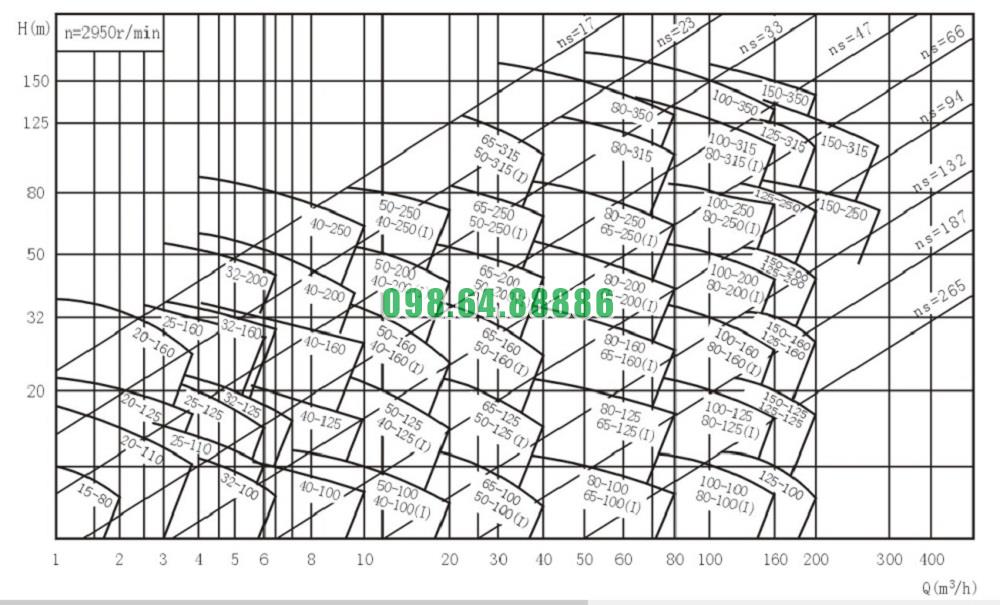

Đường cong hiệu suất bơm nước trục ngang SLW-ISW65-100

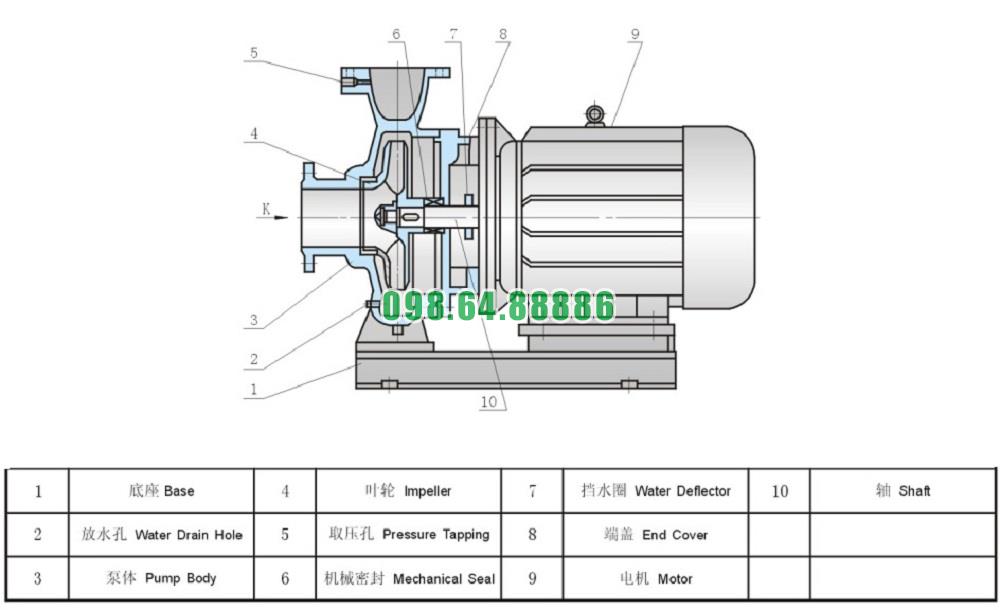

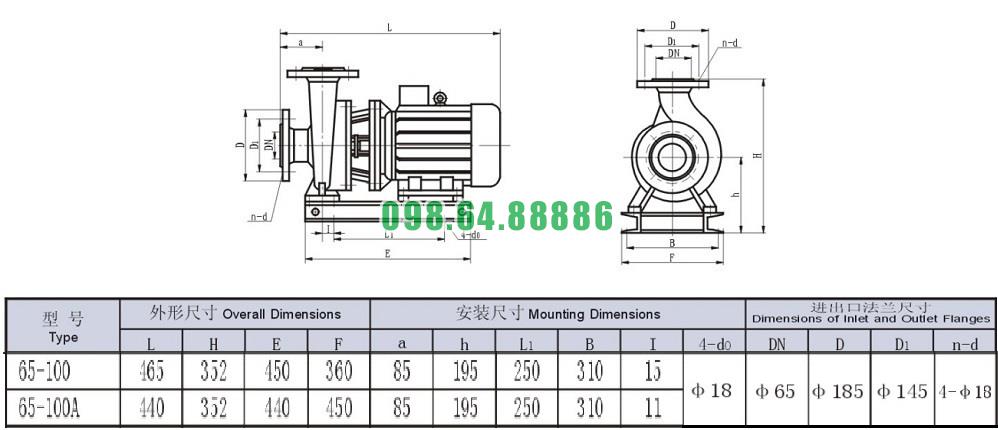

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW65-100
