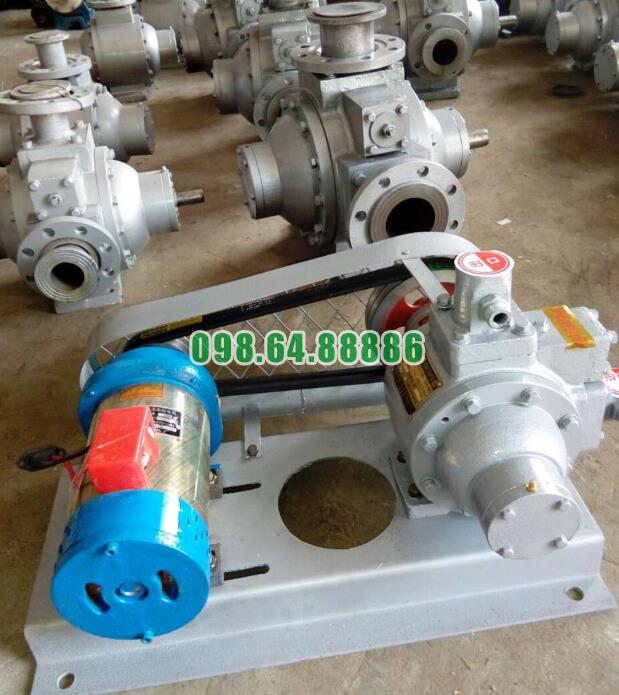

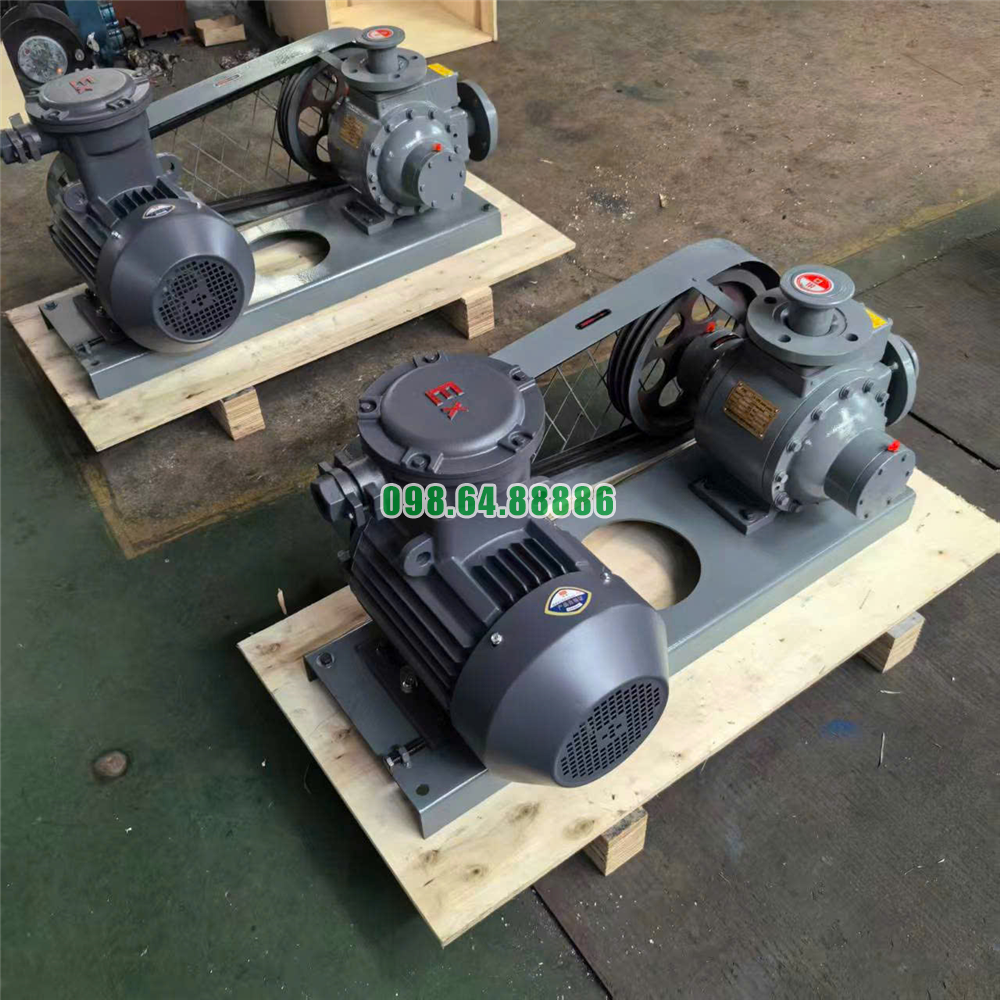

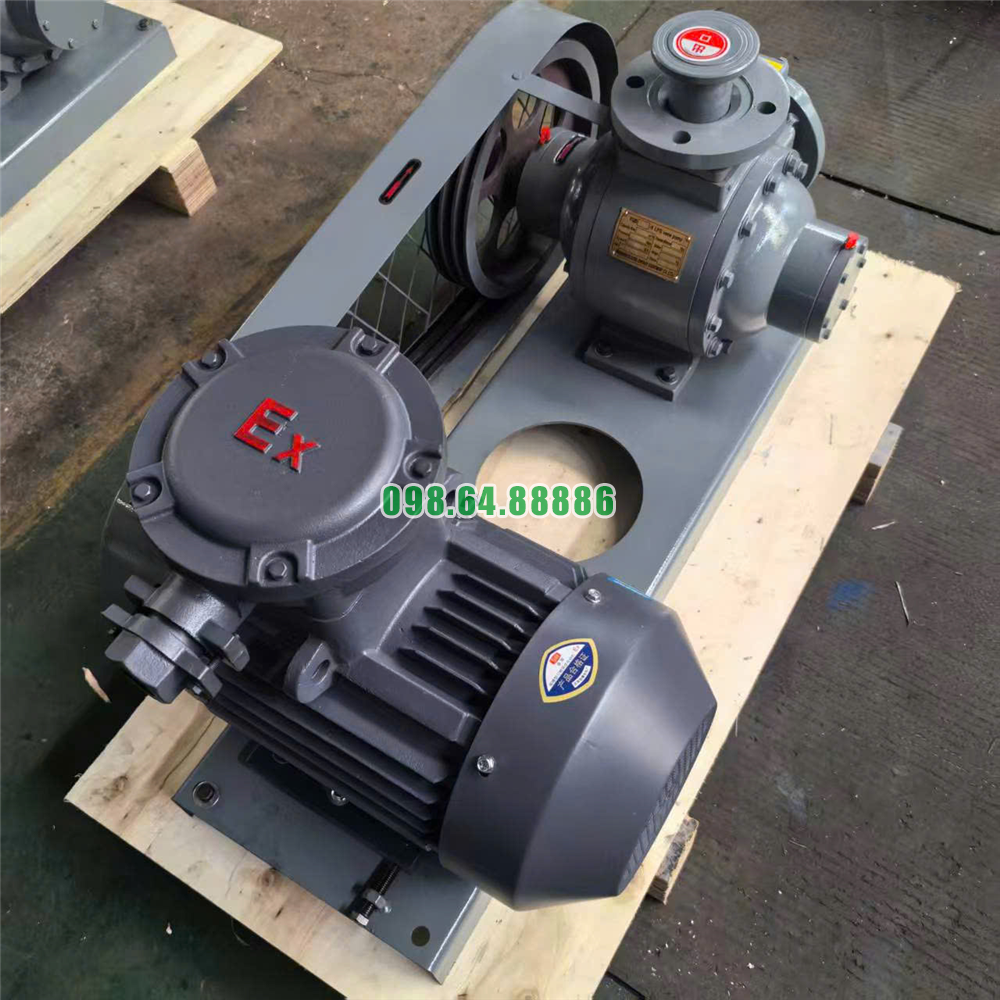

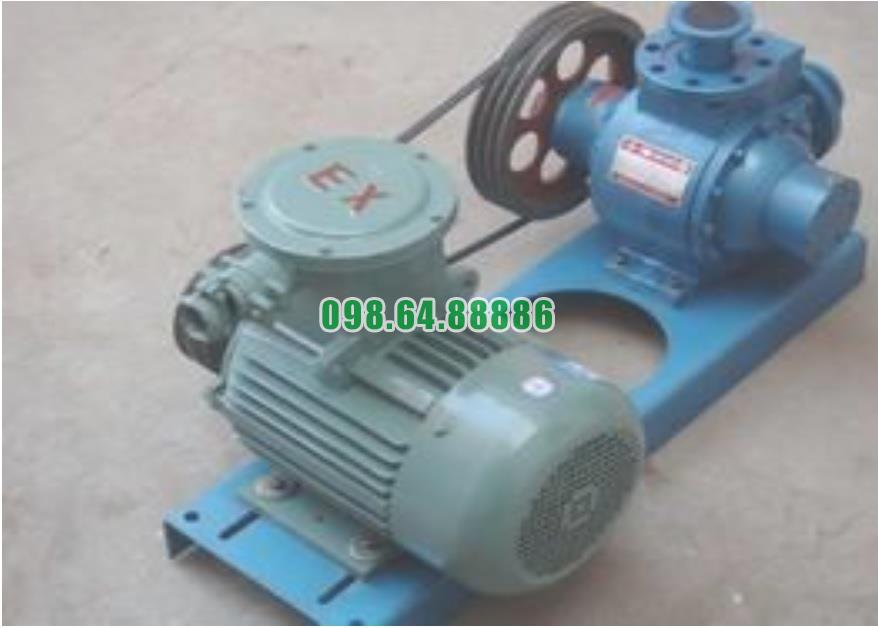

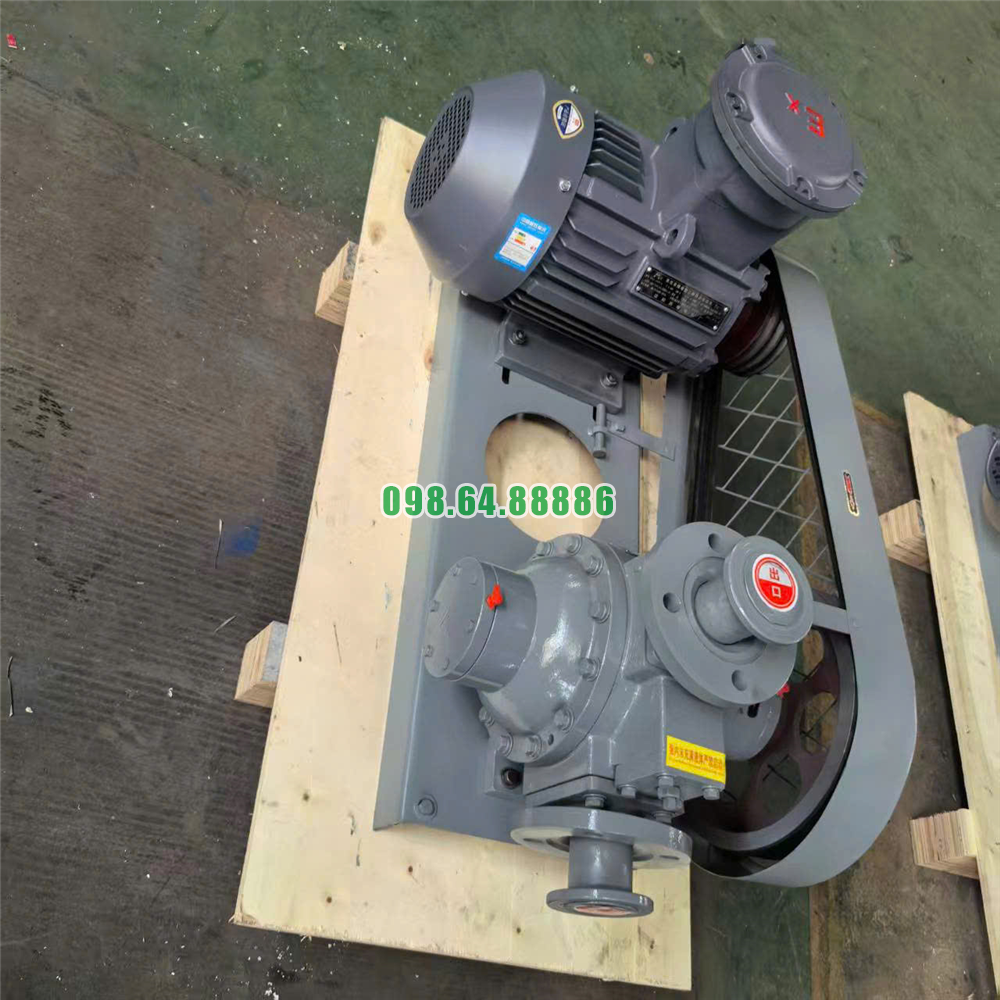

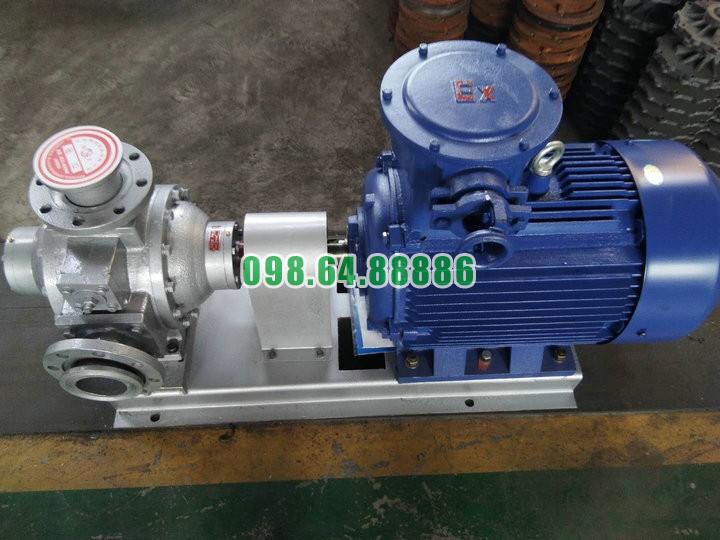

Nguyên lý dịch chuyển chất lỏng của dòng Bơm khí hóa lỏng YAB35-5
Nguyên lý dịch chuyển chất lỏng dựa trên cơ chế cánh trượt
Bơm khí hóa lỏng YAB35-5 hoạt động theo nguyên lý cánh trượt, trong đó rotor quay bên trong buồng bơm và làm các cánh trượt di chuyển ra vào theo rãnh. Khi rotor quay với tốc độ 780r.P.m, các cánh trượt tạo ra những khoang làm việc có thể tích thay đổi liên tục.
Nhờ sự thay đổi thể tích này, chất lỏng được hút vào từ đầu hút, di chuyển qua buồng bơm và được đẩy ra ngoài qua đầu xả. Đây là nguyên lý giúp Bơm khí hóa lỏng YAB35-5 vận chuyển ổn định các chất lỏng dễ bay hơi như amoni lỏng, metanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien.
Giai đoạn hút chất lỏng vào buồng bơm
Khoang hút mở rộng tạo lực hút
Khi rotor bắt đầu quay, các cánh trượt di chuyển theo thành buồng bơm. Tại khu vực đầu hút, thể tích giữa hai cánh trượt dần mở rộng. Sự mở rộng này tạo ra vùng áp suất thấp, giúp chất lỏng được hút từ đường ống vào bên trong buồng bơm.
Với đường kính hút xả 3 inch, Bơm khí hóa lỏng YAB35-5 có khả năng tiếp nhận dòng chất lỏng phù hợp với lưu lượng thiết kế 35m³/h. Đầu hút 3 inch giúp chất lỏng đi vào bơm thuận lợi, hạn chế tình trạng thiếu môi chất đầu vào.
Dòng chất lỏng đi vào ổn định hơn
Đối với chất lỏng dễ bay hơi, quá trình hút cần diễn ra ổn định để tránh hiện tượng lọt khí, dao động áp suất hoặc chạy khô. Khi đường hút thông thoáng và buồng bơm có đủ môi chất, Bơm khí hóa lỏng YAB35-5 sẽ tạo dòng hút đều hơn, giúp cánh trượt làm việc ổn định và giảm mài mòn.
Giai đoạn dịch chuyển chất lỏng trong buồng bơm
Cánh trượt tạo các khoang chứa chất lỏng
Sau khi chất lỏng được hút vào, các cánh trượt tiếp tục quay cùng rotor và đưa chất lỏng di chuyển theo thành buồng bơm. Mỗi khoảng trống giữa hai cánh trượt giống như một khoang chứa nhỏ, giữ chất lỏng bên trong và đưa chất lỏng từ khu vực hút sang khu vực xả.
Nguyên lý này giúp Bơm khí hóa lỏng YAB35-5 vận chuyển chất lỏng theo dòng liên tục, không phụ thuộc hoàn toàn vào lực ly tâm như một số loại bơm khác. Nhờ đó, dòng chảy ổn định hơn, phù hợp với các môi chất cần kiểm soát chặt chẽ như amoni lỏng, metanol hoặc etylen oxit.
Hạn chế hồi lưu bên trong buồng bơm
Cánh trượt của Bơm khí hóa lỏng YAB35-5 được chế tạo có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Khi cánh trượt bám sát thành buồng bơm, khe hở bên trong được giảm xuống, giúp hạn chế hiện tượng chất lỏng hồi lưu ngược lại phía hút.
Việc hạn chế hồi lưu giúp bơm duy trì lưu lượng 35m³/h, giữ áp suất ổn định và nâng cao hiệu quả dịch chuyển chất lỏng trong hệ thống.
Giai đoạn đẩy chất lỏng ra khỏi bơm
Khoang bơm thu nhỏ tạo lực đẩy
Khi chất lỏng di chuyển đến khu vực đầu xả, thể tích khoang giữa các cánh trượt dần thu nhỏ lại. Sự thu nhỏ thể tích này tạo lực ép, đẩy chất lỏng ra khỏi buồng bơm và đi vào đường ống xả.
Đây là giai đoạn giúp Bơm khí hóa lỏng YAB35-5 tạo ra chênh lệch áp suất 0.5MPa, hỗ trợ quá trình vận chuyển chất lỏng từ bồn chứa, đường ống hoặc thiết bị xử lý sang vị trí cần cấp.
Đầu xả 3 inch giúp chất lỏng thoát ra thuận lợi
Đầu xả 3 inch giúp chất lỏng sau khi được đẩy ra khỏi buồng bơm di chuyển ổn định qua hệ thống đường ống. Kích thước này phù hợp với lưu lượng 35m³/h, giúp giảm áp lực ngược, hạn chế nghẽn dòng và giảm tổn thất áp suất.
Khi đường xả thông thoáng, Bơm khí hóa lỏng YAB35-5 vận hành nhẹ hơn, giảm tải cho động cơ YB160M-4 công suất 11KW và bảo vệ tốt hơn cho cánh trượt, vòng đệm và buồng bơm.
Vai trò của áp suất trong quá trình dịch chuyển chất lỏng
Áp suất làm việc 2.0MPa giúp bơm vận hành ổn định
Bơm khí hóa lỏng YAB35-5 có áp suất làm việc 2.0MPa, phù hợp với các hệ thống vận chuyển chất lỏng dễ bay hơi trong môi trường công nghiệp. Áp suất này giúp bơm duy trì khả năng đẩy chất lỏng qua đường ống kín, hạn chế tình trạng dòng chảy yếu hoặc không ổn định.
Khi áp suất được kiểm soát đúng giới hạn, quá trình dịch chuyển chất lỏng diễn ra an toàn hơn, đặc biệt với các môi chất dễ bay hơi cần hạn chế rò rỉ và thất thoát.
Chênh lệch áp suất 0.5MPa tạo lực vận chuyển
Chênh lệch áp suất 0.5MPa là yếu tố giúp chất lỏng được đẩy từ đầu hút sang đầu xả. Khi bơm hoạt động, vùng hút có áp suất thấp hơn và vùng xả có áp suất cao hơn. Sự chênh lệch này tạo điều kiện để chất lỏng di chuyển theo hướng mong muốn.
Nhờ chênh lệch áp suất ổn định, Bơm khí hóa lỏng YAB35-5 có thể vận chuyển chất lỏng đều hơn, giảm dao động dòng chảy và hạn chế rung lắc trong hệ thống.
Vai trò của động cơ trong nguyên lý dịch chuyển chất lỏng
Động cơ YB160M-4 cung cấp lực quay cho rotor
Động cơ YB160M-4 công suất 11KW là bộ phận cung cấp năng lượng cho toàn bộ quá trình dịch chuyển chất lỏng của Bơm khí hóa lỏng YAB35-5. Khi động cơ hoạt động, lực quay được truyền đến trục bơm, làm rotor quay và kéo theo chuyển động của các cánh trượt.
Công suất 11KW phù hợp với lưu lượng 35m³/h và áp suất làm việc 2.0MPa, giúp bơm tạo lực hút và lực đẩy ổn định trong quá trình vận hành.
Tốc độ quay 780r.P.m giúp dòng chảy đều hơn
Tốc độ quay 780r.P.m giúp rotor và cánh trượt vận hành nhịp nhàng. Khi tốc độ quay ổn định, các khoang hút xả được hình thành đều theo từng vòng quay, giúp chất lỏng di chuyển liên tục và giảm hiện tượng giật dòng.
Điều này giúp Bơm khí hóa lỏng YAB35-5 vận hành êm hơn, giảm rung ồn và nâng cao hiệu quả dịch chuyển chất lỏng trong hệ thống công nghiệp.
Khả năng làm kín hỗ trợ quá trình dịch chuyển chất lỏng
Vòng đệm giúp giữ môi chất trong hệ thống
Trong quá trình dịch chuyển chất lỏng, khả năng làm kín giữ vai trò rất quan trọng. Vòng đệm của Bơm khí hóa lỏng YAB35-5 giúp ngăn môi chất rò rỉ ra ngoài tại khu vực trục bơm và các vị trí làm kín.
Với các chất lỏng dễ bay hơi, nếu hệ thống không kín, áp suất có thể suy giảm và dòng chảy mất ổn định. Nhờ vòng đệm bền, bơm có thể giữ chất lỏng trong buồng bơm và đường ống, từ đó duy trì hiệu quả vận chuyển.
Làm kín tốt giúp giảm thất thoát áp suất
Khi bơm làm kín tốt, áp suất bên trong buồng bơm được duy trì ổn định. Điều này giúp quá trình hút, dịch chuyển và xả chất lỏng diễn ra liên tục hơn.
Khả năng làm kín của Bơm khí hóa lỏng YAB35-5 giúp giảm thất thoát áp suất, hạn chế rò rỉ và bảo vệ an toàn cho hệ thống khi vận chuyển amoni lỏng, metanol, propylen oxit, etylen oxit hoặc butadien.
Vỏ bơm hỗ trợ dòng chất lỏng di chuyển ổn định
Vỏ gang hợp kim chịu mài mòn
Vỏ Bơm khí hóa lỏng YAB35-5 được làm bằng gang hợp kim chịu mài mòn mật độ cao. Thân bơm chắc chắn giúp buồng bơm giữ hình dạng ổn định khi làm việc ở áp suất cao.
Khi buồng bơm ổn định, cánh trượt có thể hoạt động đúng vị trí, dòng chất lỏng di chuyển đều và giảm nguy cơ thất thoát áp suất bên trong.
Bề mặt buồng bơm nhẵn giúp giảm ma sát
Bề mặt bên trong buồng bơm được gia công nhẵn, giúp chất lỏng đi qua thuận lợi hơn. Độ nhẵn giúp giảm ma sát, hạn chế xoáy dòng và giảm mài mòn giữa cánh trượt với thành buồng bơm.
Nhờ đó, Bơm khí hóa lỏng YAB35-5 có thể duy trì dòng dịch chuyển ổn định, giảm rung lắc và kéo dài tuổi thọ cho các bộ phận bên trong.
Lưu ý để quá trình dịch chuyển chất lỏng đạt hiệu quả
Không để bơm chạy khô
Để Bơm khí hóa lỏng YAB35-5 dịch chuyển chất lỏng hiệu quả, cần đảm bảo buồng bơm luôn có đủ môi chất. Nếu bơm chạy khô, cánh trượt và vòng đệm sẽ ma sát mạnh, sinh nhiệt và nhanh hư hỏng.
Trước khi vận hành, cần kiểm tra bồn chứa, đường hút, van hút và tình trạng cấp chất lỏng vào bơm.
Giữ đường hút xả thông thoáng
Đường hút và đường xả 3 inch cần được giữ thông thoáng để chất lỏng đi qua ổn định. Nếu đường hút bị nghẽn, bơm sẽ thiếu môi chất. Nếu đường xả bị tắc, áp suất có thể tăng cao và gây quá tải cho động cơ.
Việc giữ hệ thống đường ống sạch, kín và đúng kích thước giúp Bơm khí hóa lỏng YAB35-5 phát huy tốt nguyên lý dịch chuyển chất lỏng.
Kết luận
Nguyên lý dịch chuyển chất lỏng của dòng Bơm khí hóa lỏng YAB35-5 dựa trên cơ chế cánh trượt tạo khoang hút và khoang xả liên tục. Khi rotor quay, cánh trượt làm thay đổi thể tích trong buồng bơm, hút chất lỏng vào, đưa chất lỏng di chuyển qua thân bơm và đẩy ra ngoài theo đường xả.

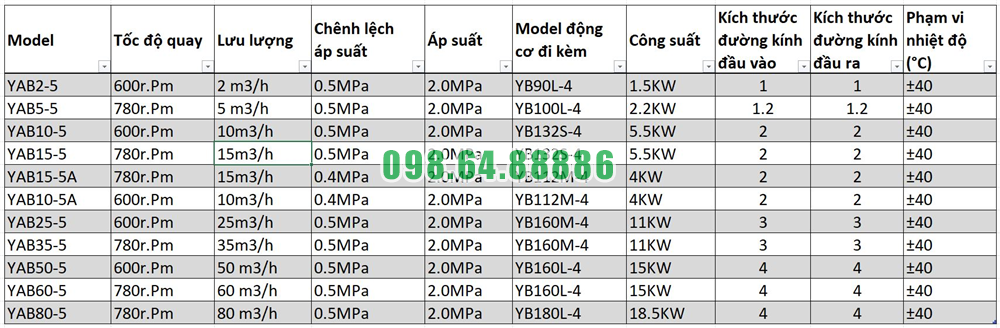

Với lưu lượng 35m³/h, tốc độ quay 780r.P.m, chênh lệch áp suất 0.5MPa, áp suất làm việc 2.0MPa, động cơ YB160M-4 công suất 11KW và đường kính hút xả 3 inch, Bơm khí hóa lỏng YAB35-5 có khả năng dịch chuyển ổn định các chất lỏng dễ bay hơi trong hệ thống công nghiệp.
Nhờ cánh trượt chống mài mòn, vỏ bơm chắc chắn và hệ thống làm kín tốt, Bơm khí hóa lỏng YAB35-5 giúp quá trình vận chuyển amoni lỏng, metanol, propylen oxit, etylen oxit, butadien và các môi chất dễ bay hơi diễn ra an toàn, ổn định và hiệu quả.
