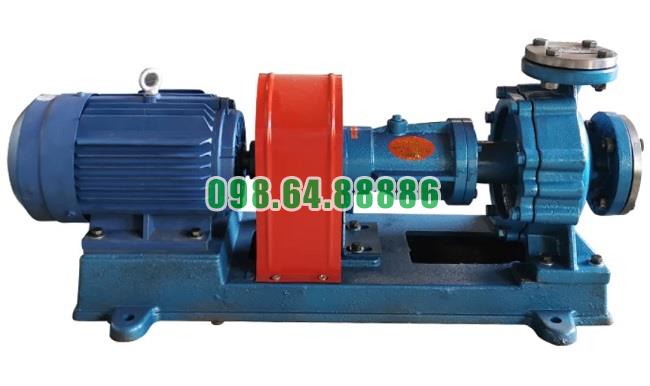

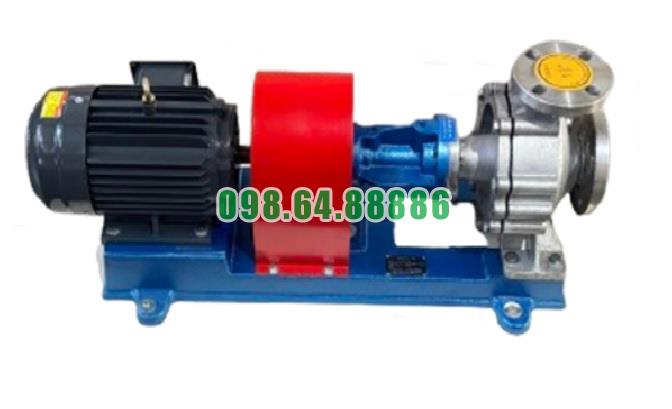

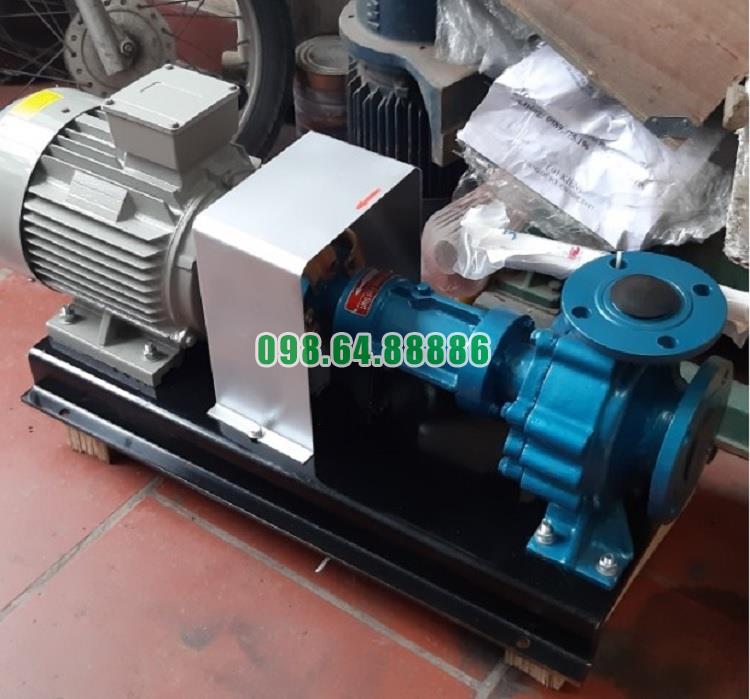

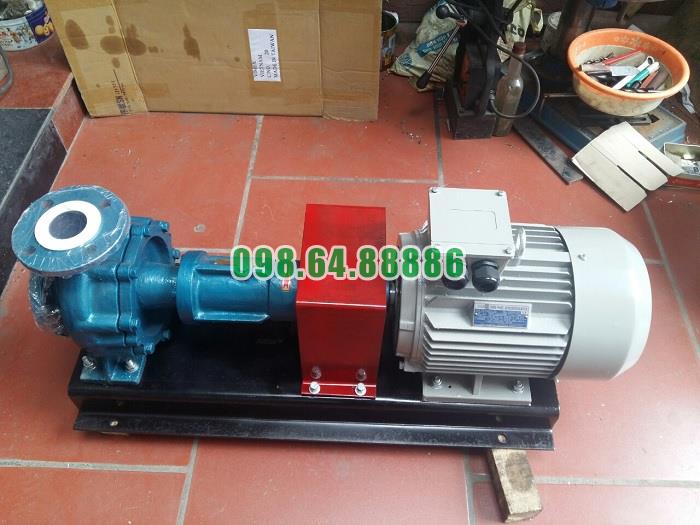

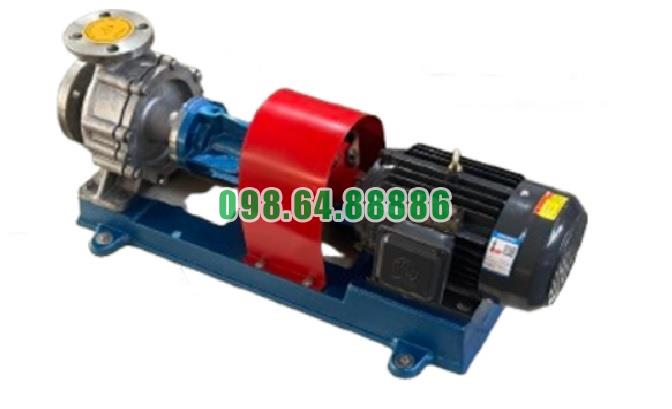

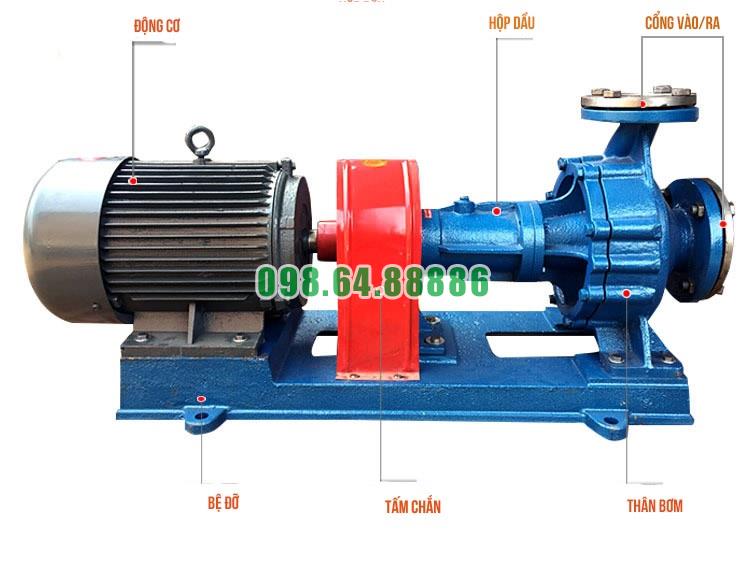

Máy bơm dầu tải nhiệt RY20-20-100 cột áp 10 m, công suất 0.75 kW

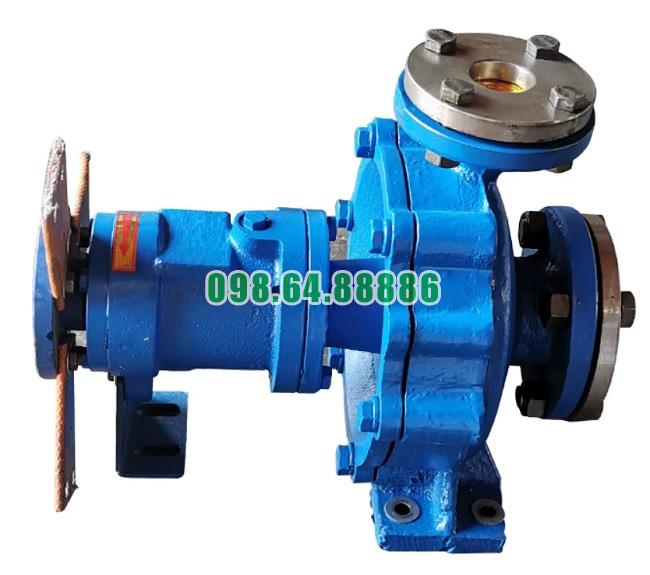

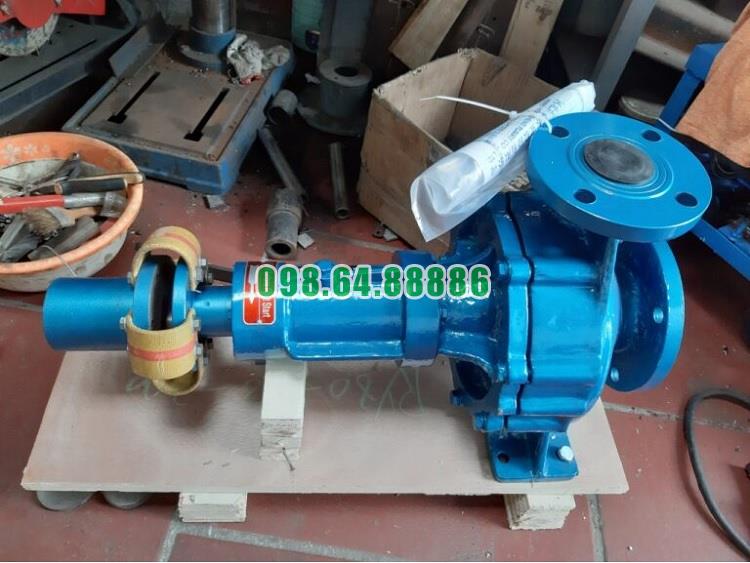

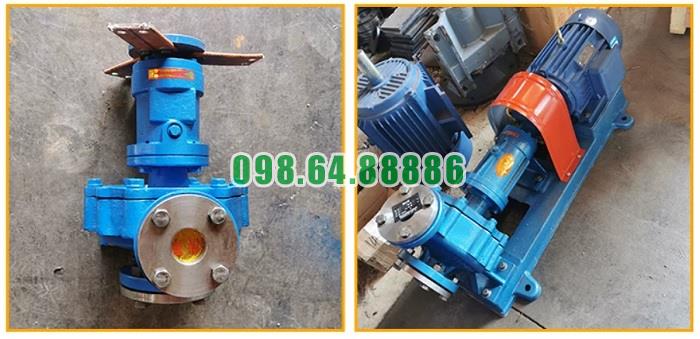

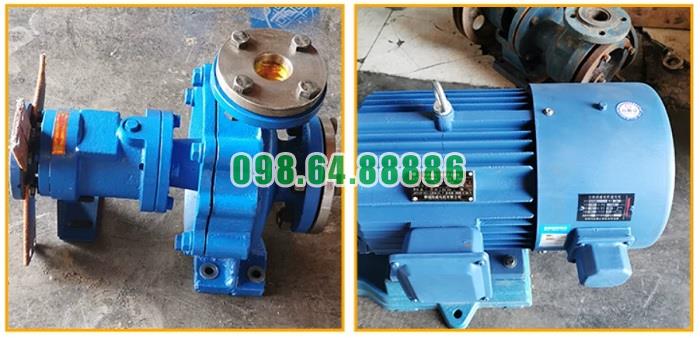

Thiết kế cửa hút hướng trục tiện lợi của Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 sử dụng cửa hút bố trí theo phương trục, cho phép dầu truyền nhiệt đi thẳng vào tâm bánh công tác. Thiết kế này giúp dòng dầu vào bơm thuận lợi và hỗ trợ bố trí đường ống gọn gàng.

Dầu đi trực tiếp vào tâm bánh công tác

Cửa hút hướng trục nằm đồng tâm với trục bơm. Dầu từ đường ống hút được dẫn thẳng đến mắt hút của bánh công tác, hạn chế thay đổi hướng đột ngột trước khi đi vào buồng bơm.

Giảm tổn thất trên đường hút

Dòng dầu đi theo hướng tương đối thẳng giúp giảm số lượng co cút cần sử dụng gần cửa hút. Nhờ đó, tổn thất áp suất trên đường ống được hạn chế, tạo điều kiện để bơm tiếp nhận dầu ổn định hơn.

Thuận tiện kết nối với bồn dầu

Cửa hút hướng trục phù hợp khi bơm được đặt cạnh hoặc thấp hơn bồn chứa dầu truyền nhiệt. Đường ống có thể đi thẳng từ bồn đến bơm, giúp rút ngắn chiều dài tuyến hút và đơn giản hóa quá trình lắp đặt.

Hỗ trợ hạn chế xâm thực

Đường hút ngắn, thông thoáng và ít co gấp giúp duy trì áp suất dầu tại cửa vào bơm. Điều này góp phần giảm nguy cơ xuất hiện bọt khí, tiếng ồn và rung động do xâm thực.

Dễ kiểm tra và vệ sinh đường hút

Cách bố trí cửa hút thẳng giúp người vận hành thuận tiện kiểm tra đường ống, van hút và bộ lọc đầu vào. Khi cần bảo dưỡng, các bộ phận trên tuyến hút cũng dễ tiếp cận và tháo lắp hơn.

Thiết kế cửa hút hướng trục giúp Bơm dầu truyền nhiệt RY20-20-100 tiếp nhận dầu trực tiếp vào tâm bánh công tác, giảm tổn thất đường hút và tạo thuận lợi cho việc bố trí đường ống. Để phát huy hiệu quả, van hút phải mở hoàn toàn và đường ống cần được đỡ độc lập, không truyền tải trọng lên thân bơm.

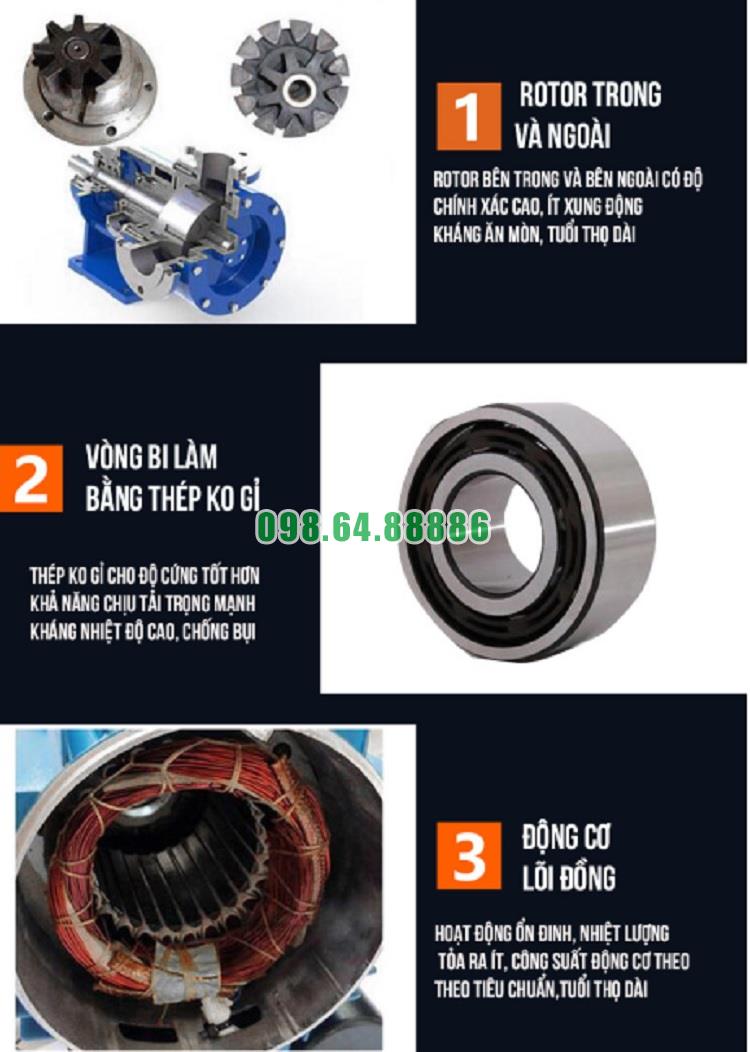

Nguyên lý hoạt động ly tâm tâm trục của Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 hoạt động theo nguyên lý hút dầu theo phương tâm trục và đẩy dầu bằng lực ly tâm. Dầu tải nhiệt đi vào chính giữa bánh công tác theo hướng song song với trục bơm, sau đó được đưa ra ngoài theo phương hướng kính.

Dầu đi vào tâm bánh công tác

Khi động cơ hoạt động, khớp nối truyền mô-men làm trục bơm và bánh công tác quay với tốc độ khoảng 2.800 vòng/phút. Dầu tải nhiệt từ đường ống hút đi theo phương trục vào mắt hút nằm tại tâm bánh công tác.

Khi dầu tại tâm liên tục được đưa ra phía ngoài, áp suất tại cửa hút giảm xuống. Sự chênh lệch áp suất này giúp dầu từ hệ thống tiếp tục đi vào bơm, tạo quá trình hút liên tục.

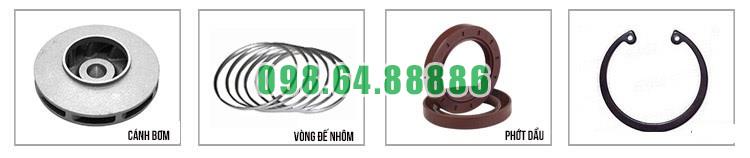

Lực ly tâm đưa dầu ra mép bánh công tác

Các cánh dẫn cuốn dầu quay cùng bánh công tác. Dưới tác động của chuyển động quay, dầu dịch chuyển từ tâm ra mép ngoài với vận tốc tăng dần.

Quá trình này chuyển cơ năng của động cơ thành động năng cho dòng dầu tải nhiệt. Dầu sau khi rời bánh công tác có vận tốc và năng lượng cao hơn so với khi đi vào cửa hút.

Chuyển vận tốc thành áp suất

Dầu từ mép bánh công tác đi vào khoang dẫn dòng của thân bơm. Tiết diện dòng chảy thay đổi làm vận tốc dầu giảm xuống, đồng thời một phần động năng được chuyển thành áp suất.

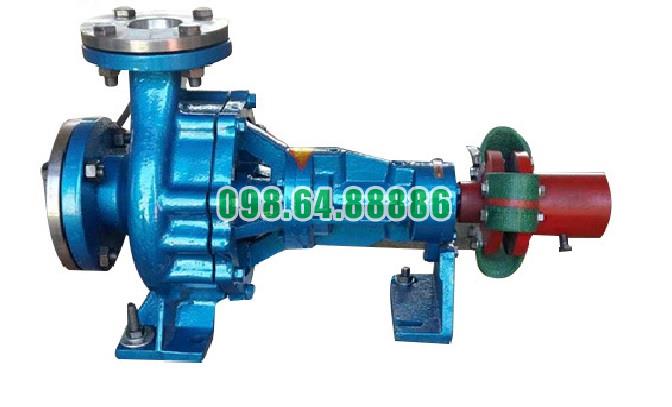

Dầu sau đó được đẩy ra cửa xả hướng lên trên và tiếp tục lưu thông trong đường ống tuần hoàn.

Chu trình hoạt động liên tục

Nguyên lý ly tâm tâm trục của bơm được thực hiện theo chu trình:

Dầu đi vào theo phương trục → đến tâm bánh công tác → được đẩy ra ngoài bằng lực ly tâm → tăng áp suất → thoát qua cửa xả.

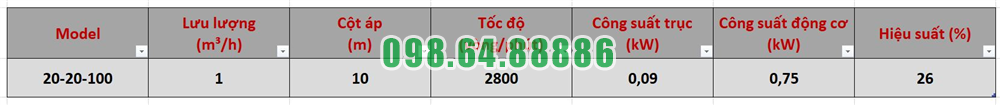

Nhờ nguyên lý này, Bơm dầu truyền nhiệt RY20-20-100 đạt lưu lượng tiêu chuẩn khoảng 1 m³/h và cột áp khoảng 10 m, đáp ứng yêu cầu tuần hoàn dầu nóng trong các hệ thống gia nhiệt quy mô nhỏ.
