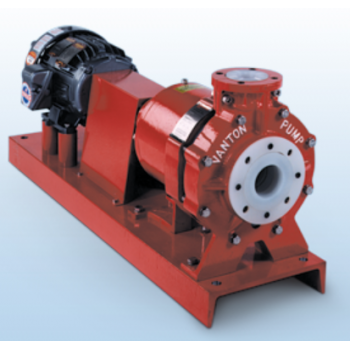

Máy Bơm Hóa Chất Trục Ngang CHEM-GARD CGM 4x3x8

Đặc Điểm Và Phạm Vi Ứng Dụng Của Máy Bơm Hóa Chất Trục Ngang CHEM-GARD CGM 4x3x8

Máy Bơm Hóa Chất Trục Ngang CHEM-GARD CGM 4x3x8 là máy bơm ly tâm trục ngang với vỏ bơm hạng nặng, vỏ chịu lực và bánh công tác được trang bị bằng polypropylen và polyvinylidene đúc rắn. Tổ hợp rôto nam châm bên trong được gói gọn trong PVDF hoặc polypropylen, và trục đường kính lớn bằng thép không gỉ được cách ly với chất lỏng bằng cụm ống bọc nhựa nhiệt dẻo. (Bơm mở để hiển thị vỏ nhựa nhiệt dẻo, độc lập, bánh công tác và ổ trục.)

1. Ngăn chứa phi kim loại kép có thể lắp ráp với một hộp nhựa nhiệt dẻo bên trong để chống lại chất lỏng ăn mòn, được hỗ trợ bởi một vỏ composite không kim loại cứng bên ngoài. Xây dựng này tránh dòng điện xoáy rắc rối và nâng cao hiệu quả.
2. Lắp ráp ống nhựa dẻo cách ly hoàn toàn trục thép không gỉ đường kính lớn từ chất lỏng.
3. Vỏ bơm, vỏ mang nam châm bên trong và bánh công tác được đúc từ nhựa nhiệt dẻo đồng nhất, nguyên chất (polypropylen hoặc polyvinylidene fluoride). Lớp vỏ kim loại cung cấp bảo vệ cấu trúc và cho phép máy bơm chịu được tải trọng vòi phun tương tự như máy bơm kim loại.
4. Lớp vỏ bảo vệ bằng gang bên ngoài, cũng dùng để mang tải trọng vòi phun, được phủ một lớp sơn epoxy hai phần chịu hóa chất để bảo vệ chống ăn mòn hóa học và khí quyển.
5. Nam châm đất hiếm vĩnh cửu hiệu suất cao cung cấp xếp hạng năng lượng tới 30 mã lực tại 3600 vòng / phút cho tốc độ dòng chảy tới 400 gpm (91 m3 / h) ở cột áp đến 180 ft (55 m). Các máy bơm được khuyến nghị sử dụng ở nhiệt độ tới 225 ° F (107 ° C).

6.Vòng bi cố định PV cao và vòng bi tay quay / lực đẩy bằng silicon carbide là tiêu chuẩn. Ultrapure gốm alumina và các vật liệu khác có sẵn như là tùy chọn.
7. Cân bằng động, cánh quạt nhiệt dẻo cánh kín có chèn bằng thép không gỉ đúc để đảm bảo độ cứng, và được khóa vào trục.
8. Đường dẫn chất lỏng mở rộng cung cấp cho dòng chất lỏng liên tục để làm mát và bôi trơn vòng bi tay áo / lực đẩy.
9. Vỏ ổ trục được trang bị với vòng bi nặng, kín, bôi trơn bằng mỡ.

Thông Số Kỹ Thuật Máy Bơm Hóa Chất Trục Ngang CHEM-GARD CGM 4x3x8

- Cổng hút : 100 mm

- Cổng xả : 75 mm

- Đầu Bơm : PP, PVDF, thép không gỉ (trục động cơ)

- Nhiệt độ chất lỏng cao nhất : 275°F (107°C)

Sơ Đồ Mặt Cắt Máy Bơm Hóa Chất Trục Ngang CHEM-GARD CGM 4x3x8
