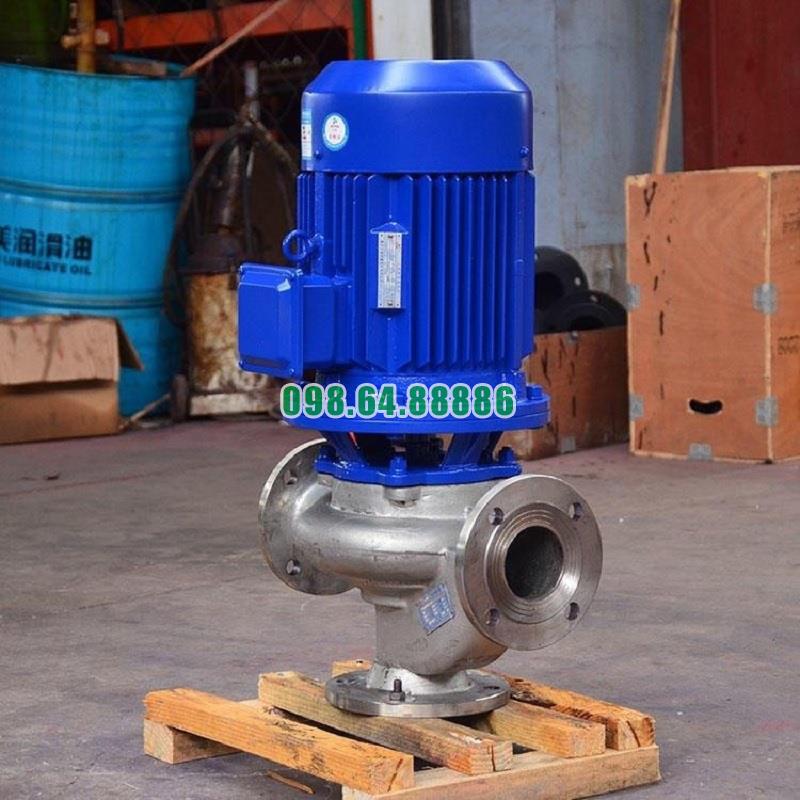

Bơm lùa trục đứng model ISG65-315B và IRG65-315B là dòng bơm ly tâm đơn tầng cánh, được thiết kế tối ưu với kết cấu đồng trục và kiểu dáng thẳng đứng. Cấu trúc của bơm bao gồm nhiều bộ phận cơ khí được liên kết chặt chẽ, phối hợp vận hành theo nguyên lý lực ly tâm để hút và đẩy chất lỏng hiệu quả, ổn định. Dưới đây là các bộ phận chính cấu thành nên thiết bị này.
Thân bơm là bộ phận chính bao quanh buồng bơm và cánh bơm, có vai trò chứa dòng chảy và tạo đường dẫn dẫn chất lỏng từ đầu vào đến đầu ra.
Chế tạo bằng gang xám hoặc gang cầu, phủ sơn epoxy chống ăn mòn.
Thiết kế dạng xoắn ốc, giúp chuyển hóa động năng thành áp năng.
Gắn liền với mặt bích hút – xả để kết nối với hệ thống ống dẫn.
Nằm bên trong thân bơm, là nơi diễn ra quá trình tăng áp cho chất lỏng nhờ hoạt động của cánh bơm.
Được gia công chính xác, đảm bảo khe hở thủy lực nhỏ.
Có kết nối với phớt cơ khí và trục bơm tại vùng tâm.
Cánh bơm là bộ phận quay nhanh tạo ra lực ly tâm để hút và đẩy chất lỏng ra ngoài.
Là cánh kín đơn tầng, đúc nguyên khối.
Vật liệu phổ biến gồm gang, đồng thau, hoặc inox 304/316.
Gắn cố định lên trục bơm và được gia công cân bằng động để giảm rung.
Là trục truyền lực từ động cơ đến cánh bơm, quay với tốc độ cao.
Làm từ thép hợp kim hoặc inox không gỉ.
Gia công chính xác, chống cong vênh và mài mòn tại vị trí gắn phớt.
Đồng trục với trục động cơ, giảm tổn thất năng lượng và đảm bảo đồng tâm.
Bộ phận làm kín giữa trục quay và buồng bơm, ngăn chất lỏng rò rỉ ra bên ngoài.
Vật liệu: Ceramic – Graphite, hoặc Silicon Carbide – Silicon Carbide.
Chịu được áp lực cao và nhiệt độ lên đến 120°C (IRG).
Lắp vừa khít vào rãnh thân bơm, dễ tháo lắp khi cần bảo trì.
Giữ cho trục quay ổn định, giảm ma sát và hấp thụ rung động trong quá trình hoạt động.
Vòng bi đôi chất lượng cao, được bôi trơn bằng mỡ chịu nhiệt.
Ổ trục gắn chắc vào thân bơm, cách ly khỏi môi trường ẩm ướt.
Giúp kéo dài tuổi thọ trục và giảm hao mòn cơ học.
Bộ phận phát sinh mô men quay, cấp năng lượng cho trục bơm và cánh bơm vận hành.
Lắp trực tiếp phía trên trục đứng của bơm.
Có cấp bảo vệ IP54/IP55, cách điện cấp F hoặc H.
Tốc độ quay tiêu chuẩn 2900 vòng/phút, sử dụng điện 3 pha – 380V – 50Hz.

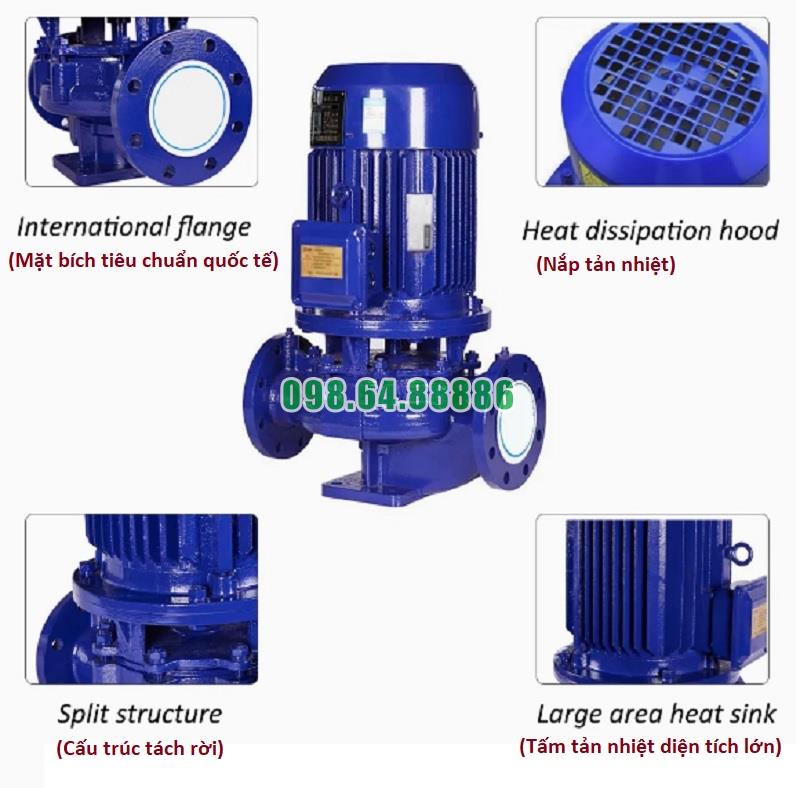

Là bộ phận nối giữa bơm và hệ thống đường ống hút – đẩy.
Thiết kế kiểu inline, đồng trục nằm ngang.
Chuẩn mặt bích DN65, PN16.
Được gia công chính xác, kết hợp với gioăng cao su để đảm bảo kín khít.
Bảo vệ phần đầu buồng bơm, nơi lắp phớt cơ khí và giữ trục quay đúng vị trí.
Dễ tháo lắp khi cần kiểm tra hoặc bảo dưỡng cánh bơm.
Gắn với thân bơm bằng bulông chịu lực.
Phần đế của bơm được đúc liền với thân, giúp giữ toàn bộ thiết bị cố định và vững chắc khi lắp trên sàn hoặc bệ.
Chịu được rung động, hạn chế xê dịch.
Có các lỗ bulông để bắt chặt xuống nền bê tông hoặc khung thép.
Bơm lùa trục đứng ISG65-315B và IRG65-315B là thiết bị được cấu thành từ những bộ phận cơ khí chính xác, hoạt động phối hợp chặt chẽ để đảm bảo quá trình hút – tạo áp – đẩy chất lỏng được diễn ra liên tục, ổn định và hiệu quả. Với thiết kế đồng trục nhỏ gọn, hệ thống phớt kín hoàn hảo, trục và vòng bi bền bỉ, dòng bơm này mang lại hiệu suất cao, độ tin cậy lớn và tuổi thọ dài trong các hệ thống kỹ thuật hiện đại
Việc vận hành đúng quy trình đối với bơm lùa trục đứng ISG65-315B và IRG65-315B là yếu tố quyết định đến hiệu suất làm việc, độ an toàn và tuổi thọ thiết bị. Các bước từ chuẩn bị, khởi động, vận hành ổn định đến dừng máy cần được thực hiện tuần tự, chính xác và tuân thủ khuyến nghị kỹ thuật của nhà sản xuất.
Kiểm tra hệ thống cơ khí
– Đảm bảo bơm được lắp đặt chắc chắn trên nền bằng phẳng
– Trục bơm và động cơ đồng tâm, không lệch
– Tất cả các mặt bích, bu lông, khớp nối được siết chặt đúng lực
– Van hút, van xả, van một chiều được lắp đúng vị trí và đúng chiều
Kiểm tra nguồn điện
– Nguồn điện 3 pha ổn định, đúng điện áp theo bảng tên máy
– Động cơ quay đúng chiều theo mũi tên chỉ trên thân bơm
– Đã lắp đầy đủ thiết bị bảo vệ: aptomat, rơ-le nhiệt, chống mất pha, chống quá tải
Mồi nước cho buồng bơm
– Mở van thông khí, cấp nước vào đầy buồng bơm
– Tuyệt đối không để bơm chạy khô trong lần khởi động đầu tiên hoặc sau thời gian ngừng dài
Khởi động đúng trình tự
– Mở hoàn toàn van hút
– Mở một phần van xả (30–50%) để tránh sốc áp
– Bật công tắc điện hoặc khởi động qua biến tần (nếu có)
– Theo dõi tiếng máy, dòng điện, áp suất đầu ra
Theo dõi các thông số ban đầu
– Dòng điện động cơ không vượt quá dòng định mức
– Áp lực đầu ra tăng dần đều
– Không có tiếng ồn bất thường, rung giật hoặc rò rỉ nước
Mở dần van xả đến lưu lượng thiết kế
– Quan sát áp lực và lưu lượng để duy trì hoạt động trong dải hiệu suất tối ưu
– Điều chỉnh tốc độ quay bằng biến tần nếu có để tiết kiệm điện và giảm mài mòn
Giám sát liên tục
– Áp suất đầu ra ổn định, không dao động bất thường
– Nhiệt độ vỏ bơm và động cơ không tăng đột ngột
– Không có rung, tiếng kêu lạ hoặc rò rỉ tại các khớp nối
Ghi nhật ký vận hành
– Ghi lại thông số: dòng điện, áp lực, thời gian hoạt động, tình trạng thiết bị
– Dùng làm cơ sở theo dõi, phân tích khi cần bảo trì hoặc phát hiện lỗi
Trình tự dừng an toàn
– Đóng từ từ van xả để tránh hiện tượng sốc áp ngược
– Tắt nguồn điện hoặc tắt biến tần
– Đóng van hút nếu cần bảo trì hoặc ngừng máy lâu dài
– Kiểm tra lại các vị trí mặt bích, phớt trục, buồng bơm sau khi dừng máy
Nếu dừng dài ngày
– Xả hết nước trong buồng bơm qua lỗ xả đáy
– Lau khô, bảo dưỡng trục và bạc đạn
– Che chắn bơm khỏi bụi, ẩm và côn trùng
– Kiểm tra tiếng ồn, rung động, độ nóng mỗi ngày
– Tra mỡ ổ trục mỗi 1–3 tháng tùy điều kiện hoạt động
– Vệ sinh và kiểm tra cánh bơm, phớt cơ khí mỗi 6 tháng
– Thay phớt hoặc bạc đạn nếu có dấu hiệu rò rỉ hoặc rung lớn
– Không khởi động bơm liên tục nhiều lần trong thời gian ngắn
– Không đóng kín đồng thời van hút và van xả khi bơm đang chạy
– Luôn mồi đầy nước và xả khí trước khi khởi động lại
– Đảm bảo hệ thống điện và tiếp địa an toàn tuyệt đối
Vận hành bơm lùa trục đứng ISG65-315B và IRG65-315B đúng quy trình giúp đảm bảo hiệu quả hoạt động cao, giảm thiểu rủi ro và kéo dài tuổi thọ thiết bị. Quy trình cần được thực hiện đầy đủ từ chuẩn bị, khởi động, giám sát trong vận hành đến dừng máy an toàn
