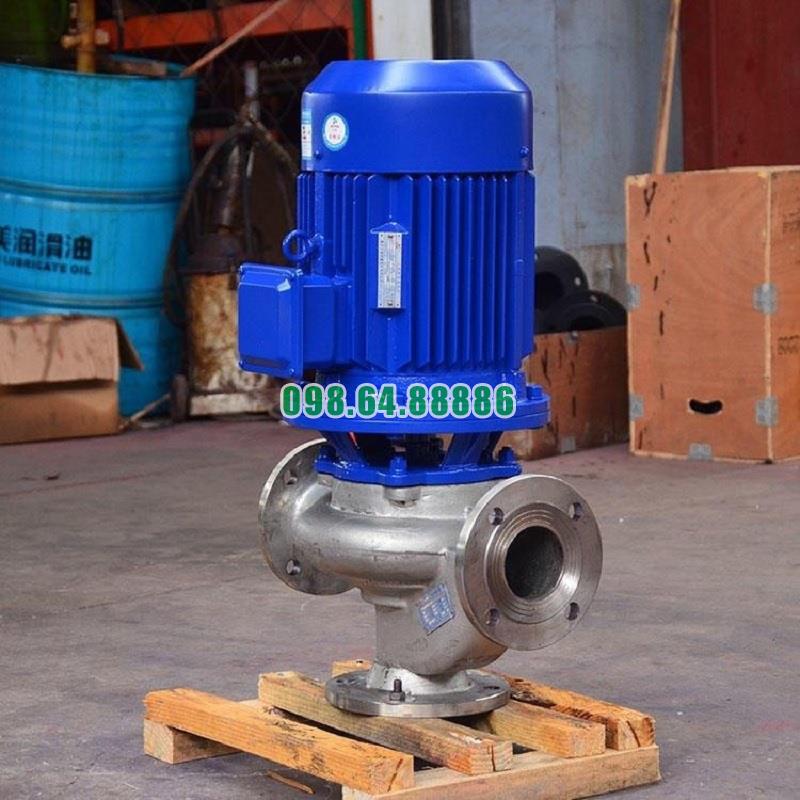

Máy bơm ly tâm trục đứng, bơm cấp nước trục đứng ISG80-250, IRG80-250 22kw, 50m3, 80m

Cấu tạo chính của động cơ bơm ly tâm trục đứng model ISG80-250, IRG80-250

Stato (Stator)

• Gồm lõi thép kỹ thuật điện và dây quấn đồng.

• Tạo ra từ trường quay khi có dòng điện xoay chiều chạy qua.

• Dây quấn được cách điện theo cấp F hoặc H, chịu nhiệt và thích hợp cho vận hành liên tục.

Rôto (Rotor)

• Cấu tạo dạng lồng sóc, làm bằng thép ghép lá và thanh dẫn nhôm hoặc đồng.

• Khi chịu tác động của từ trường stato, rôto quay theo và tạo mô-men xoắn.

• Được cân bằng động chính xác, giúp quay êm và hạn chế rung động.

Trục động cơ (Motor shaft)

• Làm bằng thép hợp kim hoặc inox, nối đồng trục với trục bơm.

• Có nhiệm vụ truyền mô-men xoắn từ rôto sang cánh bơm, đảm bảo vận hành ổn định.

Vỏ động cơ (Motor housing)

• Chế tạo từ gang hoặc nhôm đúc, bên ngoài phủ sơn tĩnh điện chống gỉ.

• Bảo vệ toàn bộ cuộn dây và rôto bên trong.

• Đạt chuẩn IP54 – IP55, chống bụi và chống nước khi làm việc ngoài trời hoặc môi trường ẩm.

Ổ bi (Bearings)

• Sử dụng bạc đạn chất lượng cao như NSK, SKF.

• Giữ trục quay ổn định, giảm ma sát và tăng tuổi thọ.

• Được bôi trơn bằng mỡ chịu nhiệt để đảm bảo hoạt động 24/7.

Quạt làm mát (Cooling fan)

• Lắp ở đuôi động cơ, tạo luồng gió cưỡng bức làm mát khi bơm vận hành lâu dài.

• Hạn chế hiện tượng quá nhiệt, bảo vệ cuộn dây và bạc đạn.

Nắp che và hộp cực điện (End shields & Terminal box)

• Nắp che: giữ ổ bi, bảo vệ chống bụi và dị vật lọt vào động cơ.

• Hộp cực điện: nơi đấu nối nguồn điện, có gioăng cao su chống nước và bụi, đảm bảo an toàn khi vận hành.

Động cơ của bơm ly tâm trục đứng ISG80-250, IRG80-250 bao gồm các bộ phận chính: stato, rôto, trục động cơ, vỏ động cơ, ổ bi, quạt làm mát, nắp che và hộp cực điện. Sự phối hợp đồng bộ của các chi tiết này giúp động cơ truyền động mạnh mẽ, vận hành ổn định, hiệu suất cao và tuổi thọ bền lâu.

Những ưu điểm vượt trội của bơm ly tâm trục đứng model ISG80-250, IRG80-250

Bơm ly tâm trục đứng ISG80-250, IRG80-250 là dòng bơm inline hiện đại, được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ sở hữu nhiều ưu điểm vượt trội cả về thiết kế, hiệu suất lẫn độ bền.

1. Thiết kế gọn gàng, tiết kiệm không gian

• Cấu trúc trục đứng inline, cửa hút – xả đồng trục, giúp dễ dàng lắp trực tiếp vào hệ thống đường ống.

• Tiết kiệm diện tích sàn, phù hợp với phòng máy tầng hầm hoặc khu vực kỹ thuật chật hẹp.

• Dễ dàng lắp đặt song song nhiều bơm trong cùng một trạm bơm.

2. Hiệu suất thủy lực cao

• Cánh bơm thiết kế theo nguyên lý thủy lực chuẩn, tạo cột áp lớn và lưu lượng ổn định.

• Giảm tổn thất áp lực nhờ dòng chảy đi thẳng, không bị đổi hướng gắt như bơm trục ngang.

• Vận hành trong vùng hiệu suất tối ưu (BEP), tiết kiệm năng lượng.

3. Vận hành êm ái, độ tin cậy cao

• Vòng bi chất lượng cao, trục bơm đồng trục với động cơ, giảm rung lắc và tiếng ồn.

• Làm việc liên tục 24/7 trong các hệ thống công nghiệp mà vẫn giữ độ bền ổn định.

• Ít xảy ra sự cố, giảm chi phí bảo trì.

4. Đa dạng vật liệu chế tạo

• Gang đúc: phù hợp cấp nước sạch, HVAC, tưới tiêu.

• Inox 304/316: chống ăn mòn, thích hợp cho ngành thực phẩm, dược phẩm, hóa chất, nước nóng.

• Phớt cơ khí và vòng bi cao cấp, chịu nhiệt, chịu áp lực, đảm bảo kín khít và tuổi thọ lâu dài.

Những ưu điểm vượt trội của bơm ly tâm trục đứng model ISG80-250, IRG80-250 là: thiết kế gọn gàng, hiệu suất cao, vận hành êm ái, độ bền lớn, vật liệu đa dạng, ứng dụng rộng rãi và dễ bảo trì. Nhờ đó, dòng bơm này được coi là giải pháp tối ưu cho nhiều hệ thống công nghiệp và dân dụng, từ cấp nước, HVAC, thực phẩm đến xử lý nước thải.

Thông số kỹ thuật và kích thước bơm model ISG80-250

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-250

Đường cong hiệu suất bơm model ISG80-250

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-250

Phụ kiện và kích thước lắp đặt bơm model ISG80-250

Phương thức lắp đặt bơm model ISG80-250
