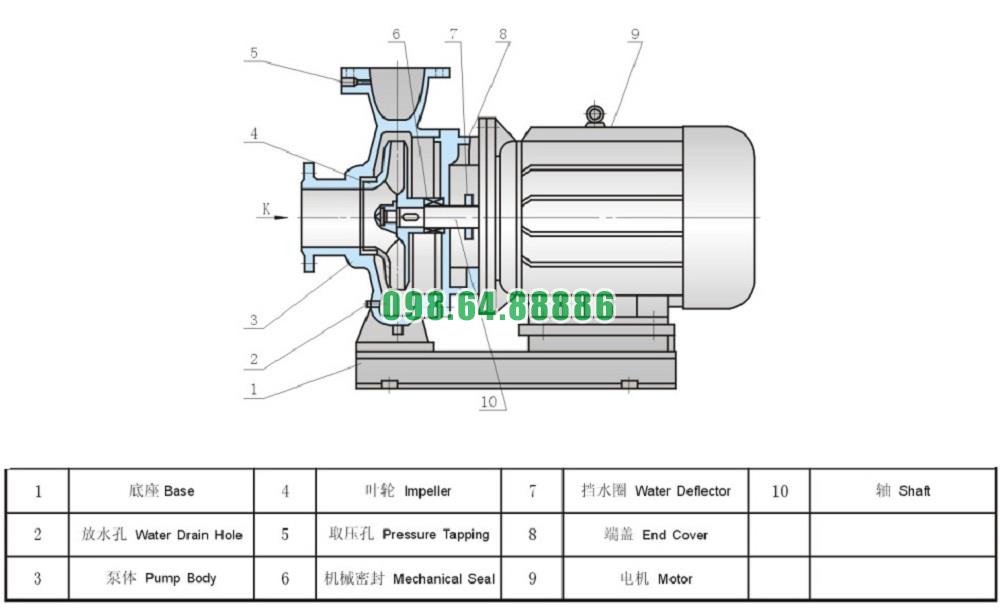

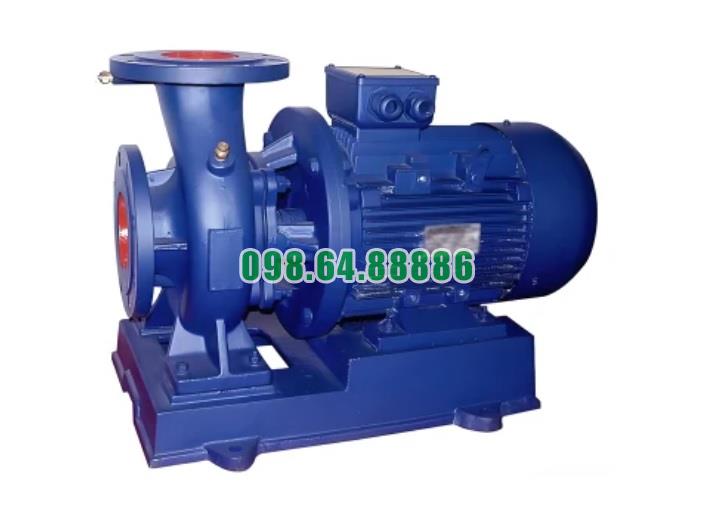

Bơm nước nằm ngang SLW100-ISW100-125-I bao gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác
Bơm nước nằm ngang SLW100-ISW100-125-I bao gồm các bộ phận cơ bản và quan trọng sau đây, mỗi bộ phận có vai trò cụ thể để đảm bảo bơm hoạt động hiệu quả, bền bỉ và ổn định trong suốt thời gian sử dụng:
1. Thân máy (Pump Casing):
- Chức năng: Thân máy của bơm là bộ phận chính chịu trách nhiệm chứa các bộ phận nội bộ của bơm như cánh quạt, trục và các bộ phận khác. Thân máy được thiết kế chắc chắn để chịu áp lực và lực tác động khi bơm hoạt động.
- Vật liệu: Thường được làm từ vật liệu gang, thép hoặc thép không gỉ tùy thuộc vào ứng dụng và yêu cầu về độ bền cũng như khả năng chống ăn mòn.
- Lợi ích: Thân máy có vai trò bảo vệ các bộ phận bên trong và giúp duy trì sự ổn định của toàn bộ bơm trong quá trình vận hành. Nó cũng giúp ngăn ngừa rò rỉ chất lỏng và đảm bảo hiệu suất làm việc cao.
2. Cánh quạt (Impeller):
- Chức năng: Cánh quạt là bộ phận chính của bơm, có nhiệm vụ tạo ra lực ly tâm để đẩy chất lỏng ra khỏi bơm. Cánh quạt chuyển động quay khi động cơ truyền lực, giúp chất lỏng đi vào bơm qua đầu hút và đẩy ra qua đầu xả.
- Vật liệu: Cánh quạt thường được làm từ kim loại, nhựa hoặc các hợp kim chống mài mòn, tùy thuộc vào môi trường và loại chất lỏng bơm.
- Lợi ích: Cánh quạt có thiết kế tối ưu giúp tăng hiệu suất bơm, giảm tổn thất năng lượng và tạo ra lưu lượng chất lỏng lớn, đồng thời giúp bơm hoạt động êm ái, ít bị rung động.
3. Vỏ bơm (Pump Shell / Volute):
- Chức năng: Vỏ bơm có vai trò bao quanh cánh quạt, giúp hướng dòng chảy chất lỏng vào đúng hướng và thoát ra qua cửa xả. Vỏ bơm giúp kiểm soát sự phân phối áp suất trong quá trình vận hành.
- Vật liệu: Tương tự như thân máy, vỏ bơm thường được làm từ vật liệu gang, thép hoặc các hợp kim có khả năng chịu mài mòn và ăn mòn tốt.
- Lợi ích: Vỏ bơm giúp bảo vệ các bộ phận bên trong khỏi sự mài mòn và hư hỏng do tác động của chất lỏng. Đồng thời, vỏ bơm giúp tối ưu hóa quá trình truyền động và lưu lượng của chất lỏng.
4. Phốt cơ khí (Mechanical Seal):
- Chức năng: Phốt cơ khí có nhiệm vụ ngăn chặn sự rò rỉ của chất lỏng ra ngoài bơm, đồng thời ngăn ngừa bụi bẩn và các tạp chất xâm nhập vào bên trong bơm. Phốt cơ khí còn giúp giảm ma sát giữa các bộ phận chuyển động của bơm.
- Vật liệu: Phốt cơ khí thường được làm từ các vật liệu chịu mài mòn và ăn mòn như carbon, ceramic, hoặc các hợp kim đặc biệt.
- Lợi ích: Phốt cơ khí giúp duy trì hiệu suất bơm ổn định, tránh tình trạng rò rỉ chất lỏng và giảm thiểu sự ăn mòn của các bộ phận khác trong bơm. Điều này giúp kéo dài tuổi thọ của bơm và giảm chi phí bảo trì.
5. Trục bơm (Shaft):
- Chức năng: Trục bơm là bộ phận truyền động chính, kết nối động cơ với cánh quạt. Trục này quay cùng với động cơ, tạo ra chuyển động cho cánh quạt và đẩy chất lỏng qua bơm.
- Vật liệu: Trục bơm thường được làm từ thép hợp kim có độ bền cao, chịu được sự uốn cong và mài mòn.
- Lợi ích: Trục bơm giúp truyền động hiệu quả và ổn định từ động cơ đến cánh quạt, đảm bảo bơm hoạt động trơn tru và đạt hiệu suất tối ưu.
6. Vòng bi (Bearings):
- Chức năng: Vòng bi hỗ trợ trục bơm quay một cách mượt mà, giảm ma sát và chịu lực tác động trong quá trình vận hành.
- Vật liệu: Vòng bi có thể làm từ thép không gỉ hoặc hợp kim đặc biệt để chống lại mài mòn và độ ẩm trong môi trường hoạt động.
- Lợi ích: Vòng bi giúp giảm thiểu độ rung và tiếng ồn, đồng thời giúp duy trì hiệu suất vận hành ổn định và tăng độ bền cho trục và các bộ phận liên quan.
7. Bộ phận xả (Discharge Nozzle):
- Chức năng: Đây là nơi chất lỏng được đẩy ra khỏi bơm sau khi được cánh quạt xử lý. Bộ phận này được thiết kế để đảm bảo dòng chảy mạnh mẽ và không bị cản trở.
- Vật liệu: Bộ phận xả thường được làm từ vật liệu tương tự như thân máy và vỏ bơm để đảm bảo độ bền và khả năng chống ăn mòn.
- Lợi ích: Bộ phận xả giúp điều hướng chất lỏng ra ngoài một cách hiệu quả, duy trì áp suất và lưu lượng ổn định.
8. Chốt điều chỉnh (Suction and Discharge Valves):
- Chức năng: Các van điều chỉnh lưu lượng và áp suất giúp điều khiển dòng chất lỏng vào và ra khỏi bơm. Các van này giúp kiểm soát dòng chảy, đảm bảo áp suất và lưu lượng ổn định trong hệ thống.
- Lợi ích: Chúng giúp tối ưu hóa hiệu suất của bơm và ngăn ngừa sự cố do quá áp hoặc quá tải.
9. Nút thông gió (Air Vent):
- Chức năng: Nút thông gió giúp bơm không bị kẹt khí trong quá trình vận hành, đặc biệt khi bơm chất lỏng vào hệ thống.
- Lợi ích: Giúp duy trì lưu lượng và áp suất chính xác trong bơm, đảm bảo hiệu suất và hoạt động ổn định.
10. Các bộ phận phụ khác:
- Chốt bảo vệ (Protective Caps): Được lắp vào các bộ phận để bảo vệ chúng khỏi bụi bẩn và các yếu tố môi trường.
- Gioăng (Gaskets): Dùng để ngăn ngừa rò rỉ chất lỏng giữa các bộ phận của bơm, như giữa thân máy và vỏ.
Bơm nước trục ngang SLW100-ISW100-125-I bao gồm nhiều bộ phận quan trọng như thân máy, cánh quạt, vỏ bơm, phốt cơ khí, trục bơm, và các bộ phận khác giúp đảm bảo bơm hoạt động hiệu quả và bền bỉ. Mỗi bộ phận đều có vai trò riêng, từ việc bảo vệ bơm khỏi sự rò rỉ, đến việc duy trì hiệu suất làm việc ổn định và tối ưu hóa khả năng đẩy nước
Bơm nước nằm ngang SLW100-ISW100-125-I dùng để xử lý nước sạch và các chất lỏng tương tự như nước về tính chất lý hóa
Bơm nước nằm ngang SLW100-ISW100-125-I là loại bơm ly tâm được thiết kế để xử lý nước sạch và các chất lỏng có tính chất lý hóa tương tự như nước. Bơm này có thể được ứng dụng trong nhiều lĩnh vực khác nhau, đặc biệt là những ngành yêu cầu xử lý chất lỏng có tính chất gần như nước sạch, không có tính ăn mòn mạnh, không chứa các hạt cặn lớn hoặc các chất gây hại cho các thiết bị.
Dưới đây là các lĩnh vực cụ thể mà bơm này thường được ứng dụng:
1. Cấp nước sinh hoạt và nước thải
- Cấp nước sinh hoạt: Bơm SLW100-ISW100-125-I thường được sử dụng trong các hệ thống cấp nước cho đô thị, khu dân cư, các công trình dân dụng và công nghiệp. Nước sạch từ các trạm bơm sẽ được bơm vào các đường ống cấp nước, phục vụ nhu cầu sinh hoạt hàng ngày.
- Xử lý nước thải: Bơm này cũng có thể được sử dụng trong các trạm xử lý nước thải của các khu dân cư hoặc nhà máy. Tuy nhiên, điều kiện chất lỏng phải tương tự như nước sạch, không có chứa các chất ăn mòn hay các tạp chất có hại đến các bộ phận của bơm.
2. Ngành công nghiệp thực phẩm và nước giải khát
- Xử lý nước cho công nghiệp thực phẩm: Trong các nhà máy chế biến thực phẩm và nước giải khát, bơm SLW100-ISW100-125-I được sử dụng để cung cấp nước sạch trong các quy trình sản xuất. Nước có thể được sử dụng trong quá trình rửa, pha chế, làm mát hoặc đóng gói sản phẩm.
- Hệ thống cấp nước sạch: Bơm này cung cấp nước sạch trong các quy trình chế biến thực phẩm, đảm bảo vệ sinh an toàn thực phẩm, không làm ảnh hưởng đến chất lượng của sản phẩm.
3. Cấp nước trong ngành dược phẩm
- Cung cấp nước cho sản xuất dược phẩm: Trong ngành dược phẩm, nước tinh khiết hoặc nước sạch là yếu tố quan trọng trong sản xuất thuốc và chế phẩm y tế. Bơm SLW100-ISW100-125-I có thể sử dụng để cung cấp nước cho các thiết bị, máy móc hoặc cho quá trình làm sạch trong nhà máy sản xuất dược phẩm.
- Xử lý nước cho hệ thống rửa và vệ sinh: Bơm này cũng có thể được sử dụng để vận chuyển nước phục vụ cho công tác vệ sinh, rửa chai lọ, thiết bị trong các nhà máy dược phẩm.
4. Công nghiệp hóa chất và chế biến
- Chế biến và sản xuất hóa chất: Bơm SLW100-ISW100-125-I có thể được dùng trong các ngành công nghiệp chế biến hóa chất, đặc biệt là các hóa chất có tính chất tương tự nước sạch, không quá ăn mòn hoặc chứa tạp chất khó xử lý. Bơm này có thể được sử dụng để cấp nước hoặc vận chuyển các chất lỏng ít độc hại trong các quy trình sản xuất.
- Xử lý nước trong công nghiệp hóa chất: Bơm cũng có thể sử dụng trong các quy trình xử lý nước thải trong ngành hóa chất, nơi nước cần được xử lý và tái sử dụng trong các quy trình công nghiệp.
5. Ngành công nghiệp giấy và dệt may
- Cung cấp nước cho quy trình sản xuất giấy: Nước sạch là yếu tố quan trọng trong ngành sản xuất giấy, đặc biệt trong các giai đoạn như làm mát, tẩy rửa và pha trộn hóa chất. Bơm SLW100-ISW100-125-I giúp cung cấp nước ổn định cho các thiết bị và hệ thống trong nhà máy giấy.
- Dệt may: Trong ngành dệt may, bơm này có thể được sử dụng để cấp nước cho quá trình nhuộm vải, giặt sợi hoặc làm mát các thiết bị trong dây chuyền sản xuất.
6. Nông nghiệp và thủy sản
- Cung cấp nước cho nông nghiệp: Bơm này có thể được sử dụng trong các hệ thống tưới tiêu nông nghiệp, cung cấp nước cho cây trồng hoặc cho các hệ thống kiểm soát khí hậu trong các nhà kính.
- Nuôi trồng thủy sản: Trong các trang trại nuôi trồng thủy sản, bơm SLW100-ISW100-125-I có thể cung cấp nước sạch cho các ao nuôi, đặc biệt là trong các khu vực nuôi trồng thủy sản yêu cầu nước có chất lượng tốt và ổn định.
7. Các hệ thống làm mát và điều hòa
- Hệ thống làm mát công nghiệp: Bơm này có thể được ứng dụng trong các hệ thống làm mát công nghiệp, nơi nước sạch được bơm qua các tháp giải nhiệt hoặc các hệ thống làm mát để duy trì nhiệt độ ổn định cho các máy móc và thiết bị.
- Điều hòa không khí: Bơm này cũng có thể được sử dụng trong các hệ thống điều hòa không khí công nghiệp, nơi cần cung cấp nước để làm mát không khí hoặc duy trì các điều kiện môi trường phù hợp trong các tòa nhà văn phòng, khách sạn hoặc trung tâm thương mại
Điều kiện làm việc bơm nước nằm ngang SLW100-ISW100-125-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

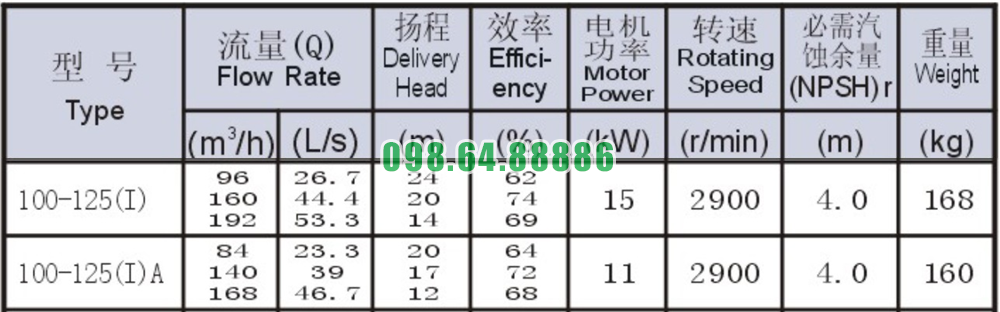

Bảng thông số kỹ thuật bơm nước nằm ngang SLW100-ISW100-125-I

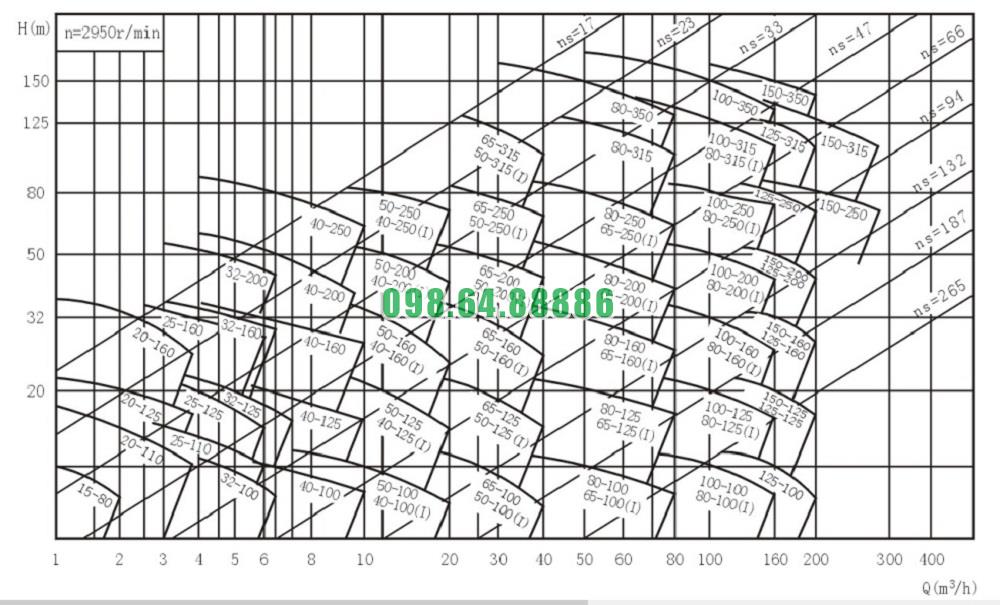

Đường cong hiệu suất bơm nước nằm ngang SLW100-ISW100-125-I

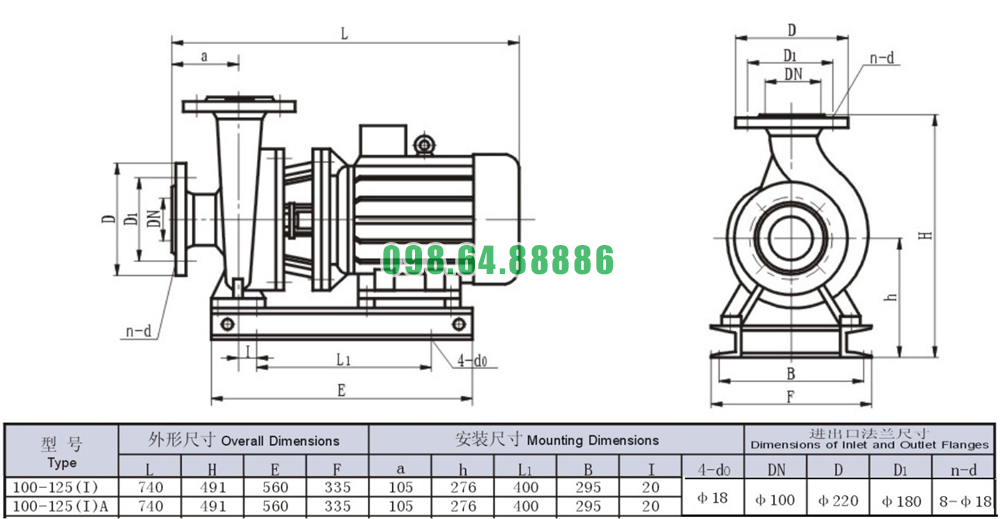

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW100-ISW100-125-I
