Bơm dầu truyền nhiệt RY50-32-250 được thiết kế theo hướng gọn, đơn giản và thuận tiện khi bố trí trong hệ thống dầu tải nhiệt công nghiệp. Dòng RY sử dụng kết cấu đỡ một phía, cửa hút theo hướng trục, cửa xả hướng tâm theo phương thẳng đứng, đồng thời bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
RY50-32-250 được lắp cùng động cơ trên một bệ máy thống nhất. Cách bố trí này giúp cụm thiết bị có kết cấu tập trung, hạn chế việc phải bố trí nhiều bộ phận truyền động rời rạc.
Khi lắp đặt, toàn bộ cụm bơm – động cơ được đặt lên móng, cân bằng bệ máy rồi mới siết chặt bu lông cố định.
Cửa hút của RY50-32-250 được bố trí theo hướng trục. Với đường kính danh nghĩa 50 mm, đường ống hút có thể kết nối trực tiếp vào đầu bơm.
Cách bố trí này giúp tuyến ống hút tương đối thẳng, thuận tiện khi sắp xếp bơm trong phòng máy hoặc khu vực có không gian hạn chế.
Cửa xả của bơm được bố trí hướng tâm theo phương thẳng đứng. Ở RY50-32-250, đường kính danh nghĩa cửa xả là 32 mm.
Việc đưa đường ống xả lên phía trên giúp giảm nhu cầu mở rộng không gian lắp đặt theo chiều ngang, đặc biệt hữu ích trong khu vực có nhiều máy móc và đường ống.
Một yếu tố quan trọng giúp RY50-32-250 có kiểu dáng gọn là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Theo nhà sản xuất, thiết kế này giúp cụm bơm có kết cấu gọn, đơn giản và giảm chi phí vận hành.
Không cần bố trí thêm đường nước làm mát cũng giúp giảm số lượng thiết bị và đường ống xung quanh bơm.
Động cơ và trục bơm được kết nối bằng khớp nối mềm kiểu ba chấu.
Khớp nối được bố trí trực tiếp giữa bơm và động cơ trên cùng bệ máy, giúp hệ truyền động có cấu trúc thẳng, dễ bố trí và thuận tiện cho quá trình kiểm tra.
Kiểu dáng nhỏ gọn không có nghĩa là lắp bơm quá sát các thiết bị khác. Nhà sản xuất yêu cầu khu vực lắp đặt vẫn phải có đủ không gian để kiểm tra, tháo lắp và bảo dưỡng.
Đường ống hút và đường ống đẩy cũng phải có giá đỡ độc lập, không để trọng lượng đường ống tác động trực tiếp lên thân bơm.
Kiểu dáng nhỏ gọn của Bơm dầu truyền nhiệt RY50-32-250 giúp tối ưu không gian lắp đặt nhờ bơm và động cơ được bố trí trên cùng bệ máy, cửa hút hướng trục, cửa xả hướng lên và cơ chế tản nhiệt tự nhiên không cần hệ thống nước làm mát riêng.
Thiết kế này giúp RY50-32-250 thuận tiện khi bố trí trong các hệ thống dầu truyền nhiệt có không gian hạn chế, đồng thời vẫn bảo đảm khả năng tiếp cận để kiểm tra và bảo dưỡng định kỳ.
Cách vận hành Bơm dầu truyền nhiệt RY50-32-250 ở dải tốc độ 2900 vòng một phút cần bảo đảm bơm được mồi đầy dầu, quay đúng chiều, gia nhiệt sơ bộ và điều chỉnh lưu lượng bằng van xả. Theo bảng thông số của nhà sản xuất, RY50-32-250 làm việc ở tốc độ khoảng 2.900 vòng/phút, sử dụng động cơ 11 kW.
Trước khi khởi động, cần kiểm tra bu lông, động cơ, khớp nối và các mối nối đường ống. Sau đó quay khớp nối bằng tay để chắc chắn trục và bánh công tác quay nhẹ, không có tiếng cọ xát hoặc hiện tượng kẹt.
Thân bơm phải được mồi đầy dầu truyền nhiệt và xả hết không khí trước khi động cơ được đưa lên tốc độ làm việc.
Nếu RY50-32-250 vận hành với dầu nóng, cần gia nhiệt thân bơm trước khi khởi động.
Nhà sản xuất quy định:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không quá 40°C.
Tốc độ tăng nhiệt không quá 50°C/giờ.
Trong quá trình gia nhiệt, nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt, sau đó siết lại.
Việc này đặc biệt quan trọng trước khi cụm rôto quay ổn định ở khoảng 2.900 vòng/phút.
Trước khi vận hành liên tục, cần kiểm tra chiều quay của động cơ.
Khi quan sát từ phía khớp nối, trục RY50-32-250 phải quay theo chiều kim đồng hồ.
Nếu quay sai chiều, dù động cơ đạt 2.900 vòng/phút, bơm vẫn có thể không tạo được lưu lượng và cột áp đúng yêu cầu.
Trước khi khởi động động cơ:
Mở hoàn toàn van hút → đóng van xả → khởi động động cơ.
Cách khởi động này giúp giảm tải ban đầu cho bơm. Tuy nhiên, không được để RY50-32-250 chạy với van xả đóng quá 3 phút.
Sau khi động cơ khởi động, cần chờ cụm bơm đạt tốc độ làm việc ổn định khoảng 2.900 vòng/phút và theo dõi đồng hồ áp suất cửa xả.
Khi tốc độ và áp suất đã ổn định, mở từ từ van xả để đưa lưu lượng về điểm làm việc yêu cầu.
Không nên điều chỉnh lưu lượng bằng van hút vì có thể gây xâm thực và làm RY50-32-250 vận hành không ổn định.
Ở tốc độ quay cao, độ rung của cụm rôto cần được kiểm soát chặt chẽ.
Theo hướng dẫn dòng RY, biên độ rung trong quá trình khởi động không được vượt quá 0,06 mm. Nếu xuất hiện rung bất thường phải kiểm tra ngay.
Các nguyên nhân thường gây rung gồm lệch tâm giữa bơm và động cơ, ổ bi hỏng, tải trọng đường ống tác động lên bơm hoặc có không khí trong đường ống.
Khi RY50-32-250 đã duy trì tốc độ 2.900 vòng/phút, lưu lượng cần nằm trong vùng làm việc phù hợp.
Nhà sản xuất quy định không vận hành bơm dưới 30% lưu lượng thiết kế. Nếu hệ thống cần lưu lượng thấp hơn, nên bố trí đường hồi bypass để bảo đảm luôn có đủ dầu đi qua bơm.
Việc duy trì lưu lượng phù hợp giúp bánh công tác làm việc ổn định và hạn chế điều kiện vận hành bất lợi.
Khi chạy liên tục ở khoảng 2.900 vòng/phút, cần thường xuyên kiểm tra:
áp suất cửa xả;
lưu lượng dầu;
độ rung;
nhiệt độ ổ trục;
nhiệt độ thân bơm;
tiếng ồn bất thường.
Nếu phát hiện tiếng ồn bất thường, tài liệu yêu cầu dừng bơm để kiểm tra.
Đối với dầu nóng, chỉ nên dừng RY50-32-250 khi nhiệt độ môi chất đã giảm xuống dưới 100°C.
Trình tự dừng:
Giảm nhiệt độ dầu → đóng từ từ van xả → dừng động cơ → để rôto giảm tốc tự nhiên.
Không nên hãm rôto đột ngột.
Cách vận hành Bơm dầu truyền nhiệt RY50-32-250 ở dải tốc độ 2900 vòng một phút cần thực hiện đúng trình tự từ mồi dầu, gia nhiệt sơ bộ, kiểm tra chiều quay đến khởi động và điều chỉnh van xả. Khi bơm đạt khoảng 2.900 vòng/phút, cần duy trì lưu lượng phù hợp và thường xuyên theo dõi áp suất, độ rung, nhiệt độ ổ trục.
Vận hành đúng các bước này giúp RY50-32-250 duy trì tốc độ quay ổn định, tạo dòng dầu liên tục và hạn chế rung, nóng ổ bi hoặc các sự cố trong quá trình làm việc.

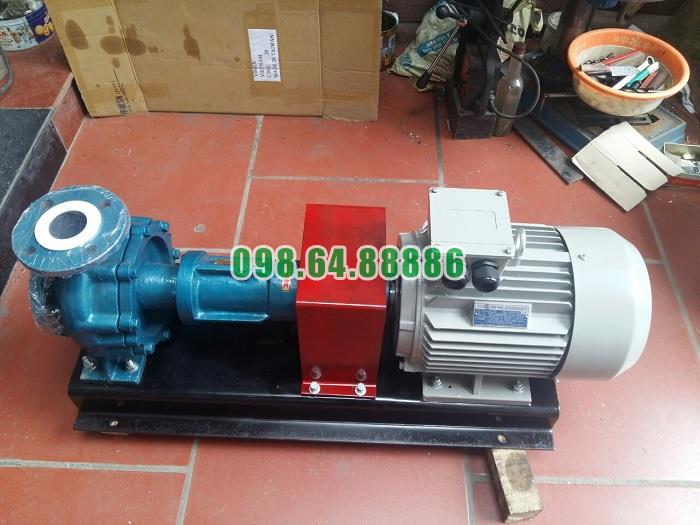

Bơm tuần hoàn dầu gia nhiệt RY50-32-250 lưu lượng 18 m3/h, công suất 11 kW, cột áp 70 m
