Vai trò của Bơm dầu truyền nhiệt RY80-50-250 trong ngành chế biến gỗ tập trung vào nhiệm vụ tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Ngành chế biến gỗ nằm trong phạm vi ứng dụng của dòng bơm RY, đặc biệt tại những dây chuyền cần vận chuyển dầu nóng liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 phù hợp với các vòng tuần hoàn dầu nóng có lưu lượng tương đối lớn và trở lực hệ thống tương ứng.
Trong hệ thống gia nhiệt của nhà máy chế biến gỗ, RY80-50-250 đảm nhiệm việc đưa dầu tải nhiệt đã được gia nhiệt đến thiết bị cần sử dụng nhiệt, sau đó đưa dầu quay trở lại nguồn gia nhiệt.
Chu trình cơ bản có thể hiểu:
Nguồn gia nhiệt → RY80-50-250 → thiết bị sử dụng nhiệt → đường dầu hồi → nguồn gia nhiệt.
Bơm không trực tiếp tạo nhiệt. Nhiệm vụ chính là duy trì dòng dầu nóng liên tục để nhiệt lượng được vận chuyển từ nguồn nhiệt tới khu vực sản xuất.
Tại điểm làm việc đang xét, Bơm dầu truyền nhiệt RY80-50-250 đạt lưu lượng 60 m³/h.
Lưu lượng này cho phép một lượng dầu tải nhiệt tương đối lớn liên tục đi qua mạng đường ống. Đối với dây chuyền chế biến gỗ sử dụng hệ thống gia nhiệt tập trung, việc duy trì lưu lượng ổn định giúp quá trình vận chuyển nhiệt diễn ra liên tục hơn.
Nếu một hệ thống có nhiều thiết bị cùng sử dụng dầu tải nhiệt, khả năng tuần hoàn ổn định của bơm là yếu tố quan trọng để duy trì dòng dầu qua toàn bộ mạng.
Dầu tải nhiệt phải đi qua đường ống, van, co cút và các thiết bị trên vòng tuần hoàn. Những thành phần này đều tạo ra tổn thất áp suất.
Cột áp 72 m của RY80-50-250 cung cấp năng lượng để dầu vượt qua những trở lực đó và tiếp tục quay trở lại nguồn nhiệt.
Điều này đặc biệt quan trọng với hệ thống có đường ống tương đối dài hoặc nhiều vị trí sử dụng nhiệt. Khi tổng trở lực phù hợp với đường đặc tính bơm, RY80-50-250 có thể duy trì điểm làm việc gần 60 m³/h – 72 m.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất theo phạm vi của dòng bơm không vượt quá 350°C.
Đây là đặc điểm quan trọng đối với các hệ thống gia nhiệt công nghiệp trong ngành chế biến gỗ, nơi bơm phải duy trì tuần hoàn dầu nóng trong thời gian dài.
Tuy nhiên, mức 350°C là giới hạn nhiệt độ môi chất của dòng bơm, không phải nhiệt độ vận hành bắt buộc của dây chuyền chế biến gỗ. Nhiệt độ thực tế cần được xác định theo loại dầu tải nhiệt và yêu cầu công nghệ của hệ thống.
RY80-50-250 sử dụng động cơ 22 kW truyền chuyển động qua khớp nối mềm tới trục bơm.
Khi bánh công tác quay ở khoảng 2.900 vòng/phút, dầu tải nhiệt nhận năng lượng và được đưa vào đường ống.

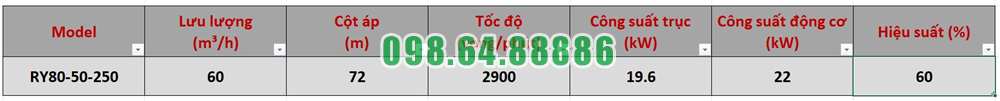

Tại điểm 60 m³/h – 72 m, công suất trên trục khoảng 19,6 kW. Động cơ 22 kW cung cấp công suất cần thiết để duy trì khả năng truyền động cho bơm tại điểm làm việc này.
Một đặc điểm của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Trong nhà máy chế biến gỗ, điều này giúp giảm nhu cầu bố trí thêm một mạch nước làm mát riêng cho cụm bơm. Nhờ đó, hệ thống phụ trợ quanh RY80-50-250 có thể gọn hơn và giảm số đường ống cần kiểm tra, vận hành và bảo dưỡng.
Đây là lợi thế thực tế đối với các dây chuyền công nghiệp cần hoạt động liên tục.
Vai trò quan trọng nhất của Bơm dầu truyền nhiệt RY80-50-250 trong ngành chế biến gỗ là duy trì sự liên tục của dòng dầu tải nhiệt.
Khi bơm vận hành ổn định, dầu nóng được đưa đều từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt. Sau khi truyền một phần năng lượng, dầu quay trở lại để tiếp tục được gia nhiệt.
Nhờ đó, hệ thống có điều kiện duy trì quá trình cấp nhiệt liên tục thay vì phụ thuộc vào sự lưu chuyển tự nhiên của dầu.
Khi RY80-50-250 làm việc với dầu nóng, bơm cần được gia nhiệt sơ bộ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Trong quá trình vận hành cần theo dõi lưu lượng, áp suất cửa xả, độ rung, nhiệt độ thân bơm và nhiệt độ ổ trục.
Dòng RY cũng không nên hoạt động kéo dài dưới 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp, cần xem xét đường hồi bypass hoặc lựa chọn bơm phù hợp hơn.
Tài liệu của dòng RY xác nhận ứng dụng trong ngành chế biến gỗ, nhưng không mô tả cụ thể từng thiết bị hoặc từng công đoạn sản xuất.
Vì vậy, cách hiểu phù hợp nhất là RY80-50-250 phục vụ mạch tuần hoàn dầu tải nhiệt của hệ thống gia nhiệt, thay vì khẳng định bơm trực tiếp các chất lỏng hoặc nguyên liệu khác trong quá trình chế biến gỗ.
Môi chất qua bơm vẫn cần đáp ứng điều kiện: nhiệt độ cao trong giới hạn cho phép, tính ăn mòn yếu và không chứa hạt rắn.
Vai trò của Bơm dầu truyền nhiệt RY80-50-250 trong ngành chế biến gỗ chủ yếu là duy trì vòng tuần hoàn dầu tải nhiệt liên tục, đưa nhiệt từ nguồn gia nhiệt tới các thiết bị sử dụng nhiệt trong dây chuyền.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 có khả năng vận chuyển lượng dầu tương đối lớn và tạo đủ năng lượng để dầu vượt qua trở lực của hệ thống phù hợp.
Điểm nổi bật của model này là khả năng làm việc với dầu tải nhiệt nhiệt độ cao, duy trì lưu lượng – cột áp ổn định và sử dụng cơ chế tản nhiệt tự nhiên, từ đó hỗ trợ hệ thống gia nhiệt trong ngành chế biến gỗ vận hành liên tục và ổn định

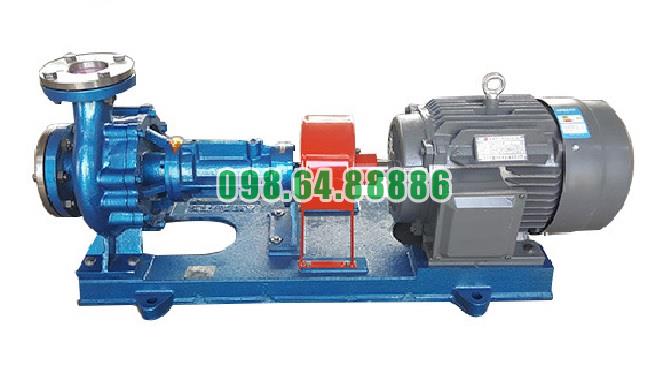

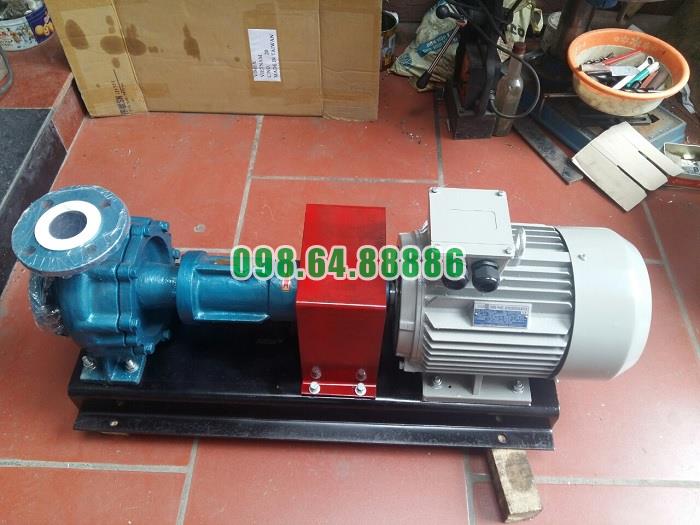

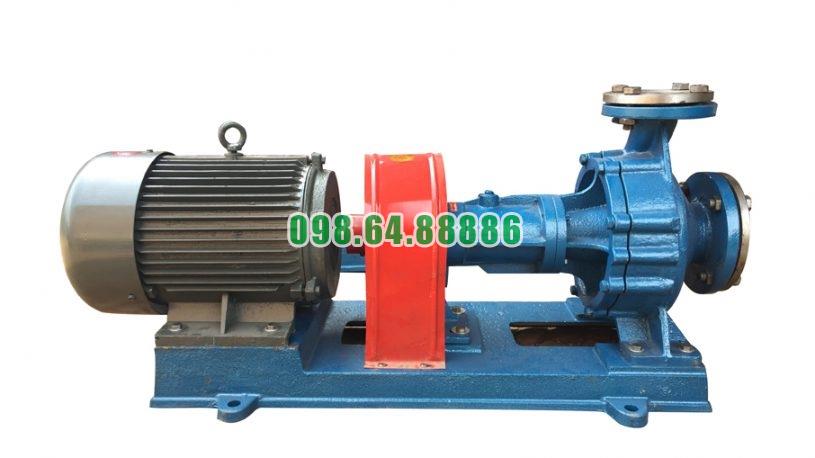

Bơm dầu truyền nhiệt RY80-50-250 được thiết kế chuyên cho nhiệm vụ tuần hoàn dầu nóng trong hệ thống nhiệt công nghiệp. Cấu tạo của bơm tập trung vào các cụm chính gồm thân bơm, bánh công tác, trục, ổ bi, bộ làm kín, giá đỡ và hệ thống truyền động.
Ở điểm làm việc đang xét, RY80-50-250 đạt lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và sử dụng động cơ 22 kW.
Cụm thân của RY80-50-250 gồm thân bơm và nắp bơm. Đây là phần chứa bánh công tác và tạo không gian để dầu tải nhiệt đi qua.
Cửa hút được bố trí theo hướng trục, còn cửa xả theo hướng tâm và phương thẳng đứng. Dầu nóng từ hệ thống đi vào cửa hút, tiếp cận bánh công tác rồi được đưa ra cửa xả sau khi nhận năng lượng.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu tải nhiệt.
Khi trục quay ở tốc độ 2.900 vòng/phút, bánh công tác đưa dầu từ khu vực gần tâm ra phía ngoài, làm tăng năng lượng của dòng dầu trước khi môi chất đi vào cửa xả.
Bánh công tác được lắp trên trục và cố định bằng đai ốc hãm bánh công tác. Bánh công tác, trục và đai ốc tạo thành cụm rôto chính của bơm.
Trục bơm nằm ở trung tâm của hệ thống quay. Trục nhận mô-men từ động cơ thông qua khớp nối mềm rồi truyền chuyển động tới bánh công tác.
Ở điểm vận hành 60 m³/h – 72 m, công suất trên trục khoảng 19,6 kW.
Do trục phải quay liên tục ở tốc độ cao, độ đồng tâm giữa bơm và động cơ rất quan trọng. Khi lắp đặt, sai lệch tại vành ngoài khớp nối được yêu cầu không vượt quá 0,1 mm, còn khoảng cách giữa hai đầu trục khoảng 2–3 mm.
RY80-50-250 có thân ổ trục chứa hai bộ vòng bi. Hai ổ bi đảm nhiệm nhiệm vụ đỡ và định vị rôto, giúp trục duy trì vị trí ổn định khi vận hành.
Một ổ bi nằm phía bánh công tác, ổ còn lại nằm về phía khớp nối.
Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang ổ trục để bôi trơn.
Việc duy trì lượng dầu bôi trơn phù hợp giúp giảm ma sát và hạn chế tình trạng ổ bi nóng quá mức trong quá trình vận hành.
Ổ bi phía khớp nối sử dụng mỡ ZFG-2 theo yêu cầu kỹ thuật. Lượng mỡ được nạp khoảng một nửa thể tích khoảng trống giữa ổ bi và vỏ ổ.
Cấu tạo này giúp cụm ổ trục thích ứng với chế độ làm việc liên tục của bơm trong hệ thống nhiệt.
Một bộ phận quan trọng trong cấu tạo RY80-50-250 là hệ thống làm kín.
Bơm sử dụng packing kết hợp với phớt dầu cao su chịu nhiệt. Packing được bố trí tại khu vực trục đi qua nắp bơm, giúp hạn chế dầu tải nhiệt rò ra ngoài.
Phớt dầu chịu nhiệt được bố trí trong cụm cơ khí phía ổ trục, hỗ trợ kiểm soát chất bôi trơn và bảo vệ khu vực vòng bi.
Đối với bơm dầu nóng, đây là cụm cần được kiểm tra thường xuyên vì chịu đồng thời ảnh hưởng của nhiệt độ và chuyển động quay của trục.
Bên trong cụm ổ trục còn có các chi tiết như ống dẫn dầu, vòng dầu và nắp chặn ổ trục.
Các bộ phận này liên quan đến việc tổ chức bôi trơn và bảo vệ hệ thống trục – vòng bi.
Nắp ổ trục cũng giúp hoàn thiện kết cấu của thân ổ trục và tạo điều kiện để tháo cụm trục, vòng bi khi cần bảo dưỡng.
RY80-50-250 sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm.
Giá đỡ liên kết phần thân bơm với cụm ổ trục và hỗ trợ duy trì vị trí của hệ thống quay.
Thiết kế này giúp cấu trúc bơm tương đối tập trung, phù hợp với việc bố trí trong các hệ thống dầu tải nhiệt công nghiệp.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và liên kết bằng khớp nối mềm kiểu ba chấu.
Khớp nối truyền mô-men từ động cơ tới trục bơm, nhưng vẫn tạo liên kết cơ khí thuận tiện cho việc tháo lắp và căn chỉnh.
Quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.
Một đặc điểm đáng chú ý trong cấu tạo RY80-50-250 là cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp giảm số lượng đường ống và thiết bị phụ trợ, đồng thời làm cụm bơm gọn hơn.
Đây là lợi thế trong hệ thống nhiệt công nghiệp vì bơm có thể làm việc với dầu tải nhiệt mà không cần bố trí thêm một mạch nước làm mát truyền thống cho cụm máy.
Cấu tạo chính của bơm có thể tóm tắt gồm:
Các chi tiết này kết hợp thành một hệ thống hoàn chỉnh, từ phần thủy lực đến phần truyền động và làm kín.
Trong hệ thống dầu tải nhiệt, RY80-50-250 phải liên tục tiếp nhận dầu nóng ở cửa hút, truyền năng lượng cho môi chất qua bánh công tác rồi đưa dầu trở lại đường ống công nghệ.
Dòng RY được thiết kế cho chất lỏng nhiệt độ cao, có tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ không vượt quá 350°C.
Do đó, cấu tạo của bơm tập trung vào ba yêu cầu chính: duy trì dòng dầu ổn định, giữ trục – rôto vận hành chính xác và kiểm soát rò rỉ trong điều kiện nhiệt độ cao.
Cấu tạo chi tiết của Bơm dầu truyền nhiệt RY80-50-250 trong hệ thống nhiệt công nghiệp xoay quanh cụm thân bơm – bánh công tác – trục – hai ổ bi – hệ thống làm kín – giá đỡ và khớp nối truyền động.
Bánh công tác đảm nhiệm tạo dòng dầu, trục truyền công suất, hai ổ bi định vị rôto, packing và phớt dầu kiểm soát rò rỉ, trong khi kết cấu đỡ một phía và tản nhiệt tự nhiên giúp cụm bơm gọn và phù hợp với hệ thống dầu nóng. Với cấu hình 60 m³/h, 72 m, 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 được thiết kế để đảm nhiệm hiệu quả nhiệm vụ tuần hoàn dầu tải nhiệt trong môi trường công nghiệp
