Máy bơm cánh khế 3RP-3 hoàn chỉnh được cấu thành từ nhiều chi tiết linh kiện cơ khí và truyền động phối hợp với nhau. Mỗi linh kiện giữ một vai trò riêng trong quá trình hút, dịch chuyển và đẩy chất lỏng. Với lưu lượng 1.8 m³/h, áp suất 0.6 MPa, tốc độ quay 1000 vòng/phút, đường kính kết nối 25–32 mm và công suất động cơ 1.1 kW, các chi tiết của Máy bơm cánh khế 3RP-3 cần được thiết kế chính xác, chắc chắn và đồng bộ.
Thân bơm là bộ phận chính tạo nên khung làm việc của Máy bơm cánh khế 3RP-3. Đây là nơi bố trí buồng bơm, cửa hút, cửa xả và các vị trí lắp ghép với nắp bơm, trục bơm, phớt làm kín.
Thân bơm cần có độ cứng vững cao để chịu được áp suất làm việc 0.6 MPa. Khi thân bơm ổn định, các chi tiết bên trong được giữ đúng vị trí, giúp máy vận hành đều và hạn chế rò rỉ.
Buồng bơm là không gian bên trong thân bơm, nơi chất lỏng được hút vào, giữ lại và đẩy ra ngoài. Buồng bơm của Máy bơm cánh khế 3RP-3 được thiết kế phù hợp với chuyển động quay của cánh khế.
Bề mặt buồng bơm cần nhẵn, kín và có khoảng hở hợp lý với cánh khế. Điều này giúp chất lỏng di chuyển ổn định, hạn chế bám dính và giảm nguy cơ kẹt cánh.
Cánh khế là linh kiện đặc trưng của Máy bơm cánh khế 3RP-3. Hai cánh khế quay đồng bộ trong buồng bơm, tạo các khoang chứa chất lỏng và đưa chất lỏng từ cửa hút sang cửa xả.
Cánh khế quay gần nhau nhưng không tiếp xúc trực tiếp, nhờ đó giảm mài mòn, hạn chế tiếng ồn và bảo vệ chất bơm khỏi tác động cơ học quá mạnh.
Trục bơm là chi tiết truyền chuyển động từ động cơ đến cánh khế. Khi máy hoạt động ở tốc độ 1000 vòng/phút, trục bơm cần giữ được độ đồng tâm, độ cứng và khả năng chịu xoắn tốt.
Trục bơm ổn định giúp cánh khế quay đúng vị trí, hạn chế rung lắc và giảm nguy cơ cọ sát trong buồng bơm.
Cụm bánh răng đồng tốc giúp hai trục bơm và hai cánh khế quay chính xác với nhau. Bộ phận này giữ cho cánh khế quay đúng pha, đúng tốc độ và không va chạm trực tiếp.
Đây là linh kiện quan trọng giúp Máy bơm cánh khế 3RP-3 vận hành êm, hạn chế kẹt cánh và giảm mài mòn trong quá trình sử dụng.
Phớt làm kín được lắp tại vị trí trục bơm đi qua thân bơm. Nhiệm vụ của phớt là ngăn chất lỏng rò rỉ ra ngoài và giữ áp suất bên trong buồng bơm.
Phớt làm kín tốt giúp Máy bơm cánh khế 3RP-3 duy trì áp suất 0.6 MPa, hạn chế thất thoát chất lỏng và đảm bảo quá trình vận hành sạch, kín, ổn định.
Nắp bơm là chi tiết che kín phía trước buồng bơm. Bộ phận này giúp bảo vệ cánh khế, giữ kín khoang bơm và hỗ trợ quá trình tháo lắp khi cần kiểm tra hoặc vệ sinh.
Nắp bơm cần được lắp chặt và kín để tránh rò rỉ trong quá trình máy hoạt động.
Cửa hút là vị trí chất lỏng đi vào Máy bơm cánh khế 3RP-3. Với đường kính kết nối 25–32 mm, cửa hút cần đảm bảo dòng chất lỏng đi vào buồng bơm ổn định, không bị nghẽn hoặc hút khí.
Cửa hút thông thoáng giúp máy tạo lực hút tốt hơn và duy trì lưu lượng đều trong quá trình vận hành.
Cửa xả là vị trí chất lỏng được đẩy ra khỏi buồng bơm. Cửa xả phải chịu áp lực làm việc khi máy tạo áp suất 0.6 MPa.
Thiết kế cửa xả chắc chắn, kín và phù hợp với đường ống giúp chất lỏng thoát ra đều, hạn chế rò rỉ và giảm tổn thất áp suất.
Vòng bi giúp nâng đỡ trục bơm và giảm ma sát khi trục quay. Khi Máy bơm cánh khế 3RP-3 hoạt động liên tục ở tốc độ 1000 vòng/phút, vòng bi giữ vai trò quan trọng trong việc duy trì chuyển động êm và ổn định.
Vòng bi tốt giúp giảm rung, giảm tiếng ồn và kéo dài tuổi thọ cho trục bơm cũng như cụm bánh răng đồng tốc.
Gối đỡ trục là bộ phận cố định và hỗ trợ vị trí làm việc của trục bơm. Gối đỡ giúp trục không bị lệch, không bị đảo và giữ cho cánh khế quay đúng quỹ đạo.
Khi gối đỡ trục chắc chắn, máy hạn chế rung lắc và giảm nguy cơ cánh khế cọ vào thành buồng bơm.
Động cơ là nguồn cung cấp lực quay cho toàn bộ bộ máy bơm. Với công suất 1.1 kW, động cơ giúp Máy bơm cánh khế 3RP-3 vận hành ở tốc độ 1000 vòng/phút và tạo lưu lượng 1.8 m³/h trong điều kiện làm việc phù hợp.
Động cơ cần được kết nối đồng bộ với đầu bơm để đảm bảo máy hoạt động ổn định, không quá tải và không gây rung động bất thường.
Khớp nối truyền động là chi tiết trung gian giữa động cơ và trục bơm. Bộ phận này truyền mô-men xoắn từ động cơ sang đầu bơm, giúp cánh khế quay và tạo quá trình hút – xả chất lỏng.
Khớp nối tốt giúp truyền lực đều, giảm rung và bảo vệ động cơ cũng như trục bơm khi máy vận hành.
Gioăng làm kín được bố trí tại các vị trí lắp ghép như nắp bơm, thân bơm, cửa hút và cửa xả. Nhiệm vụ của gioăng là tăng độ kín, hạn chế rò rỉ và giữ áp suất bên trong buồng bơm.
Gioăng làm kín phù hợp giúp Máy bơm cánh khế 3RP-3 làm việc ổn định hơn, đặc biệt khi bơm chất lỏng có độ nhớt hoặc dung dịch dễ bám dính.
Bộ Máy bơm cánh khế 3RP-3 hoàn chỉnh được cấu thành từ các chi tiết linh kiện chính gồm thân bơm, buồng bơm, cánh khế, trục bơm, cụm bánh răng đồng tốc, phớt làm kín, nắp bơm, cửa hút, cửa xả, vòng bi, gối đỡ trục, động cơ 1.1 kW, khớp nối truyền động và gioăng làm kín.
Mỗi linh kiện đều có vai trò riêng nhưng phối hợp đồng bộ để giúp Máy bơm cánh khế 3RP-3 duy trì lưu lượng 1.8 m³/h, áp suất 0.6 MPa và tốc độ quay 1000 vòng/phút. Nhờ cấu tạo đầy đủ, chính xác và kín khít, máy có thể vận hành ổn định, bền bỉ và phù hợp với các hệ thống cần bơm chất lỏng đều, nhẹ và liên tục.
Máy bơm cánh khế 3RP-3 hoạt động theo cơ chế hút đẩy chất lỏng dựa trên sự quay đồng bộ của cặp cánh khế bên trong buồng bơm. Khi máy vận hành, chất lỏng được hút vào từ cửa hút, giữ trong các khoang giữa cánh khế và thân bơm, sau đó được đẩy ra ngoài qua cửa xả.
Khi động cơ 1.1 kW truyền lực làm cặp cánh khế quay, hai cánh khế bắt đầu tách ra tại khu vực cửa hút. Lúc này, thể tích bên trong buồng bơm tăng lên, tạo vùng áp suất thấp.
Sự chênh lệch áp suất này giúp chất lỏng được hút vào trong buồng bơm. Đây là giai đoạn đầu tiên trong cơ chế hút đẩy của Máy bơm cánh khế 3RP-3.
Sau khi đi vào cửa hút, chất lỏng không đi thẳng qua giữa hai cánh khế. Thay vào đó, chất lỏng được giữ trong các khoang nhỏ nằm giữa cánh khế và thành buồng bơm.
Khi cánh khế tiếp tục quay, các khoang này mang chất lỏng di chuyển dọc theo thân bơm. Nhờ đó, chất lỏng được vận chuyển đều, hạn chế bị khuấy mạnh hoặc tạo bọt trong quá trình bơm.
Khi khoang chứa chất lỏng di chuyển đến khu vực cửa xả, hai cánh khế tiến lại gần nhau. Thể tích khoang bơm giảm xuống, tạo lực ép đẩy chất lỏng ra ngoài.
Với áp suất làm việc 0.6 MPa, Máy bơm cánh khế 3RP-3 có thể đẩy chất lỏng qua đường ống hoặc cấp vào thiết bị phía sau trong dây chuyền sản xuất.
Trong quá trình vận hành, cơ chế hút và đẩy không diễn ra riêng lẻ mà nối tiếp liên tục. Khi một khoang đang hút chất lỏng vào, khoang khác đồng thời đang đưa chất lỏng đến cửa xả để đẩy ra ngoài.
Nhờ chu trình liên tục này, Máy bơm cánh khế 3RP-3 có thể duy trì dòng chảy ổn định với lưu lượng 1.8 m³/h và tốc độ quay 1000 vòng/phút trong điều kiện vận hành phù hợp.
Cơ chế hút đẩy của Máy bơm cánh khế 3RP-3 giúp chất lỏng được vận chuyển nhẹ nhàng, đều và dễ kiểm soát. Máy không tạo dòng xoáy mạnh mà đưa chất lỏng đi theo từng khoang thể tích.
Nhờ đó, máy phù hợp với các chất lỏng sệt, nhũ tương, nước sốt, tương ớt, sữa chua, chocolate lỏng, kem mỹ phẩm hoặc các dung dịch cần giữ độ đồng nhất trong quá trình bơm.
Máy bơm cánh khế 3RP-3 hoạt động theo cơ chế hút đẩy chất lỏng bằng cặp cánh khế quay đồng bộ trong buồng bơm. Khi cánh khế tách ra, máy tạo vùng áp suất thấp để hút chất lỏng vào. Khi cánh khế tiến lại gần nhau ở cửa xả, thể tích khoang bơm giảm và đẩy chất lỏng ra ngoài.
Nhờ cơ chế hút đẩy liên tục, Máy bơm cánh khế 3RP-3 vận hành ổn định với lưu lượng 1.8 m³/h, áp suất 0.6 MPa, tốc độ quay 1000 vòng/phút, kết nối 25–32 mm và động cơ 1.1 kW. Đây là cơ chế quan trọng giúp máy bơm đều, bơm êm và phù hợp với nhiều loại chất lỏng sệt trong sản xuất.

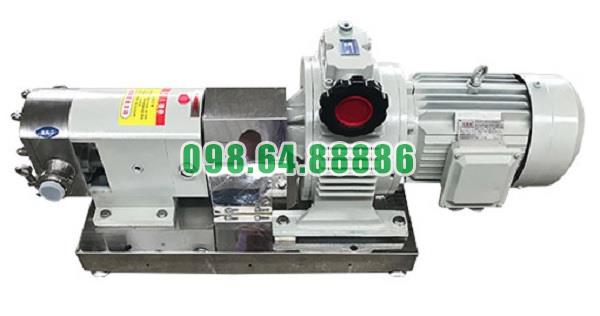

Máy bơm cánh khế 3RP-3 công suất 1.1kW áp suất 0.6 MPa tốc độ quay 1000 vòng/phút
