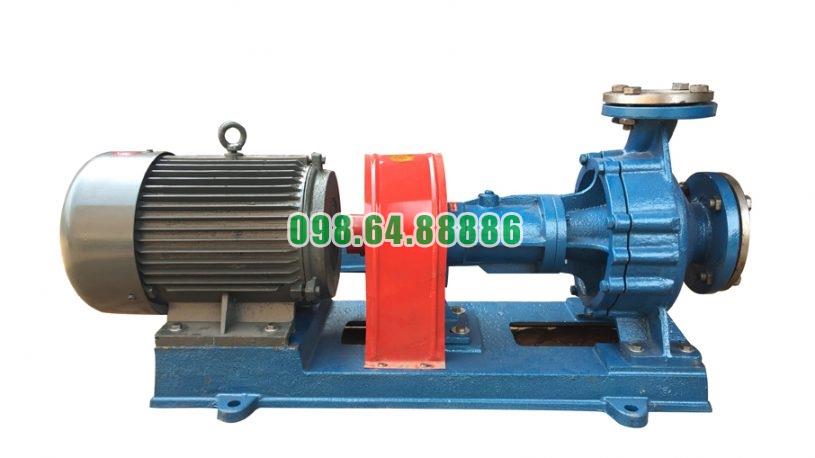

Bơm dầu nóng trục ngang RY40-25-160 công suất 2.2 kW, cột áp 28 m, tốc độ 2.900 vòng/phút, lưu lượng 10 m3/h

Ứng dụng thực tế của bơm dầu truyền nhiệt RY40-25-160 tại các khu công nghiệp

Bơm dầu truyền nhiệt RY40-25-160 được ứng dụng trong các nhà máy tại khu công nghiệp có dây chuyền sử dụng dầu tải nhiệt để gia nhiệt gián tiếp. Với lưu lượng 10 m³/h, cột áp 28 m, công suất động cơ 2,2 kW và tốc độ 2.900 vòng/phút, model này phù hợp với các vòng tuần hoàn dầu nóng có quy mô và trở lực tương ứng.

Trong thực tế, RY40-25-160 thường đảm nhiệm vị trí trung gian giữa nguồn tạo nhiệt và thiết bị cần nhiệt, giúp dầu nóng liên tục di chuyển trong một vòng tuần hoàn khép kín.

1. Tuần hoàn dầu nóng cho hệ thống gia nhiệt trung tâm

Tại nhiều nhà máy, nhiệt không được tạo riêng tại từng máy sản xuất mà được cung cấp từ một hệ thống gia nhiệt dầu trung tâm.

RY40-25-160 có thể đảm nhiệm việc đưa dầu từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt rồi đưa dầu hồi trở lại.

Quá trình cơ bản là:

Nguồn gia nhiệt → RY40-25-160 → thiết bị sử dụng nhiệt → đường hồi → nguồn gia nhiệt

Việc tuần hoàn liên tục giúp nhiệt được vận chuyển từ khu vực tạo nhiệt đến dây chuyền sản xuất một cách ổn định.

2. Ứng dụng trong nhà máy chế biến gỗ

Các nhà máy sản xuất ván ép, gỗ công nghiệp và vật liệu nội thất thường có những công đoạn cần nhiệt như ép nóng hoặc sấy.

RY40-25-160 có thể tuần hoàn dầu đến máy ép nhiệt, bộ trao đổi nhiệt hoặc thiết bị sấy.

Dầu nóng đi vào thiết bị, truyền nhiệt cho quá trình sản xuất rồi quay trở lại hệ thống gia nhiệt. Bơm tiếp tục đưa lượng dầu này đi theo chu kỳ mới.

Với hệ thống yêu cầu gần 10 m³/h – 28 m, RY40-25-160 có thể đảm nhiệm trực tiếp vòng tuần hoàn này.

3. Ứng dụng tại nhà máy nhựa và cao su

Trong sản xuất nhựa và cao su, nhiều thiết bị cần duy trì nhiệt độ ổn định để gia nhiệt nguyên liệu, khuôn hoặc thiết bị công nghệ.

RY40-25-160 có thể được bố trí để tuần hoàn dầu nóng đến các thiết bị như máy cán, cụm gia nhiệt, bồn công nghệ hoặc hệ thống trao đổi nhiệt.

Ưu điểm của phương pháp này là dầu truyền nhiệt không cần tiếp xúc trực tiếp với nguyên liệu. Bơm chỉ vận chuyển dầu trong một mạch riêng và dầu truyền nhiệt qua thành thiết bị.

4. Ứng dụng trong nhà máy hóa chất

Các khu công nghiệp thường có nhà máy hóa chất sử dụng bồn phản ứng và thiết bị có áo gia nhiệt.

Trong trường hợp đó, RY40-25-160 có thể đưa dầu nóng chạy quanh áo nhiệt của bồn.

Chu trình vận hành là:

Dầu nóng → áo gia nhiệt → truyền nhiệt cho bồn → dầu giảm nhiệt → quay về nguồn gia nhiệt

Bơm duy trì lưu lượng liên tục để hạn chế tình trạng dầu đứng yên tại một khu vực của áo nhiệt.

Đối với một số môi chất có tính ăn mòn nhẹ, việc sử dụng còn phải dựa trên khả năng tương thích giữa chất lỏng với vật liệu của bơm.

5. Cấp dầu nóng cho bồn phản ứng và bồn khuấy

Bồn phản ứng hoặc bồn khuấy thường cần duy trì nhiệt độ trong một khoảng nhất định trong suốt quá trình sản xuất.

RY40-25-160 có thể tạo dòng dầu tuần hoàn qua áo nhiệt bao quanh bồn.

Khi lưu lượng dầu được duy trì, lượng nhiệt được vận chuyển đến bề mặt trao đổi nhiệt cũng ổn định hơn, hỗ trợ hệ thống điều khiển nhiệt độ của bồn hoạt động hiệu quả.

Đây là ứng dụng phổ biến của bơm dầu truyền nhiệt trong các dây chuyền sản xuất theo mẻ.

6. Ứng dụng cho hệ thống sấy công nghiệp

Trong các nhà máy thực phẩm, gỗ, vật liệu hoặc hóa chất, dầu truyền nhiệt có thể được sử dụng làm nguồn nhiệt cho thiết bị sấy.

RY40-25-160 đưa dầu nóng đến bộ trao đổi nhiệt. Tại đây, nhiệt từ dầu được truyền sang luồng khí phục vụ quá trình sấy.

Sau khi mất một phần nhiệt, dầu quay trở lại nguồn gia nhiệt.

Việc bơm hoạt động liên tục giúp bộ trao đổi nhiệt luôn nhận được dòng dầu nóng thay vì phụ thuộc vào lượng dầu đứng yên trong đường ống.

7. Ứng dụng cho hệ thống trao đổi nhiệt

Một vị trí khác thường gặp tại các khu công nghiệp là vòng dầu nóng cấp cho bộ trao đổi nhiệt.

RY40-25-160 tạo cột áp để dầu vượt qua tổn thất trong thiết bị trao đổi nhiệt và hệ thống đường ống.

Cột áp 28 m của model có ý nghĩa trong trường hợp tổng trở lực của toàn vòng tuần hoàn nằm gần khả năng này.

Do đó, trước khi lắp đặt cần xác định tổng tổn thất đường ống và thiết bị thay vì chỉ dựa vào lưu lượng 10 m³/h.

8. Ứng dụng trong hệ thống gia nhiệt ngành dược phẩm

Trong nhà máy dược phẩm, RY40-25-160 có thể được sử dụng trong hệ thống tiện ích dầu truyền nhiệt, không phải để bơm trực tiếp sản phẩm dược.

Dầu nóng có thể được đưa đến áo nhiệt của thiết bị phản ứng, bồn công nghệ hoặc bộ trao đổi nhiệt.

Việc tách riêng vòng dầu khỏi sản phẩm giúp bơm thực hiện đúng vai trò là thiết bị tuần hoàn môi chất mang nhiệt.

9. Phù hợp với dây chuyền sản xuất cần nhiệt liên tục

Một đặc điểm chung của các ứng dụng tại khu công nghiệp là thời gian vận hành dài.

Máy ép, thiết bị sấy, bồn phản ứng hoặc dây chuyền gia nhiệt có thể cần nhiệt trong nhiều giờ liên tục. Vì vậy, bơm tuần hoàn cũng phải duy trì dòng dầu tương ứng với thời gian hoạt động của dây chuyền.

RY40-25-160 sử dụng hai ổ bi để giữ trục ổn định, kết hợp với kết cấu tản nhiệt tự nhiên nhằm hỗ trợ quá trình làm việc với dầu nóng trong thời gian dài.

10. Thuận lợi khi nhà máy không muốn bố trí thêm nước làm mát

RY40-25-160 sử dụng tản nhiệt tự nhiên thay cho hệ thống nước làm mát truyền thống của cụm bơm.

Điều này mang lại lợi thế khi lắp đặt trong khu công nghiệp vì nhà máy không phải bố trí thêm một mạng đường nước làm mát riêng chỉ để phục vụ bơm.

Nhờ đó, cụm thiết bị có thể giảm đường ống phụ trợ, van và các điểm kết nối xung quanh khu vực lắp bơm.

11. Phù hợp với hệ thống tự động hóa trong nhà máy

Trong dây chuyền hiện đại, RY40-25-160 có thể được điều khiển thông qua tủ điện, PLC hoặc hệ thống điều khiển trung tâm.

Bơm có thể được liên động với cảm biến nhiệt độ, lưu lượng hoặc áp suất để phối hợp với nguồn gia nhiệt.

Ví dụ, hệ thống có thể yêu cầu bơm bắt đầu tuần hoàn trước, sau đó mới cho phép thiết bị gia nhiệt tăng nhiệt.

Cách bố trí này phù hợp với những nhà máy muốn quản lý tập trung toàn bộ hệ thống dầu truyền nhiệt.

12. Một bơm có thể phục vụ một cụm thiết bị khi tổng nhu cầu phù hợp

RY40-25-160 không nhất thiết chỉ cấp dầu cho một máy duy nhất.

Nếu tổng lưu lượng và trở lực được tính toán phù hợp, bơm có thể đặt trên đường dầu chính rồi phân phối dòng nóng đến nhiều nhánh thiết bị.

Sơ đồ có thể tổ chức theo nguyên tắc:

RY40-25-160 → đường dầu chính → các nhánh sử dụng nhiệt → đường hồi chung

Cách bố trí này phù hợp với các nhà máy có nhiều thiết bị cần sử dụng chung một nguồn dầu nóng.

13. Điểm 10 m³/h – 28 m quyết định phạm vi ứng dụng thực tế

Khả năng ứng dụng của RY40-25-160 trong khu công nghiệp cuối cùng vẫn phải dựa trên yêu cầu thủy lực.

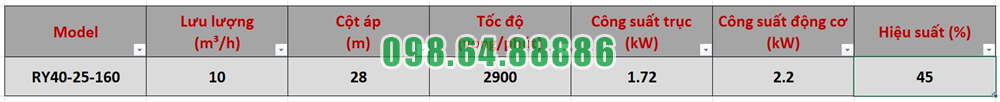

Model có các thông số chính gồm 10 m³/h, 28 m, động cơ 2,2 kW, tốc độ 2.900 vòng/phút, cửa hút DN40 và cửa xả DN25.

Nếu hệ thống cần lưu lượng và cột áp gần các giá trị trên, RY40-25-160 có thể hoạt động gần vùng thiết kế.

Nếu nhà máy cần lưu lượng lớn hơn nhiều hoặc đường ống có trở lực vượt xa khả năng 28 m, cần chuyển sang model có thông số phù hợp hơn.

Ứng dụng thực tế của bơm dầu truyền nhiệt RY40-25-160 tại các khu công nghiệp tập trung chủ yếu vào các dây chuyền cần tuần hoàn dầu nóng để cấp nhiệt gián tiếp. Model có thể được sử dụng cho máy ép nóng, hệ thống sấy, bồn phản ứng, bồn khuấy, áo gia nhiệt, bộ trao đổi nhiệt và các vòng dầu nóng trung tâm trong nhà máy chế biến gỗ, nhựa, cao su, hóa chất và các hệ thống tiện ích công nghiệp.

Với điểm làm việc khoảng 10 m³/h – 28 m, RY40-25-160 đặc biệt phù hợp với những vòng tuần hoàn có quy mô tương ứng. Khả năng làm việc với dầu nóng, tản nhiệt tự nhiên và kết cấu phục vụ vận hành liên tục giúp bơm dễ tích hợp vào nhiều dây chuyền sản xuất tại khu công nghiệp.

Giá trị thực tế của RY40-25-160 nằm ở việc duy trì dòng dầu mang nhiệt liên tục từ nguồn gia nhiệt đến thiết bị sản xuất rồi quay trở lại, qua đó hỗ trợ nhà máy duy trì quá trình cấp nhiệt ổn định trong suốt thời gian vận hành.

Chi tiết cấu tạo cụm thân bơm dầu truyền nhiệt RY40-25-160

Cụm thân bơm RY40-25-160 là phần bao quanh bánh công tác và hình thành không gian dẫn dầu từ cửa hút đến cửa xả. Đây là khu vực tiếp xúc trực tiếp với dầu truyền nhiệt nên vừa đảm nhiệm chức năng chứa môi chất, vừa dẫn dòng dầu trong quá trình bơm hoạt động.

Về kết cấu chính, cụm này gồm thân bơm, nắp bơm, cửa hút và cửa xả, đồng thời liên kết với cụm trục, bánh công tác và bộ phận làm kín.

Thân bơm tạo khoang làm việc cho bánh công tác

Thân bơm là phần chính của cụm, bên trong bố trí bánh công tác. Khi bánh công tác quay, dầu đi từ vùng tâm ra phía ngoài rồi được thân bơm tiếp nhận và dẫn về cửa xả.

Như vậy, thân bơm không chỉ đóng vai trò như một vỏ chứa mà còn trực tiếp tham gia hình thành đường đi của dầu. Khoang bên trong phải tạo đủ không gian để bánh công tác quay mà không tiếp xúc với phần cố định, đồng thời dẫn dòng dầu sau khi rời bánh công tác đến đường ống phía xả.

Cửa hút bố trí theo phương dọc trục

RY40-25-160 có kết cấu hút dầu theo phương dọc trục. Dầu từ đường ống hút đi thẳng vào khu vực tâm của bánh công tác.

Trong ký hiệu RY40-25-160, số 40 thể hiện đường kính danh nghĩa cửa hút là 40 mm. Cách bố trí cửa hút hướng trực tiếp về tâm bánh công tác giúp hình thành đường dầu vào tương đối rõ ràng:

Đường hút → Cửa hút thân bơm → Tâm bánh công tác.

Khi bánh công tác liên tục đưa dầu ra phía ngoài, dầu mới tiếp tục đi qua cửa hút vào thân bơm.

Cửa xả bố trí theo phương hướng kính

Sau khi dầu nhận năng lượng từ bánh công tác và chuyển ra phía ngoài, thân bơm dẫn dầu tới cửa xả bố trí theo phương hướng kính và hướng lên trên.

Trong tên model RY40-25-160, số 25 thể hiện đường kính danh nghĩa cửa xả là 25 mm.

Nhờ kết cấu này, hướng dòng chảy trong cụm thân bơm thay đổi từ dầu đi vào theo phương dọc trục sang dầu thoát ra theo phương hướng kính. Đây là đặc điểm kết cấu gắn trực tiếp với nguyên lý làm việc ly tâm của RY40-25-160.

Nắp bơm hoàn thiện khoang chứa dầu

Nắp bơm là bộ phận kết hợp với thân bơm để tạo thành khoang làm việc tương đối kín xung quanh bánh công tác.

Khu vực nắp bơm cũng liên quan đến vị trí trục đi từ cụm ổ đỡ vào bên trong thân bơm. Vì trục phải quay trong khi thân và nắp bơm đứng yên, khu vực này cần kết hợp với hệ thống làm kín để hạn chế dầu nóng đi theo khe hở quanh trục ra phía ngoài.

Do đó, nắp bơm vừa tham gia hoàn thiện khoang chứa môi chất, vừa tạo vị trí kết nối giữa phần thủy lực của bơm và cụm trục – làm kín.

Cụm thân chịu trực tiếp dầu truyền nhiệt

Thân và nắp bơm là những chi tiết thường xuyên tiếp xúc với dầu nóng. Dòng RY được thiết kế cho môi chất nhiệt độ cao, vì vậy cụm thân phải duy trì khả năng chứa và dẫn dầu trong điều kiện nhiệt độ làm việc lớn.

Các phần chịu áp của dòng bơm RY, bao gồm khu vực kết nối hút và xả, được thiết kế với cấp áp suất 16 bar. Điều này giúp cụm thân đáp ứng nhiệm vụ chứa dòng dầu có áp suất trong vòng tuần hoàn khi bơm làm việc đúng điều kiện thiết kế.

Bên cạnh đó, RY40-25-160 sử dụng tản nhiệt tự nhiên, không yêu cầu hệ thống nước làm mát riêng cho kết cấu bơm.

Cụm thân bơm dầu truyền nhiệt RY40-25-160 tập trung vào các thành phần chính gồm thân bơm, nắp bơm, cửa hút 40 mm và cửa xả 25 mm. Thân bơm bao quanh bánh công tác và dẫn dòng dầu, cửa hút đưa dầu theo phương dọc trục vào tâm bánh công tác, còn cửa xả đưa dầu ra theo phương hướng kính.

Sự phối hợp giữa thân bơm và nắp bơm tạo nên khoang thủy lực để RY40-25-160 thực hiện quá trình tiếp nhận dầu – truyền năng lượng tại bánh công tác – dẫn dầu tới cửa xả, đây chính là chức năng trung tâm của cụm thân trong bơm dầu truyền nhiệt.
