Tìm hiểu hệ thống làm kín của Bơm dầu truyền nhiệt RY65-40-200 cần tập trung vào khu vực trục bơm, nơi môi chất dầu nóng có khả năng rò ra ngoài trong quá trình vận hành. Theo tài liệu dòng RY, bộ phận làm kín sử dụng phớt chèn (packing seal) kết hợp với phớt dầu chịu nhiệt, tạo thành hệ thống kiểm soát rò rỉ quanh trục.
Phớt chèn được bố trí trong khoang làm kín của nắp bơm và tiếp xúc quanh trục.
Khi trục quay, packing tạo lớp làm kín để hạn chế dầu truyền nhiệt đi theo khe hở giữa trục và nắp bơm ra ngoài.
Phớt chèn phải vừa duy trì khả năng làm kín vừa cho phép trục quay liên tục. Vì vậy, tình trạng của packing ảnh hưởng trực tiếp đến lượng dầu rò tại khu vực trục.
Nếu packing bị mòn, biến dạng hoặc lắp không đúng, khả năng làm kín sẽ giảm.
Bên cạnh packing, Bơm dầu truyền nhiệt RY65-40-200 còn sử dụng phớt dầu chịu nhiệt.
Phớt dầu được bố trí quanh trục nhằm hỗ trợ ngăn dầu di chuyển về phía cụm ổ bi và môi trường bên ngoài. Đây là lớp làm kín bổ sung cho hệ thống packing.
Sự kết hợp giữa hai bộ phận giúp tăng khả năng kiểm soát dầu tại khu vực trục.
Dòng RY được thiết kế cho môi chất nhiệt độ cao, vì vậy bộ phận làm kín cũng phải làm việc trong điều kiện chịu ảnh hưởng nhiệt liên tục.
Packing và phớt dầu chịu nhiệt được bố trí để đáp ứng nhiệm vụ này. Khi dầu nóng đi qua thân bơm, nhiệt có thể truyền tới trục và khoang làm kín, làm các chi tiết giãn nở.
Do đó, trạng thái nhiệt của bơm ảnh hưởng trực tiếp đến khả năng làm kín.
Khi vận chuyển dầu nóng, bơm cần được gia nhiệt từ từ trước khi khởi động chính thức.
Quá trình này giúp thân bơm, trục và bộ phận làm kín tăng nhiệt dần theo môi chất. Việc hạn chế thay đổi nhiệt độ đột ngột giúp packing và phớt dầu thích nghi tốt hơn với trạng thái làm việc.
Đây là yếu tố quan trọng để duy trì độ kín khi bơm chuyển sang vận hành ở nhiệt độ cao.
Theo hướng dẫn của dòng RY, khi bơm mới bắt đầu vận hành có thể xuất hiện một lượng rò rỉ nhỏ tại bộ phận làm kín.
Sau một thời gian hoạt động, lượng rò có thể giảm dần. Vì vậy, cần theo dõi mức rò rỉ thay vì chỉ đánh giá tại thời điểm vừa khởi động.
Nếu lượng dầu rò tăng hoặc không giảm, cần kiểm tra packing, phớt dầu và tình trạng trục.
Hệ thống làm kín hoạt động quanh một trục quay liên tục. Nếu trục bơm và trục động cơ không đồng tâm, cụm trục có thể rung hoặc dao động.
Khi đó, packing và phớt dầu phải chịu ma sát không đều, dẫn đến mài mòn nhanh hơn và làm tăng nguy cơ rò rỉ.
Vì vậy, căn chỉnh trục chính xác là yêu cầu quan trọng để bảo vệ hệ thống làm kín.
Trục RY65-40-200 được đỡ bởi hai ổ bi. Khi ổ bi làm việc tốt, trục duy trì vị trí ổn định và bộ phận làm kín chịu tải đều hơn.
Ngược lại, nếu ổ bi bị mòn hoặc thiếu bôi trơn, trục có thể rung và làm packing cũng như phớt dầu nhanh xuống cấp.
Do đó, bảo dưỡng hệ thống làm kín cần thực hiện song song với kiểm tra ổ bi và độ rung của bơm.
Theo trình tự tháo của dòng RY, sau khi tháo bánh công tác, kỹ thuật viên có thể lấy vòng giữ và vật liệu làm kín ra khỏi khoang nắp bơm.
Cách bố trí này giúp packing và các chi tiết làm kín có thể được kiểm tra trực tiếp trong quá trình bảo dưỡng.
Nếu phớt đã mòn, chai cứng hoặc mất khả năng làm kín thì cần thay mới trước khi lắp lại.
Tìm hiểu hệ thống làm kín của Bơm dầu truyền nhiệt RY65-40-200 cho thấy cấu tạo chính gồm phớt chèn kết hợp với phớt dầu chịu nhiệt. Phớt chèn làm kín trực tiếp quanh trục, còn phớt dầu hỗ trợ ngăn môi chất tiếp tục di chuyển ra phía ngoài.
Độ bền và hiệu quả của hệ thống làm kín phụ thuộc nhiều vào nhiệt độ làm việc, độ đồng tâm của trục, tình trạng ổ bi và chế độ bảo dưỡng. Khi bơm được gia nhiệt đúng quy trình, trục quay ổn định và các chi tiết làm kín được kiểm tra định kỳ, khả năng hạn chế rò rỉ dầu nóng sẽ được duy trì tốt hơn.
Khả năng vận hành liên tục 24/7 của Bơm dầu truyền nhiệt RY65-40-200 cần được hiểu trên cơ sở thiết kế chuyên dụng cho hệ thống tuần hoàn dầu nóng và chế độ bảo dưỡng đúng kỹ thuật. Tài liệu của dòng RY cho thấy bơm được phát triển cho các hệ thống gia nhiệt công nghiệp vận hành thường xuyên, tuy nhiên không nêu một chứng nhận riêng rằng model RY65-40-200 được phép chạy 24/7 không giới hạn.

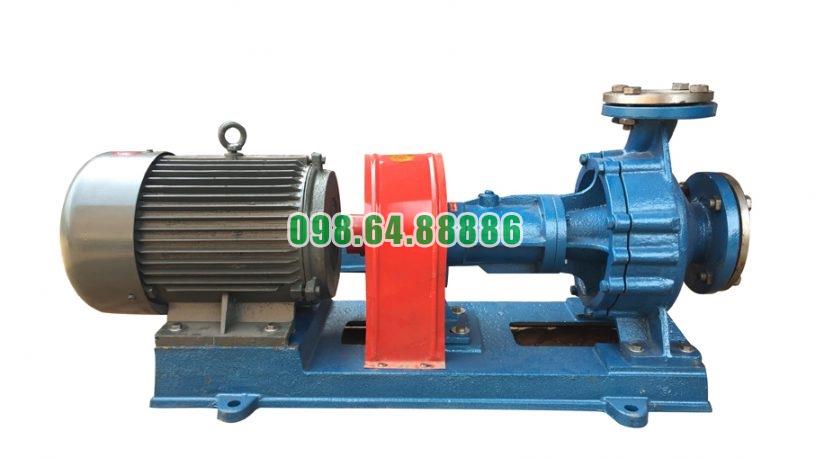

RY65-40-200 có cấu tạo gồm thân bơm, bánh công tác, trục, hai ổ bi, cụm làm kín và hệ thống truyền động qua khớp nối.
Cụm rotor được đỡ bằng hai ổ bi giúp trục duy trì trạng thái quay ổn định trong thời gian dài. Khi độ đồng tâm giữa bơm và động cơ được duy trì chính xác, tải tác động lên ổ bi và trục cũng được kiểm soát tốt hơn.
Đây là nền tảng quan trọng để Bơm dầu truyền nhiệt RY65-40-200 vận hành liên tục trong các dây chuyền sản xuất.
Một đặc điểm đáng chú ý của dòng RY là sử dụng phương án tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp hạn chế nhiệt từ thân bơm truyền mạnh tới cụm ổ trục, đồng thời giảm sự phụ thuộc vào thiết bị làm mát phụ trợ. Khi bơm phải hoạt động nhiều giờ liên tục, khả năng kiểm soát nhiệt tại ổ bi có ý nghĩa trực tiếp đối với độ ổn định của rotor.
Khả năng vận hành liên tục 24/7 không chỉ phụ thuộc vào kết cấu bơm mà còn phụ thuộc trực tiếp vào tình trạng ổ bi và chất bôi trơn.
Theo hướng dẫn dòng RY, ổ bi cần được kiểm tra sau khoảng 300 giờ vận hành. Lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc, sau đó cần kiểm tra và bổ sung theo yêu cầu bảo dưỡng.
Nếu ổ bi thiếu dầu hoặc sử dụng sai chất bôi trơn, nhiệt độ ổ trục có thể tăng và làm giảm khả năng vận hành liên tục.
Để RY65-40-200 duy trì trạng thái làm việc ổn định trong thời gian dài, cần tránh vận hành ở vùng lưu lượng quá thấp.
Theo hướng dẫn của dòng RY, bơm không nên làm việc khi lưu lượng thấp hơn 30% lưu lượng thiết kế. Nếu bắt buộc phải hoạt động trong điều kiện này, cần có giải pháp phù hợp như thay đổi bơm hoặc bố trí đường hồi tại cửa đẩy.
Điều này đặc biệt quan trọng đối với hệ thống dự kiến vận hành 24/7, bởi việc chạy lâu ở điểm làm việc không phù hợp có thể làm tăng nhiệt và tải bất lợi lên bơm.
Trong chế độ vận hành liên tục, độ rung cần được theo dõi thường xuyên.
Rung tăng bất thường có thể liên quan đến lệch tâm giữa bơm và động cơ, ổ bi hư hỏng, không khí trong đường ống hoặc tải trọng đường ống tác động lên thân bơm.
Nếu xuất hiện tiếng ồn bất thường, hướng dẫn của dòng RY yêu cầu dừng bơm để kiểm tra. Việc phát hiện sớm giúp hạn chế hư hỏng lan rộng trong quá trình chạy dài giờ.
Một điểm rất quan trọng khi nói đến khả năng vận hành liên tục 24/7 của Bơm dầu truyền nhiệt RY65-40-200 là cấu hình hệ thống dự phòng.
Tài liệu dòng RY khuyến nghị mỗi hệ thống nên được trang bị hai bơm, giúp luân phiên vận hành hoặc thực hiện sửa chữa mà không ảnh hưởng đến hoạt động bình thường của hệ thống.
Ngoài ra, bơm dự phòng nên được khởi động và dừng thử mỗi tuần để kiểm tra khả năng hoạt động và tình trạng đường ống kết nối.
Vì vậy, nếu dây chuyền yêu cầu làm việc thực sự 24/7, giải pháp hợp lý không phải là để một bơm duy nhất chạy liên tục vô thời hạn, mà nên bố trí bơm chính và bơm dự phòng để luân phiên, bảo dưỡng và xử lý sự cố.
Khả năng vận hành liên tục 24/7 của Bơm dầu truyền nhiệt RY65-40-200 được hỗ trợ bởi kết cấu hai ổ bi đỡ rotor, thiết kế tản nhiệt tự nhiên, hệ thống làm kín phù hợp với dầu nóng và quy trình bảo dưỡng rõ ràng.
Tuy nhiên, tài liệu hiện có không công bố rằng một máy RY65-40-200 có thể chạy 24/7 không giới hạn mà không cần dừng bảo dưỡng. Để xây dựng hệ thống hoạt động liên tục, cần duy trì đúng điểm làm việc, kiểm soát độ rung, bôi trơn ổ bi định kỳ và đặc biệt nên bố trí bơm chính – bơm dự phòng để luân phiên vận hành.

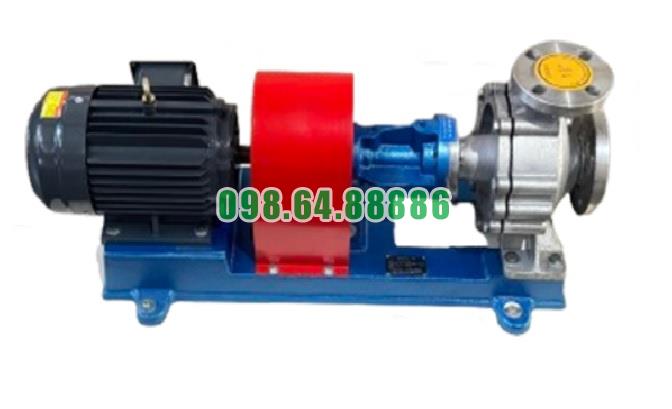

Bơm tuần hoàn dầu gia nhiệt RY65-40-200 lưu lượng 30 m3/h, công suất 7.5 kW, cột áp 50 m
