Vì sao thiết kế của bơm dầu truyền nhiệt RY65-40-200A giúp tiết kiệm không gian chủ yếu đến từ kết cấu gọn, cách bố trí bơm và động cơ đồng bộ trên cùng bệ cùng giải pháp tản nhiệt tự nhiên, không cần hệ thống nước làm mát riêng.

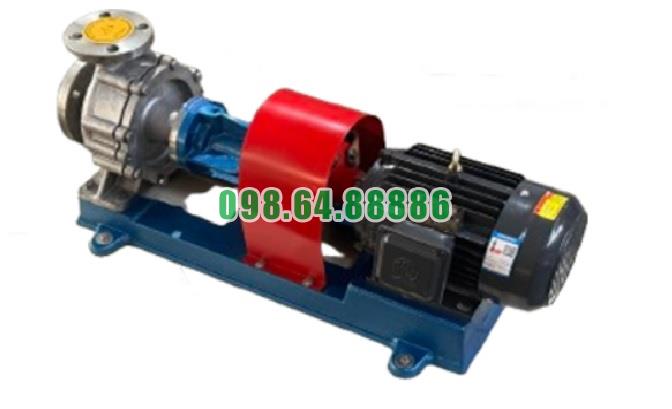

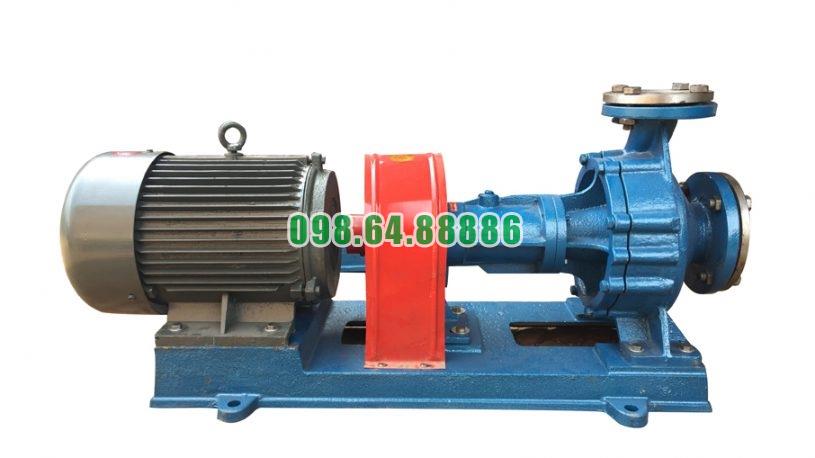

RY65-40-200A được lắp cùng động cơ trên một bệ chung và truyền động qua khớp nối.
Cách bố trí này giúp cụm bơm tập trung hơn, hạn chế việc phải dành thêm diện tích cho các bộ phận truyền động tách rời. Nhờ đó, việc sắp xếp thiết bị trong phòng máy hoặc khu vực sản xuất trở nên gọn gàng hơn.
Một ưu điểm nổi bật của dòng RY là sử dụng tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Với RY65-40-200A, điều này giúp giảm nhu cầu lắp thêm đường nước cấp, đường nước hồi, van và các thiết bị phụ trợ dành cho làm mát.
Khi số lượng đường ống và thiết bị xung quanh giảm xuống, diện tích lắp đặt tổng thể cũng được tiết kiệm đáng kể.
Việc loại bỏ hệ thống làm mát bằng nước giúp cấu tạo của RY65-40-200A đơn giản hơn.
Cụm bơm không cần thêm nhiều thiết bị phụ trợ để kiểm soát nhiệt, từ đó giúp không gian xung quanh bơm thông thoáng hơn và dễ bố trí trong những khu vực có mật độ máy móc cao.
Dòng RY có cửa hút theo phương trục và cửa xả theo phương đứng.
Cách bố trí này tạo điều kiện để đường ống được sắp xếp tương đối gọn quanh thân bơm. Khi hệ thống đường ống được thiết kế hợp lý, diện tích dành cho cụm bơm có thể được tối ưu hơn.
Một hệ thống càng có nhiều van, đường ống và thiết bị phụ trợ thì càng chiếm nhiều diện tích.
RY65-40-200A giảm được một phần các hạng mục này nhờ thiết kế tản nhiệt tự nhiên. Đây là lý do model phù hợp với những nhà máy cần tối ưu diện tích phòng máy hoặc khu vực lắp đặt.
Thiết kế gọn không chỉ giúp tiết kiệm diện tích mà còn tạo điều kiện để kỹ thuật viên tiếp cận bơm thuận tiện hơn.
Khi khu vực quanh RY65-40-200A ít đường nước và thiết bị phụ trợ, việc kiểm tra khớp nối, ổ bi, hệ thống làm kín và các chi tiết chính cũng dễ thực hiện hơn.
Vì sao thiết kế của bơm dầu truyền nhiệt RY65-40-200A giúp tiết kiệm không gian có thể lý giải bằng ba đặc điểm chính: bơm và động cơ đặt trên cùng một bệ, thiết kế tản nhiệt tự nhiên và giảm nhu cầu sử dụng hệ thống nước làm mát phụ trợ.
Nhờ kết cấu này, RY65-40-200A phù hợp với các khu vực sản xuất có diện tích hạn chế, giúp bố trí hệ thống gọn hơn mà vẫn thuận tiện cho vận hành và bảo dưỡng.
Nguyên lý hoạt động ly tâm tuần hoàn của bơm dầu truyền nhiệt RY65-40-200A dựa trên chuyển động quay của cánh bơm để hút dầu truyền nhiệt vào tâm cánh, truyền năng lượng cho dầu rồi đẩy dầu ra cửa xả. Quá trình này diễn ra liên tục, tạo thành dòng dầu nóng tuần hoàn trong hệ thống cấp nhiệt.

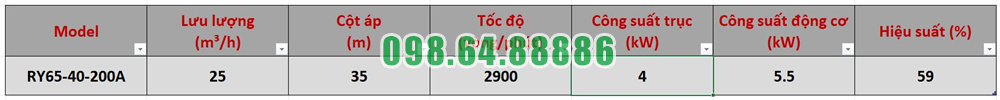

Với thông số đang sử dụng gồm lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, RY65-40-200A đảm nhiệm nhiệm vụ duy trì dầu truyền nhiệt lưu chuyển ổn định trong hệ thống.
Khi động cơ hoạt động, chuyển động quay được truyền qua khớp nối đến trục bơm. Trục tiếp tục làm cánh bơm quay ở tốc độ 2900 vòng/phút.
Cánh bơm là bộ phận trực tiếp truyền năng lượng cơ học cho dầu. Chính chuyển động quay này tạo ra điều kiện để dầu được hút vào và đẩy ra liên tục.
Cửa hút của dòng RY được bố trí theo phương dọc trục. Khi cánh bơm quay, lượng dầu tại khu vực tâm cánh được đẩy dần ra phía ngoài, làm áp suất tại tâm cánh giảm xuống.
Nhờ sự chênh lệch áp suất, dầu từ đường hút liên tục đi vào bơm và tiến đến vùng trung tâm của cánh.
Đây là bước đầu tiên trong nguyên lý hoạt động ly tâm tuần hoàn của bơm dầu truyền nhiệt RY65-40-200A.
Sau khi đi vào tâm cánh, dầu nhận năng lượng từ các cánh quay.
Dòng dầu chuyển động từ khu vực trung tâm ra phía chu vi cánh bơm. Trong quá trình này, vận tốc và năng lượng của dầu tăng lên trước khi đi vào phần thân bơm.
Chuyển động từ tâm ra ngoài này là cơ sở của nguyên lý ly tâm mà RY65-40-200A sử dụng để vận chuyển dầu nóng.
Dầu sau khi rời cánh bơm đi vào thân bơm rồi được dẫn về cửa đẩy.
Tại đây, một phần năng lượng vận tốc của dầu được chuyển thành áp năng. Nhờ đó, bơm tạo cột áp để dầu có thể tiếp tục di chuyển qua hệ thống đường ống.
Với cột áp 35 m, RY65-40-200A tạo năng lượng cho dòng dầu vượt qua trở lực của đường ống, van và thiết bị trao đổi nhiệt tại điểm làm việc tương ứng.
Dầu sau khi đi ra cửa đẩy được đưa đến thiết bị cần sử dụng nhiệt.
Tại thiết bị này, dầu truyền một phần nhiệt lượng rồi quay trở lại đường hồi. Dầu tiếp tục đi về cửa hút của RY65-40-200A và bắt đầu một chu trình mới.
Dầu vào cửa hút → đi vào tâm cánh → cánh bơm truyền năng lượng → dầu đi ra cửa đẩy → đến thiết bị sử dụng nhiệt → dầu hồi về → tiếp tục được bơm tuần hoàn.
Chu trình này lặp lại liên tục trong suốt thời gian hệ thống vận hành.
Khi một lượng dầu tại tâm cánh được đẩy ra phía ngoài, vùng áp suất thấp lại tiếp tục hình thành.
Dầu mới từ đường hút ngay lập tức đi vào thay thế. Đồng thời, cánh bơm vẫn quay liên tục nên lượng dầu mới tiếp tục được truyền năng lượng và đẩy ra cửa xả.
Nhờ quá trình hút và đẩy diễn ra liên tục, RY65-40-200A duy trì được dòng dầu nóng tuần hoàn ổn định.
Lưu lượng 25 m³/h thể hiện lượng dầu mà RY65-40-200A vận chuyển qua hệ thống tại điểm làm việc đã xác định.
Lưu lượng này giúp dầu nóng liên tục đi qua thiết bị trao đổi nhiệt rồi quay trở lại nguồn gia nhiệt. Vì vậy, lưu lượng là thông số trực tiếp thể hiện khả năng tuần hoàn của bơm.
Tốc độ 2900 vòng/phút giúp cánh bơm liên tục truyền năng lượng cho dầu.
Nếu tốc độ quay không đạt yêu cầu hoặc chiều quay bị sai, khả năng tạo lưu lượng và cột áp sẽ giảm. Điều này làm ảnh hưởng trực tiếp đến quá trình tuần hoàn dầu truyền nhiệt.
Động cơ 5,5 kW cung cấp công suất để làm quay trục và cánh bơm.
Quá trình truyền năng lượng diễn ra theo chuỗi:
Động cơ → khớp nối → trục bơm → cánh bơm → dầu truyền nhiệt.
Nhờ nguồn công suất này, cánh bơm có thể duy trì chuyển động liên tục và tạo dòng dầu theo điểm vận hành yêu cầu.
Để RY65-40-200A duy trì đúng nguyên lý ly tâm tuần hoàn, cửa hút phải được cấp đầy dầu, đường ống cần hạn chế không khí và cánh bơm không được bị cản trở bởi vật lạ.
Bơm cũng phải quay đúng chiều và vận hành trong vùng lưu lượng phù hợp. Nếu đường hút có khí hoặc bị tắc, lượng dầu đi vào tâm cánh sẽ giảm và quá trình tạo dòng tuần hoàn không còn ổn định.
Nguyên lý hoạt động ly tâm tuần hoàn của bơm dầu truyền nhiệt RY65-40-200A là quá trình cánh bơm quay tạo vùng áp suất thấp tại tâm để hút dầu vào, sau đó truyền năng lượng và đẩy dầu ra cửa xả.
Dầu tiếp tục đi đến thiết bị sử dụng nhiệt, trao đổi nhiệt rồi quay trở lại cửa hút để bắt đầu chu trình mới. Với lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, RY65-40-200A duy trì dòng dầu nóng tuần hoàn liên tục trong hệ thống truyền nhiệt.

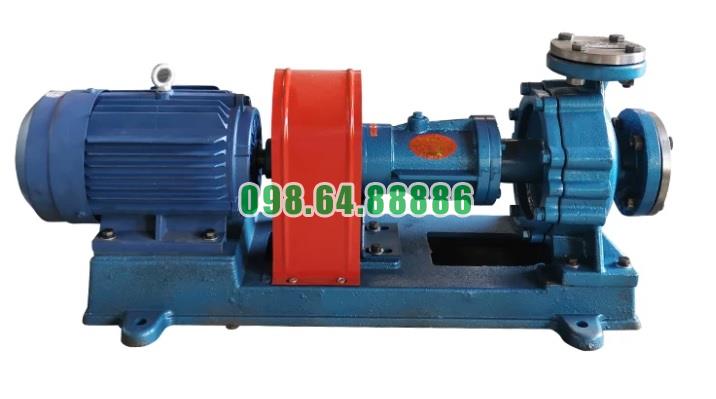

Bơm dầu truyền nhiệt chịu nhiệt cao RY65-40-200A lưu lượng 25 m3/h, cột áp 35 m, công suất 5.5 kW, tốc độ 2900 vòng/phút
