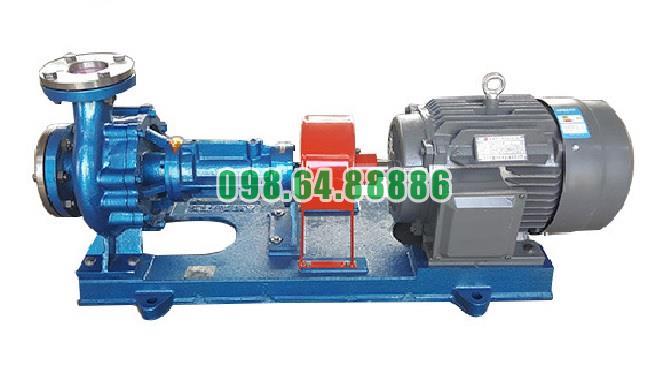

Bơm dầu truyền nhiệt RY25-25-160 công suất 1.5 kW, lưu lượng 3 m3/h, cột áp 27 m, tốc độ 2.900 vòng/phút

Tại sao ngành hóa chất tin dùng Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 được sử dụng trong ngành hóa chất để tuần hoàn dầu tải nhiệt giữa lò gia nhiệt và các thiết bị như bồn phản ứng, bồn khuấy, thiết bị chưng cất, máy sấy hoặc bộ trao đổi nhiệt. Bơm có lưu lượng 3 m³/h, cột áp 27 m, tốc độ 2.900 vòng/phút và động cơ công suất 1,5 kW.

Khả năng làm việc với dầu nóng lên tới 350°C, kết cấu dành riêng cho môi trường nhiệt độ cao và thiết kế không cần nước làm mát là những yếu tố giúp model này phù hợp với nhiều cụm gia nhiệt hóa chất quy mô nhỏ và vừa.

Đáp ứng quá trình gia nhiệt ở nhiệt độ cao

Nhiều phản ứng hóa học, công đoạn cô đặc, chưng cất hoặc sấy nguyên liệu cần duy trì nhiệt độ cao trong thời gian dài. Bơm thông thường có thể gặp khó khăn khi làm việc liên tục với dầu nóng do nhiệt truyền đến ổ bi, trục và bộ phận làm kín.

RY25-25-160 được thiết kế để vận chuyển dầu tải nhiệt có nhiệt độ tối đa khoảng 350°C. Khả năng này giúp bơm đáp ứng các hệ thống cần nguồn nhiệt cao nhưng vẫn muốn sử dụng phương pháp truyền nhiệt gián tiếp.

Dầu được gia nhiệt tại lò, sau đó bơm đưa dầu đến áo nhiệt hoặc bộ trao đổi nhiệt của thiết bị hóa chất. Sau khi truyền nhiệt, dầu quay trở lại lò và tiếp tục chu trình.

Phù hợp với phương pháp gia nhiệt gián tiếp

Trong ngành hóa chất, dầu truyền nhiệt thường không tiếp xúc trực tiếp với nguyên liệu. Dầu chỉ đi qua áo nhiệt, ống xoắn hoặc bộ trao đổi nhiệt để truyền năng lượng qua bề mặt kim loại.

Bơm RY25-25-160 duy trì dòng dầu trong mạch kín, giúp nguồn nhiệt được đưa đến thiết bị phản ứng mà không trộn lẫn với hóa chất bên trong.

Phương pháp này phù hợp với các công đoạn cần:

• Giữ nguyên liệu không bị nhiễm dầu tải nhiệt.
• Kiểm soát nhiệt độ phản ứng ổn định.
• Hạn chế gia nhiệt trực tiếp bằng ngọn lửa.
• Phân phối nhiệt đều quanh bồn hoặc nồi phản ứng.
• Thu hồi dầu để tiếp tục sử dụng.

Đây là một trong những nguyên nhân chính khiến bơm dầu truyền nhiệt được sử dụng phổ biến trong các cụm sản xuất hóa chất.

Duy trì nhiệt độ ổn định cho bồn phản ứng

Nhiệt độ ảnh hưởng trực tiếp đến tốc độ phản ứng, thời gian xử lý và chất lượng sản phẩm hóa chất. Nếu dòng dầu nóng không ổn định, nhiệt độ tại bồn có thể tăng giảm thất thường hoặc chênh lệch giữa các vị trí.

RY25-25-160 tạo dòng tuần hoàn liên tục qua áo nhiệt của bồn phản ứng. Dầu nóng được thay mới thường xuyên tại bề mặt truyền nhiệt, giúp hạn chế hiện tượng một khu vực quá nóng trong khi khu vực khác chưa đạt yêu cầu.

Khả năng duy trì dòng dầu đều hỗ trợ ổn định điều kiện sản xuất giữa các mẻ, đặc biệt với các quy trình cần giữ nhiệt trong thời gian dài.

Lưu lượng phù hợp với cụm thiết bị nhỏ và vừa

Lưu lượng 3 m³/h tương đương khoảng 50 lít/phút, phù hợp với một bồn phản ứng, một bồn khuấy hoặc một bộ trao đổi nhiệt độc lập có nhu cầu dầu tuần hoàn vừa phải.

Thay vì sử dụng một bơm công suất lớn cho toàn bộ nhà máy, RY25-25-160 có thể được bố trí riêng cho từng cụm thiết bị. Cách lắp đặt này giúp:

• Điều chỉnh nhiệt độ từng khu vực thuận tiện hơn.
• Dễ cô lập một thiết bị khi bảo dưỡng.
• Hạn chế ảnh hưởng đến các dây chuyền khác.
• Giảm chiều dài của mạch dầu tuần hoàn.
• Lựa chọn công suất sát với nhu cầu thực tế.

Bơm đặc biệt phù hợp với nhà máy có nhiều thiết bị gia nhiệt độc lập hoặc dây chuyền được chia thành từng phân khu.

Cột áp đáp ứng mạch dầu có nhiều trở lực

Mạch dầu tải nhiệt trong ngành hóa chất thường bao gồm đường ống, van, cút nối, bộ lọc, áo nhiệt và các đường dẫn bên trong thiết bị. Mỗi bộ phận đều tạo ra một mức cản đối với dòng dầu.

Cột áp 27 m của RY25-25-160 giúp dầu vượt qua những trở lực này khi hệ thống được thiết kế phù hợp. Bơm có thể duy trì dòng tuần hoàn qua các áo nhiệt hoặc bộ trao đổi nhiệt có đường dẫn tương đối hẹp.

Tuy nhiên, tổng trở lực thực tế vẫn phải được tính toán trước khi lựa chọn. Nếu đường ống quá dài hoặc cấp dầu đồng thời cho nhiều thiết bị, lưu lượng thực tế có thể thấp hơn mức yêu cầu.

Hỗ trợ xử lý nguyên liệu có độ nhớt thay đổi

Một số loại nhựa, dung môi, chất kết dính hoặc nguyên liệu hóa chất có độ nhớt tăng nhanh khi nhiệt độ giảm. Nếu không được giữ nhiệt, nguyên liệu có thể trở nên đặc hơn, khó khuấy, khó định lượng hoặc bám vào thành bồn.

RY25-25-160 tuần hoàn dầu nóng qua áo nhiệt để duy trì nhiệt độ của thiết bị. Nhờ đó, nguyên liệu bên trong được giữ ở trạng thái phù hợp cho quá trình khuấy, phản ứng hoặc chuyển sang công đoạn tiếp theo.

Bơm không vận chuyển trực tiếp nguyên liệu hóa chất mà chỉ cung cấp dòng dầu nóng cho hệ thống gia nhiệt gián tiếp.

Không cần hệ thống nước làm mát riêng

RY25-25-160 sử dụng cơ chế tản nhiệt tự nhiên nhằm giảm nhiệt truyền từ buồng bơm đến cụm ổ trục và bộ phận làm kín. Thiết kế này giúp bơm không cần trang bị riêng một hệ thống nước làm mát.

Đối với nhà máy hóa chất, việc không sử dụng mạch nước phụ mang lại nhiều lợi ích thực tế:

• Giảm đường ống và van làm mát.
• Không cần bơm nước phụ trợ.
• Hạn chế đóng cặn trong khoang nước.
• Giảm nguy cơ rò rỉ nước quanh thiết bị.
• Tiết kiệm điện và nước vận hành.
• Đơn giản hóa công việc kiểm tra hằng ngày.

Cụm bơm vì thế cũng gọn hơn và thuận tiện khi bố trí gần bồn phản ứng hoặc lò dầu.

Kết cấu nhỏ gọn, dễ tích hợp

Bơm và động cơ được bố trí trên cùng bệ, kết nối bằng khớp nối mềm. Kết cấu này giúp cụm thiết bị tương đối gọn, dễ lắp đặt trong khu vực có nhiều đường ống và máy móc.

RY25-25-160 có thể được bổ sung vào dây chuyền hiện hữu để tạo một nhánh dầu nóng riêng mà không cần thay đổi quá lớn mặt bằng nhà máy. Việc đặt bơm gần thiết bị còn giúp rút ngắn đường ống, giảm tổn thất áp suất và giảm lượng dầu chứa trong mạch.

Thuận tiện theo dõi và bảo trì

Các bộ phận chính của bơm gồm thân bơm, bánh công tác, trục, cụm ổ bi, bộ chèn làm kín và khớp nối. Kết cấu phân chia rõ ràng giúp kỹ thuật viên dễ kiểm tra khi xuất hiện rung động, tiếng ồn, giảm lưu lượng hoặc rò rỉ.

Khớp nối mềm cũng tạo thuận lợi cho việc căn chỉnh giữa trục bơm và động cơ. Khi ổ bi được bôi trơn đầy đủ, bộ làm kín được điều chỉnh hợp lý và bánh công tác không bị bám cặn, bơm có thể duy trì dòng dầu ổn định trong thời gian dài.

Phù hợp với nhiều thiết bị hóa chất

RY25-25-160 có thể phục vụ mạch dầu tải nhiệt của:

• Nồi phản ứng có áo gia nhiệt.
• Bồn khuấy và bồn phối trộn.
• Thiết bị chưng cất.
• Hệ thống cô đặc.
• Máy sấy nguyên liệu hóa chất.
• Bồn giữ nóng nguyên liệu.
• Bộ trao đổi nhiệt dầu.
• Thiết bị xử lý chất có độ nhớt cao.

Khả năng sử dụng cho nhiều loại thiết bị giúp nhà máy thuận tiện hơn trong việc tiêu chuẩn hóa bơm, lập kế hoạch bảo trì và dự trữ phụ tùng.

Giới hạn cần lưu ý trong ngành hóa chất

RY25-25-160 phù hợp với dầu truyền nhiệt sạch, có tính ăn mòn yếu và không chứa hạt rắn. Bơm không phải dòng chuyên dụng để bơm trực tiếp axit mạnh, kiềm đậm đặc, dung dịch kết tinh hoặc hóa chất chứa nhiều cặn.

Trước khi sử dụng, cần kiểm tra tính tương thích giữa dầu tải nhiệt với vật liệu của bơm và bộ phận làm kín. Việc sử dụng đúng môi chất là điều kiện quan trọng để duy trì độ bền và hạn chế rò rỉ trong quá trình vận hành.

Ngành hóa chất tin dùng Bơm dầu truyền nhiệt RY25-25-160 nhờ khả năng tuần hoàn dầu nóng lên tới 350°C, duy trì dòng nhiệt ổn định và phù hợp với phương pháp gia nhiệt gián tiếp.

Lưu lượng 3 m³/h, cột áp 27 m và động cơ 1,5 kW giúp bơm đáp ứng tốt các bồn phản ứng, bồn khuấy, thiết bị chưng cất và bộ trao đổi nhiệt quy mô nhỏ và vừa. Thiết kế nhỏ gọn, không cần hệ thống nước làm mát riêng và thuận tiện bảo trì cũng giúp giảm chi phí phụ trợ cho nhà máy.

Bơm phát huy hiệu quả tốt nhất khi làm việc trong mạch dầu tải nhiệt kín, sử dụng dầu sạch, ít ăn mòn và không chứa hạt rắn.

Tổng hợp những ưu điểm vượt trội của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 là dòng bơm ly tâm chuyên dùng để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Bơm có lưu lượng 3 m³/h, cột áp 27 m, tốc độ 2.900 vòng/phút và sử dụng động cơ công suất 1,5 kW.

Những ưu điểm nổi bật của model này tập trung vào khả năng vận chuyển dầu nhiệt độ cao, vận hành liên tục, tản nhiệt tự nhiên, kết cấu nhỏ gọn và giảm chi phí thiết bị phụ trợ.

Chuyên dụng cho môi chất nhiệt độ cao

RY25-25-160 được thiết kế để vận chuyển dầu truyền nhiệt và các chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn. Nhiệt độ môi chất có thể lên đến khoảng 350°C khi bơm được lựa chọn và vận hành đúng điều kiện kỹ thuật.

So với bơm nước thông thường, kết cấu của RY25-25-160 thích hợp hơn với môi trường dầu nóng, đặc biệt tại các vị trí cần duy trì dòng tuần hoàn giữa lò gia nhiệt và thiết bị sử dụng nhiệt.

Duy trì dòng dầu nóng liên tục

Bánh công tác quay ở tốc độ 2.900 vòng/phút, liên tục hút dầu vào tâm và đẩy dầu ra cửa xả. Quá trình hút – đẩy diễn ra đồng thời, tạo dòng dầu đều thay vì theo từng nhịp.

Khả năng vận hành liên tục giúp:

• Duy trì nguồn dầu nóng cho thiết bị.
• Giữ quá trình truyền nhiệt ổn định.
• Hạn chế nhiệt độ dây chuyền biến động.
• Giảm thời gian phải gia nhiệt lại sau khi dừng.
• Phù hợp với các ca sản xuất kéo dài nhiều giờ.

Đây là ưu điểm quan trọng đối với lò tải nhiệt, bồn có áo gia nhiệt, máy sấy và các thiết bị trao đổi nhiệt.

Lưu lượng và cột áp phù hợp với hệ thống nhỏ và vừa

Lưu lượng 3 m³/h tương đương khoảng 3.000 lít dầu mỗi giờ. Cột áp 27 m cung cấp năng lượng để dầu vượt qua trở lực của đường ống, van, co cút, bộ lọc và thiết bị trao đổi nhiệt.

Thông số này phù hợp với những mạch tuần hoàn quy mô nhỏ và vừa, không yêu cầu lưu lượng quá lớn nhưng cần dầu lưu thông đều trong thời gian dài.

Khi được lựa chọn gần đúng điểm làm việc, bơm có thể duy trì dòng dầu ổn định mà không cần sử dụng động cơ công suất quá lớn.

Tản nhiệt tự nhiên không cần nước làm mát

Một ưu điểm đặc trưng của RY25-25-160 là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước.

Thân bơm nóng được bố trí cách cụm ổ trục thông qua nắp bơm và giá đỡ. Trong quá trình nhiệt truyền về phía sau, một phần nhiệt được giải phóng qua các bề mặt kim loại tiếp xúc với không khí.

Thiết kế này giúp:

• Không cần đường cấp và hồi nước làm mát.
• Không cần bơm nước tuần hoàn phụ.
• Giảm chi phí sử dụng nước và điện.
• Hạn chế tắc cặn hoặc rò rỉ đường nước.
• Giảm nguy cơ nước xâm nhập vào dầu nóng.
• Thuận tiện lắp đặt tại nơi không có nguồn nước làm mát.

Việc giảm thiết bị phụ trợ còn giúp cụm bơm gọn và dễ quản lý hơn.

Kết cấu cơ khí chắc chắn

RY25-25-160 sử dụng kết cấu đỡ một phía kết hợp với gối đỡ trung tâm. Thân bơm, nắp bơm và thân ổ trục được liên kết thành một cụm có độ cứng vững tương đối cao.

Cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Bánh công tác có đường kính ngoài danh nghĩa 160 mm, trực tiếp truyền năng lượng cho dòng dầu.

Kết cấu chắc chắn giúp duy trì vị trí tương đối giữa bánh công tác và thân bơm, hạn chế cọ xát và hỗ trợ bơm làm việc ổn định ở tốc độ cao.

Hai ổ bi giữ rôto ổn định

Thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto. Một ổ bi được bố trí gần bánh công tác, ổ còn lại nằm gần đầu khớp nối.

Cách bố trí này mang lại các lợi ích:

• Giữ trục quay đúng tâm.
• Hạn chế độ đảo của bánh công tác.
• Giảm rung động cơ học.
• Kiểm soát sự dịch chuyển của rôto.
• Hạn chế mài mòn không đều tại bộ làm kín.
• Hỗ trợ bơm vận hành trong thời gian dài.

Hiệu quả của cụm ổ bi phụ thuộc vào việc bôi trơn đúng loại, đúng lượng và kiểm tra định kỳ.

Khớp nối mềm giúp truyền động êm

Động cơ truyền mô-men đến trục bơm thông qua khớp nối mềm kiểu ba chấu. Phần tử đàn hồi trong khớp nối có khả năng hấp thụ một phần rung động và tải va đập nhỏ.

Khớp nối mềm giúp:

• Giảm lực va đập khi khởi động.
• Hạn chế rung truyền trực tiếp từ động cơ.
• Bảo vệ trục và ổ bi.
• Thuận tiện tháo lắp khi bảo dưỡng.
• Giúp cụm truyền động hoạt động êm hơn.

Bơm và động cơ vẫn phải được căn chỉnh đồng tâm chính xác để khớp nối phát huy đúng chức năng.

Bộ làm kín kết hợp hai lớp

RY25-25-160 sử dụng bộ chèn packing kết hợp với phớt dầu cao su chịu nhiệt.

Packing hạn chế dầu nóng rò rỉ dọc theo trục, trong khi phớt dầu phía sau giúp bảo vệ khoang ổ bi và giữ chất bôi trơn bên trong.

Cách bố trí này giúp:

• Giảm thất thoát dầu truyền nhiệt.
• Bảo vệ ổ bi khỏi dầu nóng.
• Dễ điều chỉnh hoặc thay packing.
• Duy trì độ kín của cụm trục.
• Hạn chế phải dừng bơm để xử lý rò rỉ.

Kích thước nhỏ gọn, dễ lắp đặt

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy. Thiết kế không cần hệ thống nước làm mát giúp giảm thêm đường ống, van và thiết bị phụ xung quanh.

Kết cấu nhỏ gọn mang lại lợi ích:

• Tiết kiệm diện tích nhà xưởng.
• Dễ tích hợp vào cụm gia nhiệt dạng skid.
• Thuận tiện vận chuyển và cố định.
• Giảm thời gian thi công tại hiện trường.
• Dễ bố trí gần lò hoặc thiết bị sử dụng nhiệt.
• Thuận tiện tiếp cận để kiểm tra.

Kết nối đường ống thuận tiện

Cửa hút và cửa xả đều có đường kính danh nghĩa 25 mm. Cửa hút được bố trí theo hướng trục, còn cửa xả hướng lên theo phương thẳng đứng.

Đường hồi có thể nối tương đối thẳng vào cửa hút, giúp hạn chế số lượng co cút. Đường cấp từ cửa xả dễ dẫn lên giá ống hoặc thiết bị phía trên.

Kết nối mặt bích giúp mối nối chắc chắn, đồng thời thuận tiện tháo bơm khi cần kiểm tra hoặc bảo dưỡng.

Tiết kiệm chi phí vận hành phụ trợ

Động cơ 1,5 kW phù hợp với lưu lượng và cột áp thiết kế của bơm. Việc không sử dụng hệ thống nước làm mát còn giúp giảm nhiều khoản chi phí khác.

Các khoản có thể tiết kiệm gồm:

• Thiết bị làm mát bằng nước.
• Bơm nước tuần hoàn.
• Đường ống và van nước.
• Điện năng cho hệ thống phụ.
• Nước sử dụng thường xuyên.
• Công việc vệ sinh cáu cặn.
• Chi phí sửa chữa rò rỉ đường nước.

Nhờ kết cấu tương đối đơn giản, hoạt động bảo dưỡng chủ yếu tập trung vào ổ bi, khớp nối, bộ làm kín và chất bôi trơn.

Phạm vi ứng dụng đa dạng

RY25-25-160 có thể được sử dụng trong các hệ thống tuần hoàn dầu tải nhiệt phục vụ:

• Lò gia nhiệt dầu công nghiệp.
• Bồn khuấy có áo nhiệt.
• Thiết bị sấy.
• Máy ép và khuôn gia nhiệt.
• Bộ trao đổi nhiệt.
• Dây chuyền hóa chất, dược phẩm và thực phẩm.
• Hệ thống giữ nhiệt đường ống hoặc bồn chứa.

Bơm chỉ phù hợp khi dầu sạch, ít ăn mòn, không chứa hạt rắn và tổng trở lực của hệ thống nằm trong khả năng tạo cột áp 27 m.

Những ưu điểm nổi bật của Bơm dầu truyền nhiệt RY25-25-160 gồm khả năng vận chuyển dầu nóng đến khoảng 350°C, duy trì dòng tuần hoàn liên tục và sử dụng cơ chế tản nhiệt tự nhiên không cần nước làm mát.

Cụm hai ổ bi giúp giữ rôto ổn định, khớp nối mềm hỗ trợ truyền động êm, bộ làm kín kết hợp hạn chế rò rỉ và kết cấu nhỏ gọn giúp bơm dễ tích hợp vào nhiều dây chuyền gia nhiệt.

Với lưu lượng 3 m³/h, cột áp 27 m và động cơ 1,5 kW, RY25-25-160 phát huy hiệu quả tốt nhất trong các hệ thống dầu nóng nhỏ và vừa được thiết kế đúng điểm làm việc.
