Bơm dầu truyền nhiệt RY50-32-200A sử dụng khớp nối mềm kiểu ba chấu để truyền chuyển động từ động cơ đến trục bơm. Đây là một kết cấu truyền động tương đối đơn giản, thuận tiện cho lắp đặt, căn chỉnh và bảo dưỡng. Động cơ và bơm được bố trí trên cùng bệ máy, sau đó hai đầu trục được liên kết thông qua khớp nối mềm để truyền mô-men trực tiếp đến bánh công tác.
Đối với RY50-32-200A hoạt động ở tốc độ khoảng 2.900 vòng/phút, khớp nối là mắt xích quan trọng giúp duy trì quá trình truyền động ổn định từ động cơ 4 kW đến cụm rôto của bơm.
Khi động cơ hoạt động, trục động cơ quay và truyền mô-men sang một nửa khớp nối. Phần khớp nối còn lại liên kết với trục bơm và quay theo.
Chuỗi truyền động của RY50-32-200A có thể hình dung đơn giản:
Động cơ → khớp nối mềm ba chấu → trục bơm → bánh công tác.
Nhờ cách bố trí này, chuyển động từ động cơ được truyền trực tiếp đến cụm rôto, giúp bánh công tác đạt tốc độ cần thiết để tạo lưu lượng và cột áp theo thiết kế.
Một lợi ích rõ ràng của khớp nối mềm ba chấu là cấu tạo truyền động không quá phức tạp.
Bơm và động cơ được đặt trên cùng một bệ, vì vậy quá trình lắp đặt chủ yếu tập trung vào việc xác định đúng vị trí hai trục và căn chỉnh khớp nối.
Điều này giúp cụm RY50-32-200A có kết cấu gọn, phù hợp với hệ thống dầu truyền nhiệt công nghiệp cần thiết bị dễ bố trí trong khu vực máy móc.
Khớp nối là vị trí trực tiếp được sử dụng để kiểm tra độ đồng tâm giữa trục động cơ và trục bơm.
Đối với dòng RY, sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm.
Nhờ cấu tạo khớp nối rõ ràng và nằm giữa hai trục, kỹ thuật viên có thể đo và điều chỉnh vị trí động cơ cho đến khi đạt yêu cầu.
Đây là một lợi thế quan trọng trong quá trình lắp đặt RY50-32-200A.
Khi lắp khớp nối, khoảng cách giữa hai đầu trục cần được duy trì khoảng 2–3 mm.
Khoảng cách này giúp hai trục không ép trực tiếp vào nhau và tạo điều kiện để khớp nối làm việc đúng vị trí.
Trong quá trình căn chỉnh, kỹ thuật viên chỉ cần kiểm soát đồng thời hai yêu cầu chính:
Khoảng cách đầu trục: 2–3 mm.
Sai lệch tại vành khớp nối: không quá 0,1 mm.
Các thông số cụ thể này giúp việc lắp đặt và kiểm tra RY50-32-200A thuận tiện hơn.
Đặc tính “mềm” của khớp nối giúp cụm truyền động thích nghi với những sai lệch rất nhỏ có thể xuất hiện trong quá trình hoạt động.
Tuy nhiên, điều này không có nghĩa khớp nối có thể thay thế cho việc căn chỉnh đồng tâm.
RY50-32-200A vẫn phải được căn chỉnh đúng theo giới hạn kỹ thuật trước khi vận hành. Khớp nối mềm chỉ đóng vai trò hỗ trợ trong hệ truyền động, không nên sử dụng để bù cho tình trạng lắp đặt sai lệch lớn.
Khớp nối ba chấu còn tạo thuận lợi khi cần tách động cơ khỏi bơm.
Trong quá trình bảo dưỡng, kỹ thuật viên có thể tháo phần liên kết khớp nối rồi tách động cơ hoặc cụm bơm mà không phải tháo rời toàn bộ hệ thống đường ống.
Điều này đặc biệt hữu ích khi cần kiểm tra:
Nhờ vậy, quá trình kiểm tra và bảo dưỡng cụm truyền động của RY50-32-200A trở nên thuận tiện hơn.
Khớp nối nằm ở vị trí giữa động cơ và bơm nên cũng là một trong những khu vực dễ quan sát khi kiểm tra thiết bị.
Nếu xuất hiện rung động, tiếng động bất thường hoặc dấu hiệu hai trục không đồng tâm, khu vực khớp nối là một trong những vị trí cần kiểm tra đầu tiên.
Việc kiểm tra định kỳ giúp phát hiện sớm tình trạng lỏng liên kết hoặc sai lệch vị trí trước khi ảnh hưởng đến ổ bi và trục bơm.
RY50-32-200A làm việc ở tốc độ khoảng 2.900 vòng/phút, vì vậy khớp nối phải duy trì việc truyền mô-men liên tục giữa động cơ và trục bơm.
Khi hai trục được căn chỉnh chính xác, khớp nối ba chấu giúp truyền chuyển động đều đến bánh công tác.
Bánh công tác sau đó truyền năng lượng cho dầu để bơm đạt điểm làm việc 16 m³/h và cột áp 32 m.
Như vậy, khớp nối tuy là một chi tiết trung gian nhưng ảnh hưởng trực tiếp đến khả năng truyền năng lượng của toàn bộ cụm máy.
Trong cấu hình của RY50-32-200A, động cơ và bơm được liên kết trực tiếp qua khớp nối mềm.
Cách bố trí này tạo nên một đường truyền năng lượng ngắn:
Động cơ → khớp nối → bơm.
Kết cấu trực tiếp giúp giảm số lượng bộ phận trung gian trong hệ truyền động và làm cho việc kiểm tra từng thành phần trở nên rõ ràng hơn.
Đây là yếu tố góp phần tạo nên sự tiện lợi của khớp nối ba chấu trên RY50-32-200A.
Trong quá trình căn chỉnh, không nên chỉ đo khi động cơ còn ở trạng thái chưa cố định hoàn toàn.
Sau khi điều chỉnh đạt sai lệch không quá 0,1 mm, cần siết các bu lông chân động cơ rồi kiểm tra lại.
Quá trình siết có thể làm động cơ dịch chuyển một lượng nhỏ, khiến độ đồng tâm thay đổi.
Vì vậy, kiểm tra khớp nối sau khi cố định hoàn toàn là bước cần thiết để bảo đảm RY50-32-200A duy trì trạng thái truyền động chính xác.
Một điểm cần chú ý là sau khi căn chỉnh khớp nối, đường hút và đường xả không được tạo lực kéo lên thân bơm.
Đường ống cần có giá đỡ độc lập.
Nếu trọng lượng hoặc ứng suất đường ống tác động lên thân RY50-32-200A, vị trí bơm có thể dịch chuyển và làm mất độ đồng tâm đã thiết lập tại khớp nối.
Do đó, sự tiện lợi của khớp nối ba chấu chỉ phát huy tốt khi toàn bộ cụm bơm được lắp đặt đúng kỹ thuật.
Sau khi hoàn tất căn chỉnh, có thể quay khớp nối bằng tay để kiểm tra trạng thái của cụm truyền động trước khi cấp điện.
Trục cần quay tương đối đều, không xuất hiện hiện tượng kẹt hoặc cọ xát bất thường.
Đây là một thao tác đơn giản nhưng hữu ích để kiểm tra sơ bộ tình trạng khớp nối, trục và rôto của RY50-32-200A trước khi đưa bơm lên tốc độ 2.900 vòng/phút.
Bơm dầu truyền nhiệt RY50-32-200A sử dụng khớp nối mềm kiểu ba chấu tiện lợi nhờ kết cấu truyền động trực tiếp giữa động cơ và trục bơm. Khớp nối giúp truyền mô-men từ động cơ 4 kW đến bánh công tác, đồng thời tạo thuận lợi cho việc căn chỉnh, kiểm tra và tháo lắp khi bảo dưỡng.
Trong quá trình lắp đặt, cần đặc biệt duy trì khoảng cách hai đầu trục 2–3 mm và sai lệch tại vành ngoài khớp nối không quá 0,1 mm. Khi được căn chỉnh chính xác, khớp nối ba chấu hỗ trợ trục RY50-32-200A quay ổn định ở khoảng 2.900 vòng/phút, từ đó truyền năng lượng hiệu quả đến bánh công tác.
Chính sự đơn giản, dễ căn chỉnh, thuận tiện tháo lắp và phù hợp với truyền động trực tiếp làm cho khớp nối mềm ba chấu trở thành một bộ phận hữu ích trong cấu tạo của Bơm dầu truyền nhiệt RY50-32-200A
Bơm dầu truyền nhiệt RY50-32-200A được thiết kế để làm việc liên tục trong các hệ thống tuần hoàn dầu nóng có nhiệt độ cao và chế độ vận hành công nghiệp kéo dài. Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ quay 2.900 vòng/phút, bơm có khả năng duy trì dòng dầu tải nhiệt ổn định khi được vận hành đúng điều kiện thiết kế.
Khái niệm “môi trường khắc nghiệt” đối với RY50-32-200A chủ yếu thể hiện ở nhiệt độ môi chất cao, thời gian vận hành kéo dài và yêu cầu duy trì tuần hoàn liên tục. Bơm phù hợp với chất lỏng có tính ăn mòn yếu và không chứa hạt rắn, vì vậy không nên hiểu rằng thiết bị thích hợp với mọi loại hóa chất ăn mòn mạnh hoặc môi chất chứa tạp chất.
Một trong những yếu tố quan trọng nhất tạo nên khả năng làm việc trong điều kiện khắc nghiệt của RY50-32-200A là khả năng phục vụ môi chất có nhiệt độ tối đa tới 350°C.
Trong hệ thống dầu truyền nhiệt, thân bơm, bánh công tác, trục, bộ làm kín và cụm ổ bi đều chịu ảnh hưởng của nhiệt độ trong thời gian dài. Vì vậy, RY50-32-200A được thiết kế chuyên biệt cho nhiệm vụ tuần hoàn dầu nóng thay vì sử dụng kết cấu của một bơm nước thông thường.
Khả năng chịu môi trường nhiệt độ cao giúp bơm đáp ứng tốt các dây chuyền cần vận hành liên tục nhiều giờ.
RY50-32-200A sử dụng thiết kế tản nhiệt tự nhiên, thay cho hệ thống làm mát bằng nước truyền thống.
Điều này giúp giảm sự phụ thuộc vào một hệ thống nước làm mát bên ngoài. Khi bơm vận hành liên tục, số lượng thiết bị phụ trợ ít hơn cũng đồng nghĩa với việc giảm thêm những điểm có thể phát sinh sự cố.
Thiết kế này góp phần tạo nên một cụm bơm đơn giản, phù hợp với môi trường sản xuất cần độ ổn định cao.
Trục RY50-32-200A quay ở tốc độ khoảng 2.900 vòng/phút và được đỡ, định vị bởi hai ổ bi.
Vai trò của ổ bi đặc biệt quan trọng khi bơm phải hoạt động trong thời gian dài. Chúng giúp trục duy trì đúng vị trí, hạn chế dao động và giữ bánh công tác quay ổn định bên trong thân bơm.
Nếu ổ bi được bôi trơn đúng và kiểm tra định kỳ, cụm rôto có điều kiện duy trì trạng thái làm việc ổn định hơn trong các ca sản xuất kéo dài.
Khả năng vận hành bền bỉ của RY50-32-200A phụ thuộc trực tiếp vào việc bôi trơn ổ bi.
Ổ bi phía bánh công tác sử dụng dầu truyền nhiệt sạch trong buồng ổ bi, còn phía khớp nối sử dụng mỡ hỗn hợp gốc canxi ZFG-2.
Việc duy trì đúng chất bôi trơn giúp hạn chế ma sát, giảm hiện tượng nóng ổ bi và hỗ trợ trục quay ổn định ở tốc độ cao.
Đây là một trong những điều kiện cơ bản để bơm có thể làm việc liên tục mà không phát sinh nhiệt bất thường tại cụm ổ trục.
Động cơ 4 kW truyền chuyển động tới trục bơm thông qua khớp nối mềm kiểu ba chấu.
Chuỗi truyền động gồm:
Động cơ → khớp nối mềm → trục bơm → bánh công tác.
Khớp nối mềm giúp truyền mô-men đồng thời tạo một mức linh hoạt nhất định giữa hai đầu trục. Khi động cơ và bơm được căn chỉnh đúng, hệ truyền động có thể làm việc ổn định hơn trong thời gian dài.
Tuy nhiên, khớp nối mềm không thay thế cho việc căn tâm. Độ lệch quá lớn vẫn có thể gây rung, nóng ổ bi và ảnh hưởng tới khả năng vận hành liên tục.
RY50-32-200A đạt lưu lượng 16 m³/h tại điểm làm việc công bố.
Trong hệ thống dầu truyền nhiệt, lưu lượng liên tục có ý nghĩa đặc biệt quan trọng. Dầu vừa là môi chất được bơm, vừa là phương tiện vận chuyển nhiệt giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Khi dòng dầu được duy trì ổn định, hệ thống hạn chế được tình trạng dầu lưu lại quá lâu tại một vị trí và tạo điều kiện cho nhiệt được vận chuyển liên tục.
Đây chính là một trong những yếu tố giúp RY50-32-200A phù hợp với chế độ vận hành kéo dài.
Hệ thống dầu nóng thường có nhiều đường ống, van, co cút và thiết bị trao đổi nhiệt.
Các thành phần này tạo ra trở lực liên tục đối với dòng dầu.
Với cột áp 32 m, RY50-32-200A có khả năng cung cấp năng lượng để dầu vượt qua tổng trở lực của một hệ thống được thiết kế phù hợp.
Sự kết hợp giữa 16 m³/h và 32 m giúp bơm vừa duy trì lượng dầu tuần hoàn cần thiết, vừa bảo đảm dòng dầu có đủ năng lượng để tiếp tục di chuyển qua toàn bộ vòng tuần hoàn.
RY50-32-200A có thể làm việc với dầu nóng nhưng không nên đưa bơm từ trạng thái nguội lên nhiệt độ cao một cách đột ngột.
Trong quá trình làm nóng, tốc độ tăng nhiệt được yêu cầu không vượt quá khoảng 50°C mỗi giờ. Đồng thời, chênh lệch giữa nhiệt độ dầu phía hút và thân bơm không nên vượt quá khoảng 40°C.
Việc gia nhiệt từ từ giúp các chi tiết cơ khí thích nghi với sự giãn nở nhiệt, hạn chế ứng suất và biến dạng do thay đổi nhiệt độ quá nhanh.
Đây là yếu tố rất quan trọng để duy trì độ bền khi bơm thường xuyên hoạt động ở nhiệt độ cao.
Rung động là một trong những yếu tố có thể ảnh hưởng mạnh tới tuổi thọ của trục, ổ bi, khớp nối và bộ làm kín.
Đối với dòng RY, biên độ rung trong quá trình hoạt động được yêu cầu không vượt quá khoảng 0,06 mm.
Nếu rung động tăng bất thường, không nên tiếp tục để bơm chạy kéo dài mà cần kiểm tra nguyên nhân.
Kiểm soát rung động tốt giúp RY50-32-200A duy trì trạng thái cơ khí ổn định hơn trong môi trường sản xuất liên tục.
Khả năng làm việc liên tục không đồng nghĩa bơm có thể hoạt động ở bất kỳ lưu lượng nào.
Dòng RY không được khuyến nghị vận hành lâu dài dưới 30% lưu lượng thiết kế.
Với RY50-32-200A có lưu lượng 16 m³/h, mức 30% tương đương khoảng 4,8 m³/h.
Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp hơn, cần xem xét lựa chọn bơm nhỏ hơn hoặc bố trí đường bypass phù hợp. Duy trì đúng vùng lưu lượng giúp hạn chế các điều kiện thủy lực bất lợi bên trong bơm.
Trước khi khởi động, RY50-32-200A phải được mồi đầy môi chất và loại bỏ không khí bên trong.
Nếu đường hút thiếu dầu hoặc chứa quá nhiều khí, bánh công tác không thể truyền năng lượng ổn định cho môi chất.
Do đó, trong chế độ vận hành liên tục cần bảo đảm đường hút thông thoáng, van hút mở đầy đủ và nguồn dầu được cung cấp ổn định.
Đây là điều kiện quan trọng để bơm tránh tình trạng rung, giảm lưu lượng hoặc làm việc bất thường.
RY50-32-200A sử dụng hệ thống làm kín gồm packing kết hợp với phớt dầu cao su chịu nhiệt.
Cụm làm kín có nhiệm vụ hạn chế dầu nóng rò ra ngoài tại vị trí trục đi xuyên qua nắp bơm.
Khi bơm hoạt động liên tục, tình trạng của packing và phớt cần được theo dõi thường xuyên. Rò rỉ tăng bất thường có thể là dấu hiệu của mòn vật liệu làm kín, rung động hoặc sai lệch của trục.
Duy trì bộ làm kín ở trạng thái tốt giúp bơm thích nghi tốt hơn với chế độ dầu nóng kéo dài.
Khả năng làm việc bền bỉ của RY50-32-200A không chỉ phụ thuộc vào thiết kế mà còn phụ thuộc vào chế độ bảo dưỡng.
Sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo, vệ sinh và kiểm tra. Các dấu hiệu như rỗ, xước, đổi màu, cháy hoặc khe hở bất thường cần được xử lý kịp thời.
Ngoài ổ bi, cần theo dõi khớp nối, bộ làm kín, độ rung, nhiệt độ và tình trạng bôi trơn.
Phát hiện sớm các dấu hiệu xuống cấp giúp tránh sự cố lớn làm gián đoạn quá trình sản xuất.
Sau khi làm việc liên tục với dầu nóng, RY50-32-200A cũng cần được dừng đúng quy trình.
Theo yêu cầu của dòng RY, chỉ nên dừng bơm khi nhiệt độ môi chất giảm xuống dưới khoảng 100°C.
Sau đó mới từ từ đóng van xả, dừng động cơ và để rôto giảm tốc tự nhiên. Không nên hãm rôto đột ngột.
Việc giảm nhiệt trước khi dừng giúp hạn chế sốc nhiệt và giảm tác động lên các chi tiết cơ khí sau một thời gian dài vận hành ở nhiệt độ cao.
RY50-32-200A phù hợp với môi chất nhiệt độ cao, ăn mòn yếu và không chứa hạt rắn.
Vì vậy, ưu điểm “làm việc trong môi trường khắc nghiệt” nên tập trung vào:
Không nên mặc định model này phù hợp với chất lỏng có hạt mài mòn, hóa chất ăn mòn mạnh hoặc môi chất nằm ngoài phạm vi thiết kế.
Khả năng làm việc liên tục trong môi trường khắc nghiệt của Bơm dầu truyền nhiệt RY50-32-200A được tạo nên bởi thiết kế chuyên dụng cho hệ thống dầu nóng, khả năng phục vụ môi chất nhiệt độ cao tới 350°C, cơ chế tản nhiệt tự nhiên, cụm trục được đỡ bởi hai ổ bi và hệ thống bôi trơn phù hợp.
Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ 2.900 vòng/phút, bơm có thể duy trì dòng dầu tải nhiệt liên tục trong những hệ thống có yêu cầu phù hợp.
Để phát huy tốt khả năng này, RY50-32-200A cần được gia nhiệt từ từ, cung cấp đủ dầu, vận hành đúng vùng lưu lượng, kiểm soát rung động, duy trì bôi trơn và bảo dưỡng ổ bi định kỳ. Chính việc kết hợp giữa thiết kế dành cho dầu nhiệt độ cao và chế độ vận hành đúng kỹ thuật giúp RY50-32-200A đáp ứng hiệu quả yêu cầu làm việc liên tục trong môi trường công nghiệp khắc nghiệt.

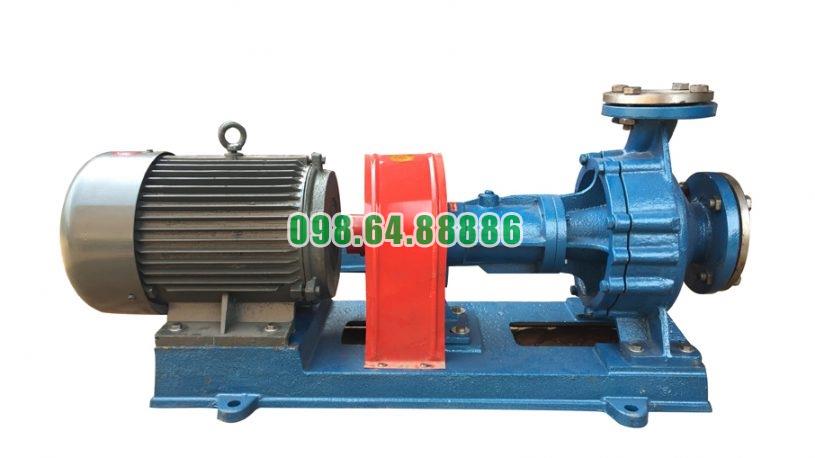

Bơm dầu công nghiệp chịu nhiệt RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, cột áp 32 m
