Tìm hiểu bơm dầu truyền nhiệt RY80-50-250A cho hệ thống gia nhiệt công nghiệp
Bơm dầu truyền nhiệt RY80-50-250A là thiết bị tạo dòng tuần hoàn trong hệ thống gia nhiệt gián tiếp sử dụng dầu nóng. Dầu được đưa qua bộ gia nhiệt, sau đó được bơm đến áo bồn, coil, bộ trao đổi nhiệt, lô sấy hoặc đường ống công nghệ để truyền nhiệt. Khi hoàn thành quá trình trao đổi nhiệt, dầu quay về đường hồi và tiếp tục được tuần hoàn.
Trong hệ thống công nghiệp, bơm không chỉ có nhiệm vụ vận chuyển dầu. Bơm còn quyết định lưu lượng qua thiết bị gia nhiệt, tốc độ truyền nhiệt, mức độ đồng đều nhiệt độ và khả năng vận hành liên tục của toàn mạch. Nếu RY80-50-250A làm việc thiếu lưu lượng, không đủ cột áp hoặc bị ảnh hưởng bởi dầu quá nhớt, hệ thống có thể không đạt nhiệt độ dù bộ gia nhiệt vẫn đang cấp công suất.
Cấu hình của bơm RY80-50-250A
Dạng bơm ly tâm trục ngang
RY80-50-250A thường thuộc nhóm bơm ly tâm trục ngang dùng cho dầu nóng. Cụm bơm gồm thân bơm, bánh công tác, trục, nắp bơm, phớt trục, ổ đỡ, khớp nối, động cơ và bệ máy.
Dầu đi vào vùng tâm bánh công tác. Khi bánh công tác quay, dầu nhận năng lượng và chuyển ra vùng ngoại vi, sau đó đi vào khoang đẩy. Cấu tạo này tạo ra chênh áp cần thiết để đưa dầu qua bộ gia nhiệt, đường ống và thiết bị tiêu thụ nhiệt.
Bố trí trục ngang thuận lợi cho việc lắp bơm trên bệ cố định, căn chỉnh với động cơ và kiểm tra khớp nối. Tuy nhiên, bệ phải đủ cứng và đường ống phải có giá đỡ riêng để không truyền lực lên thân bơm.
Ý nghĩa của mã RY80-50-250A
Mã RY80-50-250A thường được dùng để nhận biết một cấu hình bơm có kích thước cửa hút khoảng 80 mm, cửa đẩy khoảng 50 mm và bánh công tác danh nghĩa khoảng 250 mm. Chữ “A” thường thể hiện một biến thể bánh công tác trong cùng dòng sản phẩm.
Mã bơm không đủ để xác định chính xác lưu lượng, cột áp, công suất động cơ, tốc độ quay hoặc nhiệt độ cho phép. Các thông số này phải được kiểm tra theo bản vẽ, đường đặc tính và cấu hình cụ thể của nhà sản xuất.
Các bộ phận ảnh hưởng trực tiếp đến vận hành
Bánh công tác quyết định phần lớn khả năng tạo lưu lượng và cột áp. Trục quyết định độ ổn định của chuyển động quay và độ chính xác của vị trí phớt. Phớt trục bảo vệ không cho dầu nóng thoát theo trục ra ngoài.
Ổ đỡ và khớp nối truyền tải cơ học giữa động cơ và bơm. Thân bơm, gioăng, bu lông và mặt bích phải duy trì độ kín trong điều kiện dầu nóng giãn nở và co lại theo chu kỳ.
Vị trí của RY80-50-250A trong hệ thống gia nhiệt
Trên mạch tuần hoàn dầu nóng
Bơm được đặt trên mạch tuần hoàn nối giữa đường hồi dầu và tuyến cấp đến thiết bị gia nhiệt hoặc thiết bị sử dụng nhiệt, tùy cấu hình hệ thống. Vị trí đặt phải bảo đảm cửa hút luôn nhận được dòng dầu ổn định.
Đường hút cần ngắn, ít co nối và có tổn thất thấp. Đường đẩy cần có van cô lập, điểm đo áp suất và khả năng nối với các nhánh cấp dầu. Nếu hệ thống có nhiều thiết bị, cần có đường bypass để duy trì lưu lượng tối thiểu khi một nhánh tạm dừng.
Kết nối với bộ gia nhiệt
Bộ gia nhiệt cung cấp năng lượng cho dầu, còn RY80-50-250A tạo dòng đưa dầu nóng đến thiết bị công nghệ. Bơm và bộ gia nhiệt phải được liên động để bộ gia nhiệt chỉ hoạt động khi có xác nhận tuần hoàn.
Xác nhận tuần hoàn không nên chỉ dựa trên tín hiệu đóng contactor động cơ. Cần kiểm tra áp suất, lưu lượng, chênh áp hoặc trạng thái dòng chảy. Động cơ có thể quay nhưng bơm vẫn thiếu dầu, quay sai chiều hoặc bị khóa dòng.
Kết nối với thiết bị tiêu thụ nhiệt
Dầu nóng từ đường đẩy có thể đi đến áo bồn phản ứng, bồn phối trộn, coil, bộ trao đổi nhiệt, máy sấy, lô sấy hoặc đường tracing. Mỗi nhánh cần được tính theo lưu lượng và trở lực riêng.
Khi nhiều nhánh hoạt động cùng lúc, đường cấp chính phải đủ tiết diện. Các nhánh cần có van cân bằng để tránh nhánh trở lực thấp nhận quá nhiều dầu, trong khi thiết bị ở cuối tuyến bị thiếu nhiệt.
Cơ chế truyền nhiệt trong hệ thống
Truyền nhiệt gián tiếp qua áo bồn
Trong bồn phản ứng hoặc bồn phối trộn, dầu nóng đi qua áo bồn hoặc coil. Nhiệt truyền qua thành kim loại vào nguyên liệu. Dầu không tiếp xúc trực tiếp với sản phẩm, giúp giảm nguy cơ lẫn môi chất gia nhiệt vào dây chuyền.
RY80-50-250A cần duy trì lưu lượng đủ để dầu phân bố đều trong áo bồn. Lưu lượng thấp có thể tạo vùng nóng gần cửa cấp và vùng lạnh ở phía xa, làm nhiệt độ sản phẩm không đồng đều.
Cấp nhiệt cho bộ trao đổi nhiệt
Trong bộ trao đổi nhiệt, dầu nóng đi qua một phía còn nguyên liệu, không khí hoặc sản phẩm đi qua phía còn lại. Dòng dầu cần ổn định để giữ nhiệt độ đầu ra của dòng công nghệ.
Nếu bộ lọc bị tắc hoặc đường ống có cặn, lưu lượng dầu giảm và thời gian gia nhiệt tăng. Khi đó, tăng nhiệt độ dầu có thể làm dầu nhanh xuống cấp mà không khắc phục được nguyên nhân thiếu dòng.
Cấp nhiệt cho máy sấy
Dầu từ RY80-50-250A có thể đi qua bộ trao đổi nhiệt không khí của máy sấy. Quạt đưa không khí qua bề mặt nóng, sau đó khí nóng tiếp xúc với vật liệu cần sấy.
Lưu lượng dầu không ổn định làm nhiệt độ khí sấy thay đổi. Điều này gây chênh lệch độ ẩm giữa các vị trí trong buồng sấy hoặc giữa các mẻ sản xuất. Khi quạt dừng, bộ gia nhiệt cần ngắt hoặc giảm công suất để dầu không bị quá nhiệt.
Điều kiện xác định điểm làm việc của bơm
Lưu lượng theo tải nhiệt
Lưu lượng cần được xác định từ tải nhiệt của thiết bị, nhiệt dung riêng của dầu, chênh lệch nhiệt độ dầu vào – ra và diện tích trao đổi nhiệt. Thiết bị có tải nhiệt lớn thường cần dòng dầu đủ để đưa nhiệt vào nhanh mà không tạo điểm nóng cục bộ.
Lưu lượng quá thấp làm giảm khả năng truyền nhiệt và có thể gây tăng nhiệt trong khoang bơm. Lưu lượng quá cao làm tăng tổn thất đường ống, dòng điện động cơ và tải lên phớt.
Cột áp theo tổng trở lực
Cột áp của RY80-50-250A phải vượt tổng trở lực của đường hút, bộ lọc, bộ gia nhiệt, van, áo bồn, coil, bộ trao đổi nhiệt và đường hồi.
Khi bổ sung thêm một thiết bị gia nhiệt hoặc kéo dài đường ống, cột áp yêu cầu thay đổi. Không nên giả định bơm vẫn đạt cùng lưu lượng nếu hệ thống đã thay đổi cấu hình.
Điểm làm việc ổn định
Bơm nên làm việc gần vùng hiệu suất phù hợp trên đường đặc tính. Vận hành quá xa vùng này có thể làm dòng chảy trong thân bơm không ổn định, tăng tải hướng kính, rung và nhiệt độ.
Trong hệ thống có tải thay đổi, cần dùng van điều khiển, bypass hoặc biến tần phù hợp để giữ bơm trong vùng an toàn. Không nên điều chỉnh bằng cách đóng van hút thường xuyên.
Ảnh hưởng của dầu truyền nhiệt
Độ nhớt khi khởi động
Dầu nguội có độ nhớt cao, làm tăng tổn thất trên đường hút và tải khởi động của động cơ. Trong giai đoạn này, lưu lượng có thể thấp hơn trạng thái vận hành nóng.
Hệ thống phải được thiết kế để bơm có đủ điều kiện hút khi dầu nguội. Có thể cần gia nhiệt theo trình tự, xả khí và kiểm tra mức dầu trước khi cho bộ gia nhiệt hoạt động ở công suất cao.
Nhiệt độ vận hành
Dầu phải nằm trong giới hạn nhiệt độ của loại dầu và toàn bộ thiết bị tiếp xúc. Dầu quá nóng dễ oxy hóa, tạo cặn và thay đổi độ nhớt. Dầu quá nguội làm tăng tải bơm và giảm khả năng truyền nhiệt.
Nhiệt độ dầu cấp và dầu hồi cần được theo dõi cùng với dòng điện động cơ, áp suất và độ rung. Một giá trị nhiệt độ riêng lẻ không đủ để đánh giá tình trạng mạch.
Độ sạch của dầu
Cặn carbon, mạt kim loại và sản phẩm oxy hóa có thể làm tắc bộ lọc, xước phớt và làm giảm tiết diện dòng chảy trong áo bồn. Dầu bẩn làm tăng trở lực, khiến bơm phải tạo cột áp lớn hơn.
Bộ lọc phải có khả năng kiểm tra chênh áp. Khi chênh áp tăng, cần vệ sinh hoặc thay phần tử lọc trước khi ảnh hưởng đến điều kiện hút.
Thiết kế đường hút và đường hồi
Điều kiện hút
Đường hút phải có đường kính phù hợp, ít co nối và không có đoạn tạo túi khí. Mặt bích hút phải đồng tâm và song song với mặt bích đường ống. Không được dùng bu lông để kéo ống vào thân bơm.
Mức dầu trong bình giãn nở hoặc bể chứa phải đủ trong cả trạng thái nóng và nguội. Nếu bơm hút khí, lưu lượng sẽ dao động, bơm rung và khả năng truyền nhiệt giảm.
Đường hồi
Đường hồi phải đưa dầu về vị trí có áp suất ổn định và không tạo áp suất ngược quá lớn. Đường ống cần có độ dốc, điểm xả khí và điểm xả dầu theo cấu hình hệ thống.
Khi nhiều nhánh cùng hồi về một tuyến, cần kiểm tra khả năng giao thoa dòng và chênh áp giữa các nhánh. Một nhánh bị khóa hoặc tắc có thể làm thay đổi điểm làm việc của toàn bộ bơm.
Bù giãn nở nhiệt
Ống dầu nóng giãn nở khi nhiệt độ tăng. Giá đỡ đường ống, đoạn bù và khớp nối phải hấp thụ chuyển vị mà không đẩy lực vào cửa hút, cửa đẩy hoặc thân bơm.
Sau khi lắp ống, cần kiểm tra lại căn chỉnh khớp nối. Sai lệch do tải đường ống là nguyên nhân thường gặp gây rung, mòn phớt và nóng ổ bi.
Điều khiển và bảo vệ RY80-50-250A
Liên động với bộ gia nhiệt
Bơm phải chạy trước khi bộ gia nhiệt cấp công suất. Khi bơm dừng do quá tải, mất pha, nhiệt độ ổ bi cao, mức dầu thấp hoặc áp suất hút không đủ, bộ gia nhiệt phải ngắt.
Nếu bộ gia nhiệt tiếp tục hoạt động khi dầu không lưu thông, dầu có thể quá nhiệt, tạo cặn và làm tăng áp suất tại vùng bị cô lập.
Bảo vệ động cơ
Động cơ cần có bảo vệ ngắn mạch, quá tải, mất pha, lệch pha, sụt áp và quá nhiệt. Rơ le quá tải phải được cài theo dòng định mức trên nhãn động cơ.
Dòng điện tăng có thể do dầu quá nhớt, đường ống tắc, bộ lọc bẩn, bánh công tác cọ sát, ổ bi hỏng hoặc khớp nối lệch. Không nên reset bảo vệ nhiều lần khi chưa xác định nguyên nhân.
Theo dõi nhiệt độ và rung
Cần theo dõi nhiệt độ dầu, nhiệt độ ổ bi, độ rung, áp suất hút, áp suất đẩy và tình trạng phớt. Xu hướng tăng của các thông số thường cho biết bơm đang suy giảm trước khi xảy ra dừng đột ngột.
Rung kèm rò phớt cần được kiểm tra ngay vì có thể liên quan đến lệch trục, ổ bi hỏng hoặc tải đường ống. Tiếng ồn dạng gõ, rít hoặc lạo xạo không nên bị bỏ qua.
Lắp đặt và bảo dưỡng
Bệ máy và căn chỉnh
Bệ máy phải đủ cứng, mặt phẳng ổn định và có bu lông neo đúng vị trí. Bơm và động cơ cần được cân bằng, căn chỉnh trước khi kết nối đường ống.
Khớp nối phải được kiểm tra cả độ lệch song song và độ lệch góc. Tấm che khớp nối phải được lắp đầy đủ trước khi chạy thử.
Phớt và gioăng
Phớt phải phù hợp với dầu nóng, áp suất và tốc độ trục. Gioăng mặt bích phải chịu được nhiệt độ và không bị ảnh hưởng bởi dầu.
Khi thay phớt, cần kiểm tra bề mặt trục, độ đảo và tình trạng ổ bi. Thay phớt mới trên trục đã mòn hoặc cụm bơm bị lệch có thể khiến rò rỉ lặp lại.
Quy trình chạy thử
Trước khi chạy, cần nạp đủ dầu, xả khí, mở đường hút, xác nhận đường hồi và kiểm tra bộ lọc. Bơm không được chạy khô.
Khi khởi động, cần kiểm tra dòng điện, áp suất, rung, tiếng ồn và phớt. Sau khi dầu đạt nhiệt độ làm việc, cần kiểm tra lại mối nối khi hệ thống đã được đưa về trạng thái an toàn.
Những hệ thống phù hợp với RY80-50-250A
RY80-50-250A phù hợp với hệ thống gia nhiệt bồn phản ứng, bồn phối trộn, bồn nấu, máy sấy, bộ trao đổi nhiệt, thiết bị cô đặc, lô sấy, khuôn ép và các tuyến ống cần duy trì nhiệt.
Bơm có giá trị cao trong các dây chuyền cần truyền nhiệt gián tiếp, vận hành nhiều giờ, cấp dầu cho nhiều nhánh hoặc duy trì nhiệt độ ổn định cho nguyên liệu có độ nhớt cao. Mỗi ứng dụng vẫn phải được kiểm tra theo tải nhiệt và trở lực thực tế.
Những yếu tố quyết định hiệu quả của Bơm dầu truyền nhiệt RY80-50-250A
Hiệu quả của Bơm dầu truyền nhiệt RY80-50-250A được thể hiện qua khả năng duy trì lưu lượng dầu nóng, tạo đủ cột áp và đưa nhiệt đến thiết bị sử dụng theo đúng yêu cầu. Một bơm chỉ làm việc hiệu quả khi các thông số của thiết bị phù hợp với mạch tuần hoàn, dầu truyền nhiệt được duy trì đúng điều kiện và toàn bộ hệ thống được lắp đặt, vận hành chính xác.
Hiệu quả thực tế không chỉ phụ thuộc vào công suất hoặc kích thước bơm. Lưu lượng, cột áp, nhiệt độ dầu, độ nhớt, tình trạng đường ống, độ kín, tốc độ quay, chất lượng lắp đặt và chế độ bảo dưỡng đều tác động trực tiếp đến khả năng truyền nhiệt của RY80-50-250A.
Lưu lượng phù hợp với nhu cầu truyền nhiệt
Lưu lượng là yếu tố đầu tiên quyết định lượng dầu đi qua hệ thống trong một khoảng thời gian. Khi lưu lượng phù hợp, dầu nóng có thể mang đủ nhiệt từ nguồn gia nhiệt đến máy sấy, bồn phản ứng, áo gia nhiệt hoặc bộ trao đổi nhiệt.
Nếu lưu lượng quá thấp, thiết bị nhận nhiệt không đủ và nhiệt độ có thể dao động. Dầu cũng có nguy cơ lưu lại lâu tại vùng gia nhiệt, làm tăng khả năng quá nhiệt cục bộ. Nếu lưu lượng quá cao, bơm phải làm việc với mức năng lượng lớn hơn, đồng thời đường ống và van chịu trở lực cao hơn.
RY80-50-250A cần được lựa chọn theo công suất nhiệt, số lượng thiết bị nhận nhiệt, đặc tính dầu và chế độ tải của dây chuyền. Lưu lượng danh nghĩa của bơm không nên được xem là phù hợp nếu chưa đối chiếu với nhu cầu thực tế của mạch dầu.
Cột áp đáp ứng đúng trở lực hệ thống
Dầu truyền nhiệt phải đi qua đường ống, van, bộ lọc, áo gia nhiệt, dàn ống và bộ trao đổi nhiệt. Mỗi bộ phận tạo ra tổn thất áp suất. Cột áp của RY80-50-250A cần đủ để duy trì dòng dầu qua toàn bộ tuyến tuần hoàn.
Cột áp không đủ làm lưu lượng suy giảm tại các thiết bị ở xa hoặc có trở lực lớn. Cột áp quá cao lại có thể làm tăng áp lực trên đường ống, gây tiêu hao điện và tạo tải không cần thiết cho bơm.
Tính toán cột áp cần bao gồm chiều dài đường ống, đường kính ống, số lượng co nối, van, bộ lọc, chênh cao và trở lực của thiết bị trao đổi nhiệt. Đây là cơ sở để bơm làm việc trong vùng hiệu quả thay vì chạy ngoài điểm thiết kế.
Nhiệt độ làm việc của dầu truyền nhiệt
Nhiệt độ dầu ảnh hưởng đến độ nhớt, khả năng chảy và điều kiện làm việc của phớt, gioăng, ổ trục cùng thân bơm. RY80-50-250A cần được vận hành trong giới hạn nhiệt độ phù hợp với cấu hình thiết bị và loại dầu sử dụng.
Dầu quá nguội có độ nhớt cao, làm tăng sức cản tại đường hút và buồng bơm. Dầu quá nóng có thể làm tăng nguy cơ suy giảm chất lượng dầu, quá tải cụm làm kín hoặc phát sinh cặn.
Nhiệt độ dầu cấp và dầu hồi cần được theo dõi để đánh giá khả năng truyền nhiệt. Sự chênh lệch nhiệt phù hợp cho thấy dầu đang nhận và truyền nhiệt theo yêu cầu. Nếu nhiệt độ thay đổi bất thường, cần kiểm tra tải nhiệt, đường ống, thiết bị trao đổi và tình trạng bơm.
Độ nhớt và chất lượng của dầu
Độ nhớt quyết định mức độ dễ chảy của dầu qua đường ống và buồng bơm. Dầu có độ nhớt quá cao làm tăng tải cho động cơ và có thể khiến lưu lượng thực tế thấp hơn dự kiến.
Dầu bị oxy hóa, lẫn nước hoặc chứa nhiều cặn cũng làm giảm hiệu quả truyền nhiệt. Cặn có thể bám trên cánh bơm, bộ lọc, van và bề mặt trao đổi nhiệt, làm tăng trở lực của mạch.
Loại dầu cần phù hợp với nhiệt độ vận hành và vật liệu của phớt, gioăng, thân bơm. Kiểm soát tình trạng dầu giúp RY80-50-250A duy trì lưu lượng ổn định và giảm tác động bất lợi đến các bộ phận làm việc.
Điều kiện hút tại cửa vào của bơm
Hiệu quả của RY80-50-250A phụ thuộc lớn vào khả năng nhận đủ dầu tại cửa hút. Đường hút bị tắc, bộ lọc bẩn, van mở chưa đủ hoặc bồn chứa thiếu dầu đều có thể làm điều kiện hút suy giảm.
Khi dầu vào bơm không đủ, lưu lượng dao động và bơm có thể phát tiếng ồn, rung hoặc xâm thực. Tình trạng này không chỉ làm giảm hiệu quả truyền nhiệt mà còn gây hư hỏng cánh bơm, trục và phớt.
Đường hút cần có kích thước phù hợp, hạn chế đoạn uốn gấp và tránh tạo điểm tích khí. Các mối nối phía hút phải kín để không khí không lọt vào mạch dầu.
Hạn chế không khí trong mạch tuần hoàn
Không khí lẫn trong dầu tạo ra các khoảng rỗng và làm dòng chảy không liên tục. Bơm có thể rung, phát tiếng ồn hoặc tạo lưu lượng không đều khi trong buồng bơm có nhiều khí.
Các vị trí cần kiểm tra gồm mặt bích, ren nối, van, nắp lọc, phớt và đường hút. Một mối nối phía hút bị hở có thể hút không khí vào mà không nhất thiết làm dầu chảy ra ngoài.
Mạch dầu cần có phương án xả khí phù hợp. Trước khi khởi động, phải bảo đảm bơm đã có dầu và đường hút không bị tích khí. Điều kiện này giúp RY80-50-250A tạo dòng ổn định ngay từ giai đoạn bắt đầu vận hành.
Tốc độ quay và công suất động cơ
Tốc độ quay của động cơ ảnh hưởng đến khả năng tạo cột áp và lưu lượng của bơm. Động cơ hoạt động đúng tốc độ giúp cánh bơm truyền năng lượng đều cho dầu.
Nếu động cơ bị sụt áp, quá tải, nóng bất thường hoặc làm việc sai chế độ, tốc độ quay có thể giảm. Khi đó, áp suất đẩy và lưu lượng dầu cũng giảm theo. Dây chuyền có thể không nhận đủ nhiệt dù nguồn gia nhiệt vẫn đang hoạt động.
Công suất động cơ phải phù hợp với độ nhớt dầu, lưu lượng, cột áp và trở lực của hệ thống. Động cơ đủ công suất giúp bơm làm việc ổn định mà không liên tục ở trạng thái quá tải.
Hiệu suất của cánh bơm và buồng bơm
Cánh bơm truyền năng lượng trực tiếp cho dầu. Tình trạng cánh, khe hở, độ sạch và mức độ mài mòn ảnh hưởng đến hiệu suất tạo dòng của RY80-50-250A.
Cánh bơm bị mòn, cong hoặc bám cặn có thể làm giảm cột áp và lưu lượng. Buồng bơm bị bám cặn cũng làm thay đổi đường đi của dầu, tăng tổn thất và tạo dòng chảy không đều.
Kiểm tra cánh bơm trong các đợt bảo dưỡng giúp phát hiện sớm tình trạng suy giảm. Khi dầu được lọc và duy trì sạch, các bề mặt bên trong bơm có điều kiện làm việc ổn định hơn.
Độ kín của phớt và các mối nối
Rò rỉ làm thất thoát dầu và có thể khiến không khí lọt vào hệ thống. Cả hai tình trạng đều làm lưu lượng và áp suất tuần hoàn suy giảm.
Phớt trục cần chịu được nhiệt độ và tính chất của dầu truyền nhiệt. Gioăng mặt bích cần duy trì độ đàn hồi qua các chu kỳ nóng và nguội. Các mối nối phải được siết đúng lực và kiểm tra sau khi bơm đạt nhiệt độ làm việc.
Độ kín tốt giúp RY80-50-250A duy trì lượng dầu trong mạch, giảm nguy cơ dầu nóng tiếp xúc với khu vực bên ngoài và bảo vệ hiệu quả của hệ thống gia nhiệt.
Căn chỉnh khớp nối và độ ổn định của trục
Khớp nối lệch làm trục chịu tải ngang và tạo rung động. Rung động ảnh hưởng đến phớt, ổ trục, cánh bơm và các mối nối đường ống.
Trục quay không đồng tâm có thể làm phớt mòn không đều, gây rò rỉ và làm lưu lượng dao động. Vì vậy, khớp nối giữa động cơ và bơm cần được căn chỉnh sau khi lắp đặt và kiểm tra lại sau các lần tháo lắp lớn.
Đường ống cũng cần được đỡ độc lập, không truyền trọng lượng hoặc lực giãn nở vào thân bơm. Đây là điều kiện giúp trục và thân bơm duy trì vị trí ổn định trong quá trình vận hành.
Tình trạng ổ trục và hệ thống bôi trơn
Ổ trục giữ trục bơm quay đúng vị trí. Khi ổ trục mòn, thiếu bôi trơn hoặc quá nhiệt, trục có thể dao động và làm giảm hiệu quả của phớt cùng cánh bơm.
Nhiệt độ ổ trục, tiếng ồn và độ rung là những dấu hiệu cần theo dõi. Sự gia tăng bất thường có thể cho thấy ổ trục, khớp nối hoặc tải đường ống đang có vấn đề.
Bôi trơn cần đúng loại và đúng lượng. Bôi trơn thiếu làm tăng ma sát, còn bôi trơn quá mức có thể làm nhiệt độ tăng. Ổ trục ổn định giúp RY80-50-250A duy trì chuyển động quay đều và giữ dòng dầu ổn định.
Thiết kế và tình trạng đường ống
Đường ống quyết định phần lớn trở lực mà bơm phải vượt qua. Đường kính quá nhỏ, chiều dài quá lớn, nhiều co nối hoặc van bố trí không hợp lý đều làm giảm hiệu quả của RY80-50-250A.
Đường hút nên ngắn, thông thoáng và hạn chế đoạn tạo xoáy hoặc tích khí. Đường đẩy cần đáp ứng lưu lượng và cột áp của toàn mạch. Các nhánh cấp nhiệt phải được cân bằng để dầu không chỉ chảy qua nhánh có trở lực thấp.
Đường ống bị cặn, móp hoặc tắc một phần cũng làm dòng dầu suy giảm. Khi lưu lượng giảm bất thường, cần kiểm tra cả mạch ống thay vì chỉ điều chỉnh bơm.
Trở lực của thiết bị sử dụng nhiệt
Áo gia nhiệt, dàn ống, bộ trao đổi nhiệt và bộ lọc tạo ra trở lực khác nhau. Trở lực thay đổi khi thiết bị bị bám cặn, van điều tiết thay đổi vị trí hoặc tải nhiệt tăng.
RY80-50-250A đạt hiệu quả khi cột áp đáp ứng đúng tổng trở lực tại điều kiện vận hành. Nếu bộ trao đổi nhiệt bị bẩn, bơm phải làm việc với áp suất cao hơn để duy trì lưu lượng. Nếu không xử lý, động cơ có thể tăng tải và mức tiêu thụ năng lượng tăng.
Vệ sinh thiết bị trao đổi nhiệt và bộ lọc giúp giảm trở lực, cải thiện lưu lượng và giúp bơm làm việc gần điểm thiết kế hơn.
Cách nhiệt của đường ống và thiết bị
Cách nhiệt không làm tăng trực tiếp công suất bơm nhưng ảnh hưởng đến hiệu quả truyền nhiệt của toàn hệ thống. Đường ống và thiết bị thiếu cách nhiệt làm dầu mất nhiệt trước khi đến vị trí sử dụng.
Khi nhiệt thất thoát lớn, bộ gia nhiệt phải tăng công suất để bù lại. Dầu có thể cần tuần hoàn lâu hơn để thiết bị đạt nhiệt độ yêu cầu, làm tăng thời gian và chi phí vận hành.
Cách nhiệt tốt giúp RY80-50-250A vận chuyển phần nhiệt đã tạo đến đúng thiết bị. Nhiệt độ dầu cấp ổn định hơn, còn hệ thống có thể vận hành với mức công suất phù hợp hơn.
Khả năng điều chỉnh theo tải nhiệt
Nhu cầu nhiệt thay đổi theo sản lượng, độ ẩm nguyên liệu, tốc độ máy và giai đoạn sản xuất. RY80-50-250A cần được điều khiển phù hợp với trạng thái tải thay vì luôn hoạt động ở một chế độ cố định.
Van điều tiết, biến tần hoặc phương án điều khiển khác có thể được sử dụng để thay đổi lưu lượng theo nhu cầu. Khi tải giảm, điều chỉnh phù hợp giúp tránh tuần hoàn quá mức. Khi tải tăng, hệ thống phải bảo đảm đủ dầu nóng đến các thiết bị.
Cảm biến nhiệt độ, áp suất và lưu lượng cung cấp dữ liệu để người vận hành lựa chọn chế độ bơm phù hợp. Điều khiển theo tải giúp cân bằng giữa hiệu quả truyền nhiệt và mức tiêu thụ năng lượng.
Giám sát nhiệt độ, áp suất và lưu lượng
Ba nhóm thông số quan trọng để đánh giá hiệu quả của RY80-50-250A là nhiệt độ, áp suất và lưu lượng. Nhiệt độ dầu cấp và hồi cho biết dầu đang truyền bao nhiêu nhiệt. Áp suất hút và đẩy cho biết bơm có tạo đủ chênh áp. Lưu lượng cho biết lượng dầu thực tế đi qua hệ thống.
Nếu áp suất đẩy giảm, có thể cần kiểm tra tốc độ động cơ, cánh bơm, van hoặc đường ống. Nếu áp suất hút thấp, cần kiểm tra mức dầu, bộ lọc và khả năng lọt khí. Nếu nhiệt độ hồi thay đổi khác thường, có thể liên quan đến tải nhiệt hoặc bề mặt trao đổi bị bám cặn.
Theo dõi đồng thời các thông số giúp phát hiện nguyên nhân chính xác và tránh điều chỉnh một bộ phận trong khi lỗi nằm ở vị trí khác.
Chế độ khởi động và dừng bơm
Khởi động đúng trình tự giúp RY80-50-250A nhanh chóng đạt dòng ổn định mà không gây tải đột ngột cho phớt, ổ trục và động cơ. Trước khi khởi động cần kiểm tra mức dầu, van, bộ lọc, đường hút và tình trạng mạch tuần hoàn.
Bơm không nên chạy khi chưa có dầu hoặc khi đường hút đang bị chặn. Khi hệ thống đạt nhiệt độ cao, việc dừng đột ngột cũng cần được cân nhắc theo quy trình để tránh dầu bị giữ lâu trong vùng gia nhiệt.
Trình tự khởi động và dừng phù hợp giúp giảm rung, hạn chế sốc nhiệt và bảo vệ độ kín của cụm phớt. Đây là yếu tố vận hành có ảnh hưởng trực tiếp đến hiệu quả lâu dài của bơm.
Chất lượng lắp đặt ban đầu
Lắp đặt quyết định việc bơm có làm việc đúng với thông số thiết kế hay không. RY80-50-250A cần được đặt trên nền chắc chắn, căn chỉnh với động cơ và kết nối với đường ống không tạo tải phụ.
Mặt bích cần phẳng, gioăng đặt đúng vị trí và các mối nối phải kín. Đường hút cần hạn chế đoạn cong gấp, còn đường ống phải có giá đỡ riêng. Khớp nối cần được căn tâm để tránh rung và tải ngang lên trục.
Sau khi lắp đặt, nên kiểm tra độ kín, chiều quay, áp suất, rung và nhiệt độ trước khi đưa bơm vào vận hành đầy tải. Những sai lệch phát hiện sớm sẽ dễ xử lý hơn so với sự cố phát sinh trong dây chuyền đang sản xuất.
Bảo dưỡng theo tình trạng thực tế
Bảo dưỡng hiệu quả cần tập trung vào các bộ phận có thể làm thay đổi lưu lượng hoặc cột áp. Phớt, ổ trục, khớp nối, cánh bơm, động cơ, van, bộ lọc và đường ống cần được kiểm tra theo thời gian vận hành và dấu hiệu thực tế.
Phớt rò rỉ, ổ trục nóng, rung tăng, tiếng ồn bất thường hoặc lưu lượng giảm đều là những dấu hiệu cần xử lý. Không nên chỉ thay phớt nếu nguyên nhân thực tế là trục lệch hoặc ổ trục mòn.
Bảo dưỡng theo tình trạng giúp giảm thời gian dừng máy và tránh thay thế không cần thiết. Đồng thời, bơm được duy trì gần điều kiện vận hành hiệu quả trong thời gian dài hơn.
Sự phối hợp giữa bơm và toàn bộ hệ thống
Hiệu quả của RY80-50-250A không thể tách rời nguồn gia nhiệt, đường ống, thiết bị trao đổi nhiệt, van, cảm biến và hệ thống điều khiển. Bơm có thể tạo dòng tốt nhưng vẫn không đạt hiệu quả nếu bộ trao đổi nhiệt bị bẩn, đường ống quá nhỏ hoặc hệ thống thiếu cách nhiệt.
Nguồn gia nhiệt phải cung cấp đủ nhiệt. Đường ống phải cho phép dầu lưu chuyển với trở lực phù hợp. Thiết bị sử dụng nhiệt phải có diện tích trao đổi đáp ứng tải. Van và cảm biến phải được bố trí để điều chỉnh, giám sát dòng dầu.
Sự phối hợp đúng giúp lượng nhiệt được tạo ra, vận chuyển và sử dụng theo một chu trình liên tục. Đây là cơ sở để đánh giá hiệu quả thực tế thay vì chỉ nhìn vào thông số riêng của bơm.
Những yếu tố quyết định hiệu quả của RY80-50-250A
Hiệu quả của Bơm dầu truyền nhiệt RY80-50-250A được quyết định bởi sự phù hợp giữa lưu lượng, cột áp, nhiệt độ dầu, độ nhớt, điều kiện hút và trở lực của mạch tuần hoàn. Động cơ, cánh bơm, phớt, ổ trục, khớp nối và đường ống cần duy trì trạng thái ổn định để bơm tạo dòng liên tục.
Bên cạnh đó, chất lượng dầu, mức độ sạch của bộ lọc, khả năng cách nhiệt, chế độ điều khiển và quy trình bảo dưỡng cũng ảnh hưởng trực tiếp đến kết quả. Khi các yếu tố này được kiểm soát đồng thời, RY80-50-250A có thể duy trì lưu lượng phù hợp, hỗ trợ truyền nhiệt đều và giảm gián đoạn trong sản xuất.
Hiệu quả cao nhất đạt được khi bơm không bị buộc phải bù cho những sai lệch của hệ thống. Lắp đặt đúng, vận hành đúng và bảo dưỡng đúng giúp thiết bị làm việc gần điều kiện thiết kế, bảo vệ dầu truyền nhiệt và duy trì ổn định cho toàn bộ dây chuyền gia nhiệt.

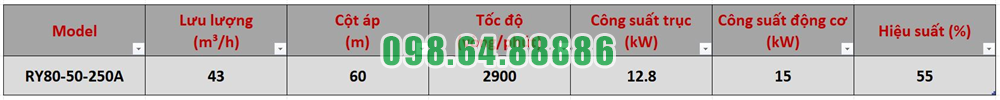

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

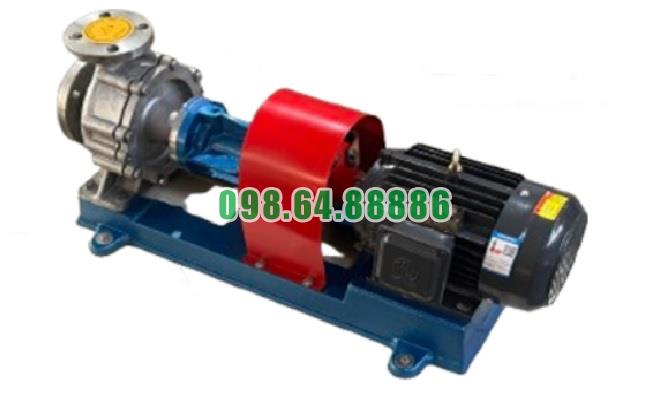

Hình ảnh thực tế bơm dầu truyền nhiệt RY
