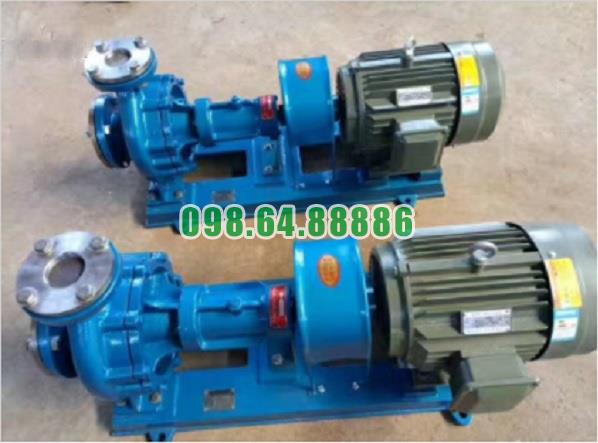

Máy bơm dầu truyền nhiệt RY100-65-200 công suất 22 kW, lưu lượng 100 m3/h, cột áp 50 m

Cấu tạo cụm truyền động của Bơm dầu truyền nhiệt RY100-65-200

Cụm truyền động của Bơm dầu truyền nhiệt RY100-65-200 có nhiệm vụ truyền mô-men từ động cơ đến trục bơm, giúp bánh công tác quay và tạo dòng dầu trong hệ thống.

Động cơ truyền động

Động cơ là nguồn tạo chuyển động cho bơm. Với điểm làm việc đang xét, bơm sử dụng động cơ 22 kW, tốc độ khoảng 2.900 vòng/phút.

Khớp nối mềm

Động cơ và bơm được liên kết bằng khớp nối mềm kiểu ba chấu. Bộ phận này truyền mô-men từ trục động cơ sang trục bơm, đồng thời hỗ trợ giảm ảnh hưởng của các sai lệch nhỏ trong quá trình lắp đặt.

Trục bơm

Trục bơm nhận chuyển động từ khớp nối và truyền trực tiếp đến bánh công tác. Đây là chi tiết trung tâm của cụm truyền động, vì độ đồng tâm của trục ảnh hưởng trực tiếp đến độ rung và độ ổn định khi bơm làm việc.

Cụm ổ bi

Trục bơm được đỡ bởi hai bộ ổ bi nằm trong thân ổ trục. Ổ bi giúp định vị trục, giảm ma sát và giữ cho trục quay ổn định ở tốc độ cao.

Thân ổ trục và giá đỡ

Thân ổ trục giữ các vòng bi và các chi tiết liên quan đến bôi trơn. Giá đỡ giúp cố định cụm truyền động và duy trì vị trí làm việc ổn định của trục bơm.

Bệ lắp bơm và động cơ

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy. Cách bố trí này giúp thuận tiện cho việc căn chỉnh và duy trì sự ổn định của toàn bộ cụm truyền động.

Cụm truyền động của Bơm dầu truyền nhiệt RY100-65-200 gồm các bộ phận chính: động cơ, khớp nối mềm, trục bơm, ổ bi, thân ổ trục và giá đỡ.

Các chi tiết này phối hợp để truyền chuyển động từ động cơ đến bánh công tác. Muốn bơm vận hành ổn định, cần đặc biệt chú ý đến độ đồng tâm giữa trục bơm và trục động cơ, tình trạng khớp nối và khả năng bôi trơn của cụm ổ bi.

Thiết kế Bơm dầu truyền nhiệt RY100-65-200 phù hợp với không gian lắp đặt nào?

Bơm dầu truyền nhiệt RY100-65-200 phù hợp với các khu vực lắp đặt công nghiệp có nền móng chắc chắn, không gian đủ để căn chỉnh bơm – động cơ và thuận tiện cho bảo dưỡng. Thiết kế bơm và động cơ đặt đồng tâm trên cùng bệ máy giúp bố trí gọn theo dạng cụm thiết bị hoàn chỉnh.

Phù hợp với phòng bơm và khu vực kỹ thuật

RY100-65-200 thích hợp lắp trong phòng bơm, khu vực lò dầu tải nhiệt hoặc cụm thiết bị gia nhiệt trung tâm. Đây là những vị trí có thể bố trí đường hút, đường xả và hệ thống giá đỡ đường ống riêng biệt.

Cần không gian đủ để tháo lắp và bảo dưỡng

Khu vực lắp đặt phải chừa đủ khoảng trống để kiểm tra khớp nối, ổ bi, bộ làm kín, trục bơm và tháo động cơ khi cần bảo dưỡng.

Không nên bố trí bơm ở vị trí quá chật khiến việc căn chỉnh hoặc tháo cụm rôto gặp khó khăn.

Phù hợp với nền lắp đặt cố định

Bơm nên đặt trên móng chắc chắn, bằng phẳng và được cân chỉnh trước khi siết bu lông móng. Điều này giúp hạn chế rung động và giữ đúng độ đồng tâm giữa bơm và động cơ.

Đường ống phải có giá đỡ độc lập

Không gian lắp đặt cần cho phép bố trí giá đỡ hoặc hệ treo riêng cho đường hút và đường xả. Không để trọng lượng đường ống tác động trực tiếp lên thân bơm.

Nên bố trí gần hệ thống dầu truyền nhiệt

RY100-65-200 phù hợp đặt gần lò dầu, bồn gia nhiệt hoặc cụm trao đổi nhiệt để giảm chiều dài đường ống và hạn chế tổn thất trong hệ thống.

Bơm dầu truyền nhiệt RY100-65-200 phù hợp với phòng bơm, khu vực lò dầu tải nhiệt và các cụm gia nhiệt công nghiệp có nền móng chắc chắn, không gian thông thoáng và đủ diện tích bảo dưỡng. Khi bố trí, cần ưu tiên khả năng căn chỉnh bơm – động cơ, đỡ đường ống độc lập và chừa khoảng trống để tháo lắp thiết bị.

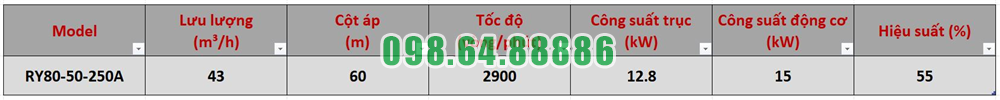

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

Hình ảnh thực tế bơm dầu truyền nhiệt RY
